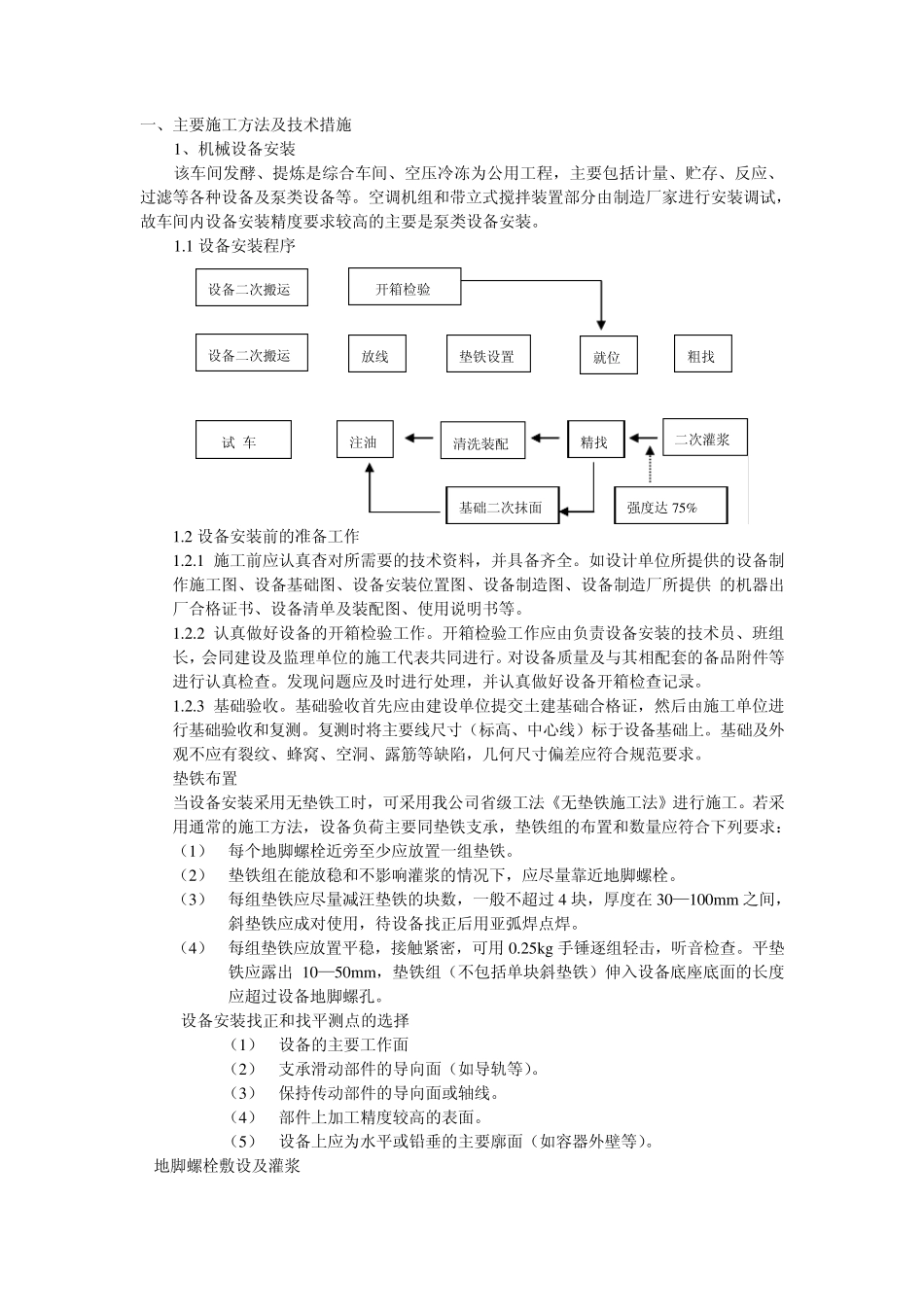

机械设备安装、验收方面的知识_第1页
1/7

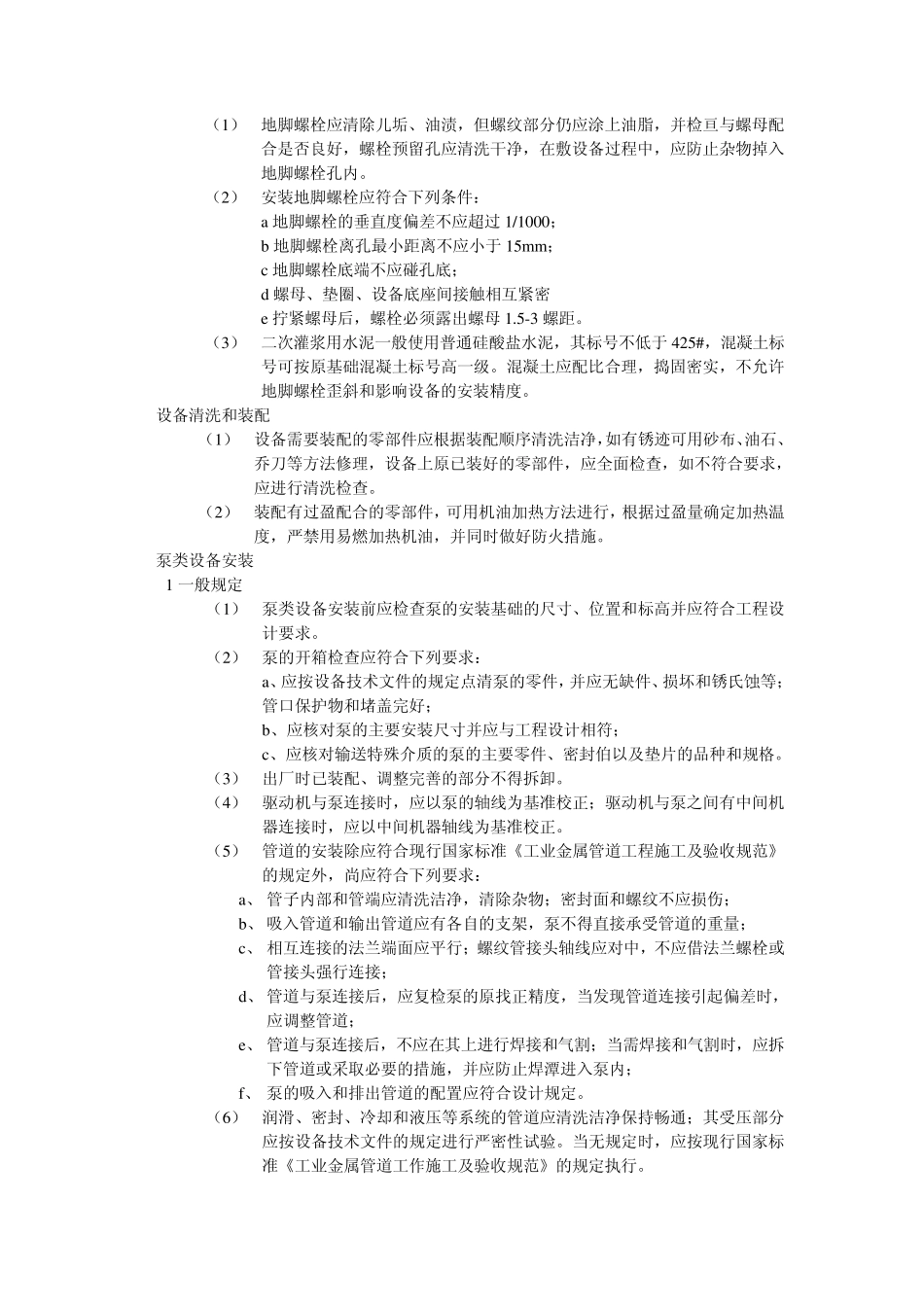

机械设备安装、验收方面的知识_第2页
2/7

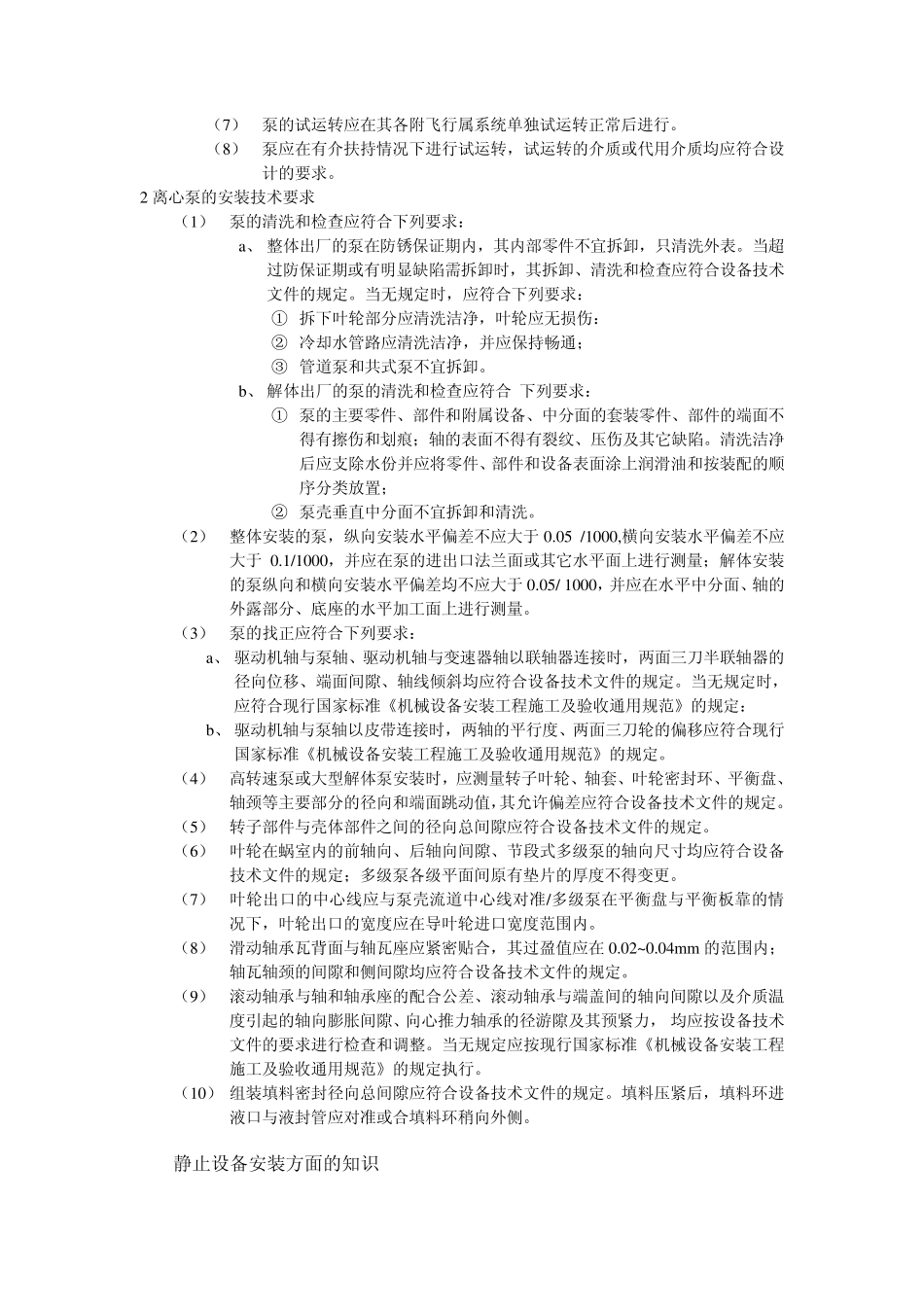

机械设备安装、验收方面的知识_第3页
3/7
一、主要施工方法及技术措施 1、机械设备安装 该车间发酵、提炼是综合车间、空压冷冻为公用工程,主要包括计量、贮存、反应、过滤等各种设备及泵类设备等。空调机组和带立式搅拌装置部分由制造厂家进行安装调试,故车间内设备安装精度要求较高的主要是泵类设备安装。 1.1 设备安装程序 1.2 设备安装前的准备工作 1.2.1 施工前应认真杳对所需要的技术资料,并具备齐全。如设计单位所提供的设备制作施工图、设备基础图、设备安装位置图、设备制造图、设备制造厂所提供 的机器出厂合格证书、设备清单及装配图、使用说明书等。 1.2.2 认真做好设备的开箱检验工作。开箱检验工作应由负责设备安装的技术员、班组长,会同建设及监理单位的施工代表共同进行。对设备质量及与其相配套的备品附件等进行认真检查。发现问题应及时进行处理,并认真做好设备开箱检查记录。 1.2.3 基础验收。基础验收首先应由建设单位提交土建基础合格证,然后由施工单位进行基础验收和复测。复测时将主要线尺寸(标高、中心线)标于设备基础上。基础及外观不应有裂纹、蜂窝、空洞、露筋等缺陷,几何尺寸偏差应符合规范要求。 垫铁布置 当设备安装采用无垫铁工时,可采用我公司省级工法《无垫铁施工法》进行施工。若采用通常的施工方法,设备负荷主要同垫铁支承,垫铁组的布置和数量应符合下列要求: (1) 每个地脚螺栓近旁至少应放置一组垫铁。 (2) 垫铁组在能放稳和不影响灌浆的情况下,应尽量靠近地脚螺栓。 (3) 每组垫铁应尽量减汪垫铁的块数,一般不超过 4 块,厚度在30—100m m 之间,斜垫铁应成对使用,待设备找正后用亚弧焊点焊。 (4) 每组垫铁应放置平稳,接触紧密,可用 0.25kg 手锤逐组轻击,听音检查。平垫铁应露出 10—50m m ,垫铁组(不包括单块斜垫铁)伸入设备底座底面的长度应超过设备地脚螺孔。 设备安装找正和找平测点的选择 (1) 设备的主要工作面 (2) 支承滑动部件的导向面(如导轨等)。 (3) 保持传动部件的导向面或轴线。 (4) 部件上加工精度较高的表面。 (5) 设备上应为水平或铅垂的主要廓面(如容器外壁等)。 地脚螺栓敷设及灌浆 设备二次搬运 开箱检验 设备二次搬运 放线 垫铁设置 就位 粗找 二次灌浆 精找 清洗装配 注油 试 车 基础二次抹面 强度达 75% (1) 地脚螺栓应清除儿垢、油渍,但螺纹部分仍应涂上油脂,并检亘与螺母配合是否良好,螺栓预留孔应清洗干净,...
