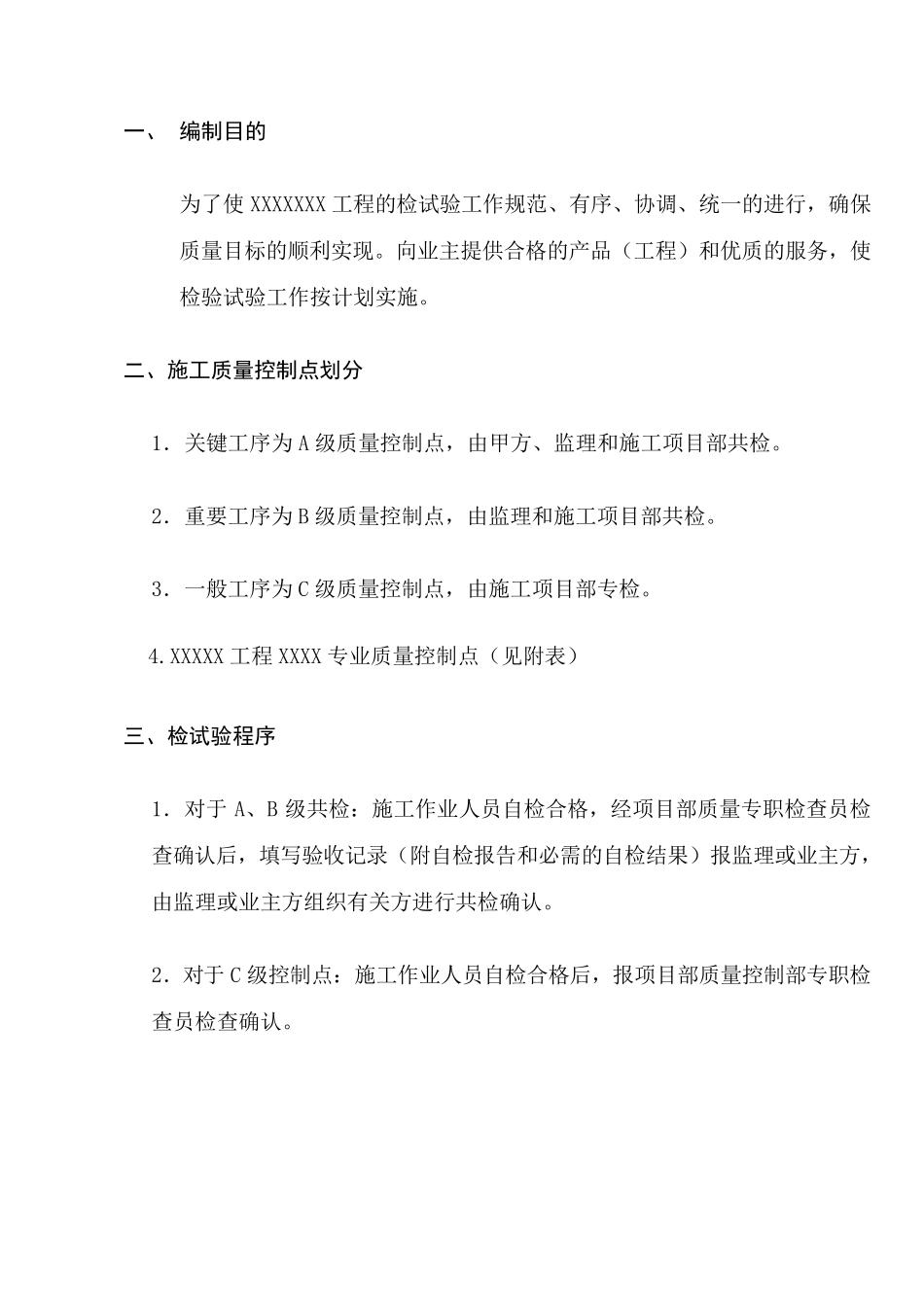

一、 编制目的 为了使XXXXXXX 工程的检试验工作规范、有序、协调、统一的进行，确保质量目标的顺利实现。向业主提供合格的产品（工程）和优质的服务，使检验试验工作按计划实施。 二、施工质量控制点划分 1．关键工序为A 级质量控制点，由甲方、监理和施工项目部共检。 2．重要工序为B 级质量控制点，由监理和施工项目部共检。 3．一般工序为C 级质量控制点，由施工项目部专检。 4.XXXXX 工程XXXX 专业质量控制点（见附表） 三、检试验程序 1．对于 A、B 级共检：施工作业人员自检合格，经项目部质量专职检查员检查确认后，填写验收记录（附自检报告和必需的自检结果）报监理或业主方，由监理或业主方组织有关方进行共检确认。 2．对于 C 级控制点：施工作业人员自检合格后，报项目部质量控制部专职检查员检查确认。 - 1 - 检验试验流程图 不合格 不合格 监理/业主 属共检 2 4 小时内到现场 四、机械设备安装专业检验试验计划表 评审 检验试验计划大纲 工序完成或过程控制 自检 合格转序 项目部专检 评审 同意检查 合 格 合格转序 共检 确认记录 记录存档 转序 合格 结果通知 不合格 评审 返 修 或 返 工 - 2 - 1 钢结构安装检验、试验计划 工 序 流 程 及 工 序 名 称 规范或作业指导书 控制内容 检 验 和 试 验 控制点等 级 质量记录 方法 设 备 检 验 作业指导书 责任人 时 间 钢结构施工技术方案 材质、规格、合格证、垂直度、直线度 观察测量 卷尺 钢结构施工方案 质检员材检员 制作前 B 级 钢结构检验批验收记录 平行距离、宽度、长度、孔距、角度 观察测量 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 安装前 C 级 预制构件检查记录 外形尺寸、孔距 观察测量 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 切割前 C 级 预制构件检查记录 外形尺寸、孔距 观察测量 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 施工过程 C 级 预制构件检查记录 孔距 测量 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 施工过程 C 级 预制构件检查记录 焊缝高度、咬边、凹陷飞溅 观察测量 焊缝尺 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 施工过程 B 级 钢结构检验批记录 长度、孔距端面 测量 卷尺 钢结构施工方案 GB50205-2001 质检员 技术员 组装前 C 级...
