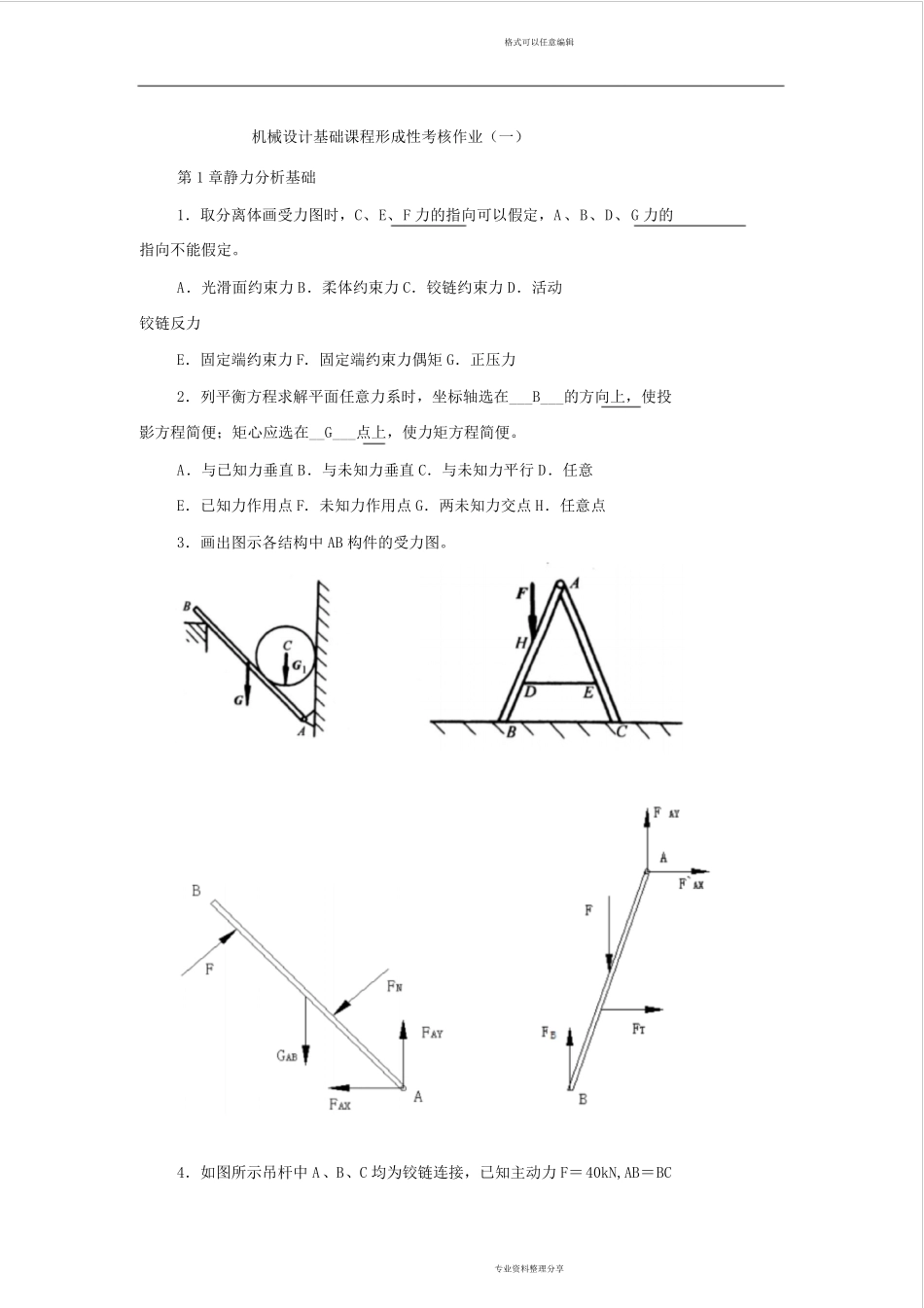

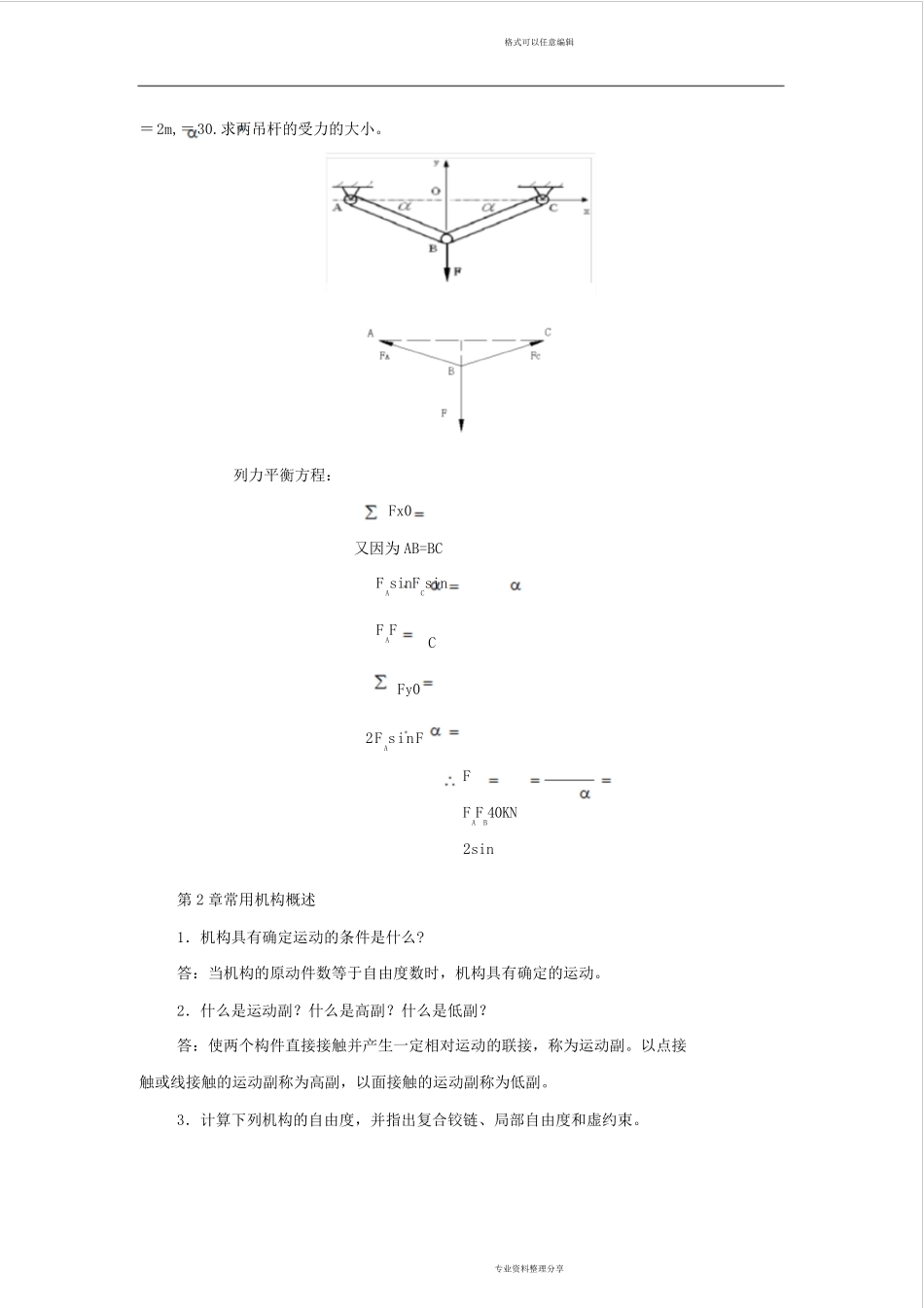

WORD 格式可以任意编辑 专业资料整理分享 机械设计基础课程形成性考核作业（一） 第1 章静力分析基础 1．取分离体画受力图时，C、E、F 力的指向可以假定，A、B、D、G 力的 指向不能假定。 A．光滑面约束力B．柔体约束力C．铰链约束力D．活动 铰链反力 E．固定端约束力F．固定端约束力偶矩 G．正压力 2．列平衡方程求解平面任意力系时，坐标轴选在___B___的方向上，使投 影方程简便；矩心应选在__G___点上，使力矩方程简便。 A．与已知力垂直 B．与未知力垂直 C．与未知力平行 D．任意 E．已知力作用点 F．未知力作用点 G．两未知力交点 H．任意点 3．画出图示各结构中 AB 构件的受力图。 4．如图所示吊杆中 A、B、C 均为铰链连接，已知主动力F＝40kN,AB＝BCWORD 格式可以任意编辑 专业资料整理分享 ＝2m,＝30.求两吊杆的受力的大小。 列力平衡方程： Fx0 又因为AB=BC FAsinFCsin FAF C Fy0 2FAsinF F FAFB40KN 2sin 第2 章常用机构概述 1．机构具有确定运动的条件是什么? 答：当机构的原动件数等于自由度数时，机构具有确定的运动。 2．什么是运动副？什么是高副？什么是低副？ 答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。以点接 触或线接触的运动副称为高副，以面接触的运动副称为低副。 3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。WORD 格式可以任意编辑 专业资料整理分享 机构的自由度计算 （1）n＝7，PL＝10，PH＝0（2）n＝5，PL＝7，PH＝0 F3n2PLPF3n2PLPH H 372103527 11 C 处为复合铰链 （3）n＝7，PL＝10，PH＝0（4）n＝7，PL＝9，PH＝1 F3n2PLPF3n2PLPH H 3721037291 12 E、E’有一处为虚约束F 为局部自由度 C 处为复合铰链 第 3 章平面连杆机构 1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C__为机架，将 得到双曲柄机构。 A．最长杆 B．与最短杆相邻的构件 C．最短杆 D．与最短杆相对的构件WORD 格式可以任意编辑 专业资料整理分享 2．根据尺寸和机架判断铰链四杆机构的类型。 答：a）双曲柄机构b）曲柄摇杆机构c）双摇杆机构d）双摇杆机构 3．在图示铰链四杆机构中，已知，lBC=150mm，lCD=120mm，lAD=100mm， AD 为机架；若想得到双曲柄机构，求lAB的最小值。 解：要得到双曲柄机构，因此AD 杆必须为最短杆； 若AB 为最长杆，则AB≥BC＝150mm 若BC 为最长杆，由杆长条件得： l ADlll...
