机械设计基础期末考试试题+答案解析8

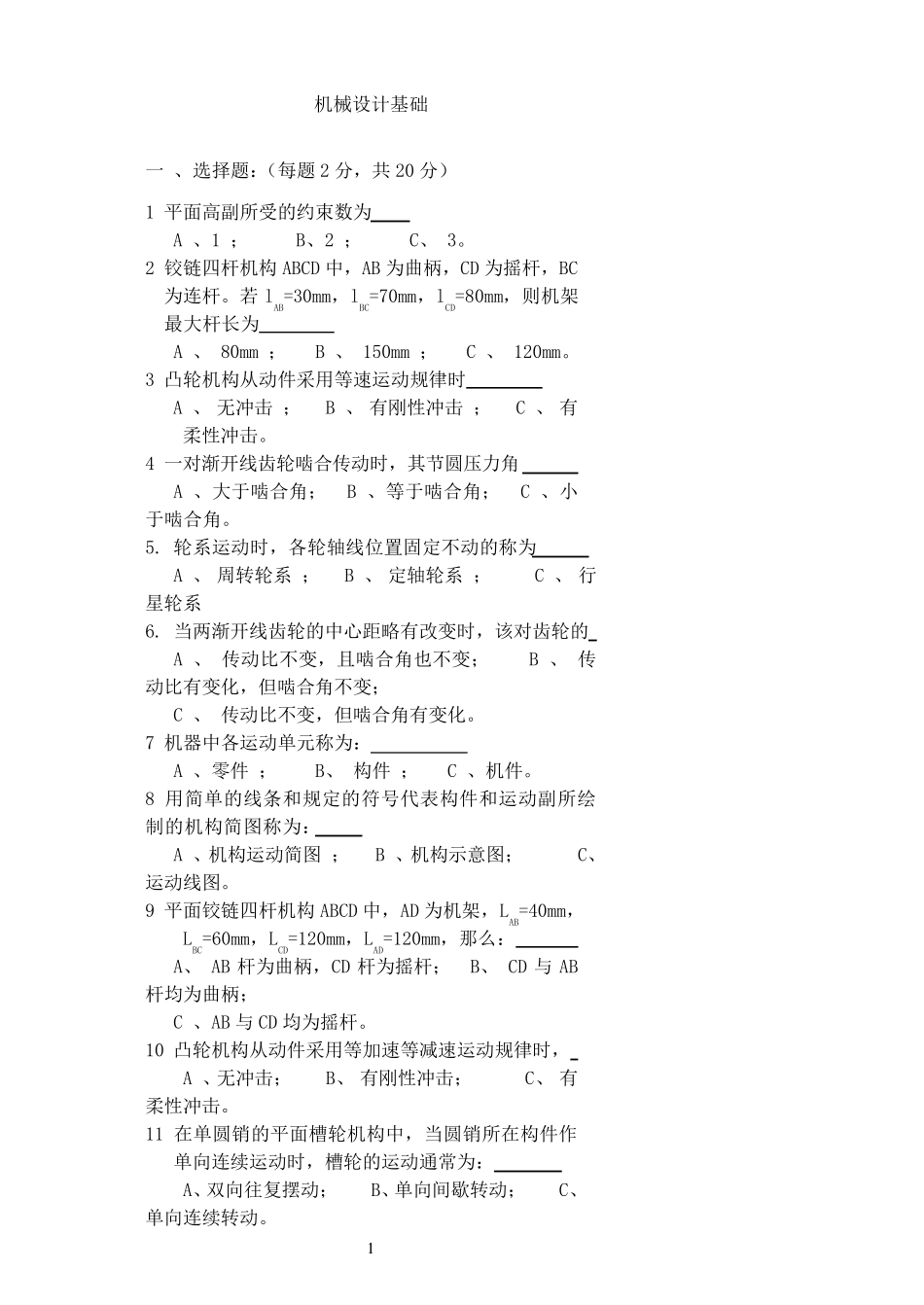

1 机械设计基础 一 、选择题：（每题 2 分，共 20 分） 1 平面高副所受的约束数为 A 、1 ； B、2 ； C、 3。 2 铰链四杆机构 ABCD 中，AB 为曲柄，CD 为摇杆，BC为连杆。若 lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为 A 、 80mm ； B 、 150mm ； C 、 120mm。 3 凸轮机构从动件采用等速运动规律时 A 、 无冲击 ； B 、 有刚性冲击 ； C 、 有柔性冲击。 4 一对渐开线齿轮啮合传动时，其节圆压力角 A 、大于啮合角； B 、等于啮合角； C 、小于啮合角。 5. 轮系运动时，各轮轴线位置固定不动的称为 A 、 周转轮系 ； B 、 定轴轮系 ； C 、 行星轮系 6. 当两渐开线齿轮的中心距略有改变时，该对齿轮的 A 、 传动比不变，且啮合角也不变； B 、 传动比有变化，但啮合角不变； C 、 传动比不变，但啮合角有变化。 7 机器中各运动单元称为： A 、零件 ； B、 构件 ； C 、机件。 8 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为： A 、机构运动简图 ； B 、机构示意图； C、 运动线图。 9 平面铰链四杆机构 ABCD 中，AD 为机架，LAB=40mm，LBC=60mm，LCD=120mm，LAD=120mm，那么： A、 AB 杆为曲柄，CD 杆为摇杆； B、 CD 与 AB杆均为曲柄； C 、AB 与 CD 均为摇杆。 10 凸轮机构从动件采用等加速等减速运动规律时， A 、无冲击； B、 有刚性冲击； C、 有柔性冲击。 11 在单圆销的平面槽轮机构中，当圆销所在构件作单向连续运动时，槽轮的运动通常为： A、双向往复摆动； B、单向间歇转动； C、单向连续转动。 2 12、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为 。 A. 轮齿折断 B. 齿面磨料磨损 C. 齿面疲劳点蚀 13、拧紧螺母时的功率主要与螺纹的_______有关。 A. 升角 B.线数 C.螺距和牙型角 D.升角和牙型角 14. 只承受弯矩的轴，称为 。 A. 转轴 B. 心轴 C. 传动轴 15、平键联接的可能失效形式有 。 A 疲劳点蚀 B 弯 曲 疲 劳破坏 C 胶合 D 压 溃 、 磨损、剪切破坏等 16、转轴工作时主要承受 。 A 纯扭矩 B 纯弯矩 C 扭矩和弯矩 D 摩擦力矩 17、下列场合采用滑动轴承，其中 是错误的。 A 轴向尺寸小 B 剖 分 式 结构 C 承受冲击载荷 D 旋 转 精 度高 18、三角带的公称长度是指 。 A.外圆周长 B.内圆...
