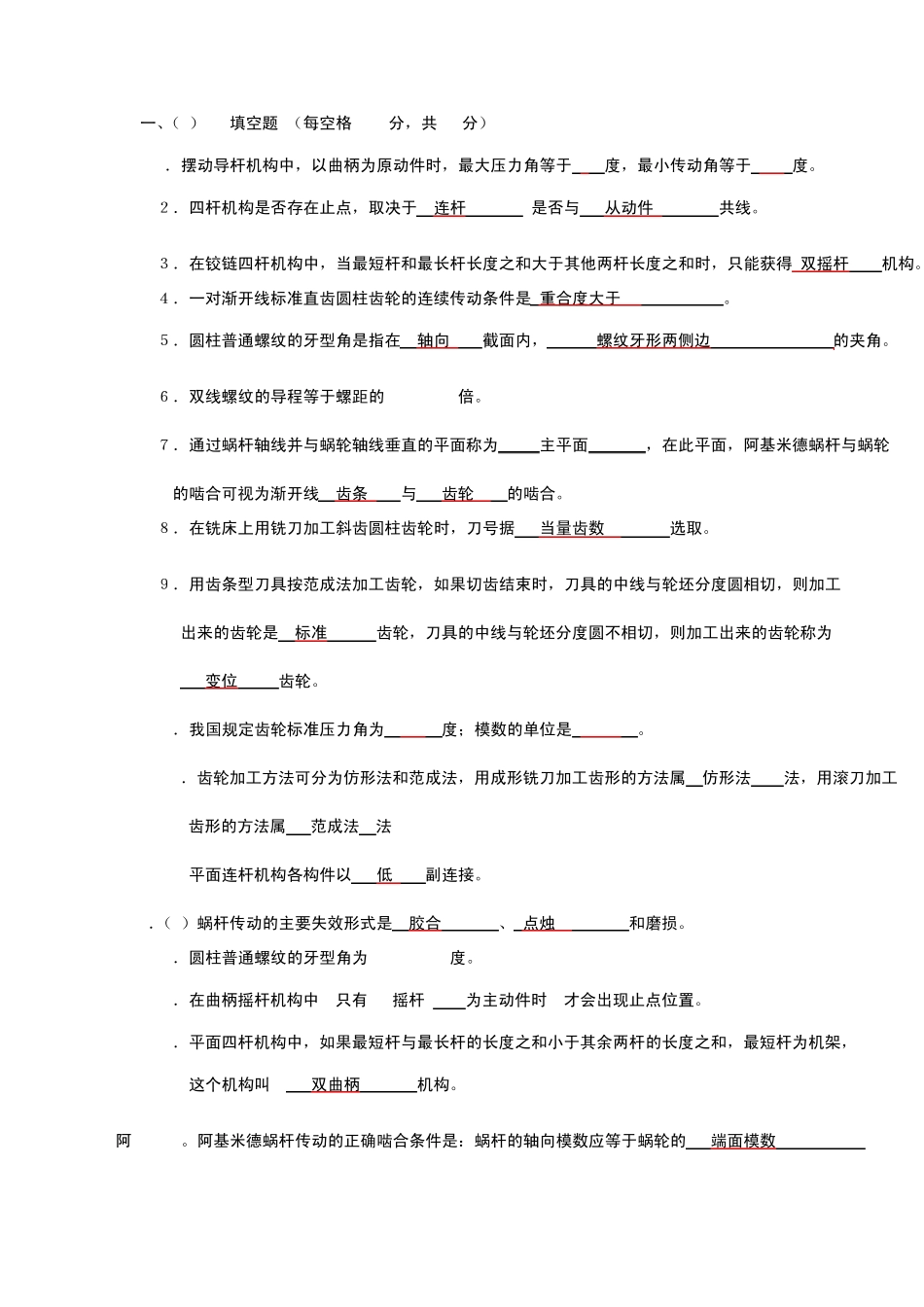

一、（1） 填空题 （每空格 1
5 分，共 30分） 1．摆动导杆机构中，以曲柄为原动件时，最大压力角等于 0 度，最小传动角等于 90 度
２．四杆机构是否存在止点，取决于 连杆 是否与 从动件 共线
３．在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得 双摇杆 机构
４．一对渐开线标准直齿圆柱齿轮的连续传动条件是 重合度大于 1
５．圆柱普通螺纹的牙型角是指在 轴向 截面内， 螺纹牙形两侧边 的夹角
６．双线螺纹的导程等于螺距的___2_____倍
７．通过蜗杆轴线并与蜗轮轴线垂直的平面称为 主平面 ，在此平面，阿基米德蜗杆与蜗轮 的啮合可视为渐开线 齿条 与 齿轮 的啮合
８．在铣床上用铣刀加工斜齿圆柱齿轮时，刀号据 当量齿数 选取
９．用齿条型刀具按范成法加工齿轮，如果切齿结束时，刀具的中线与轮坯分度圆相切，则加工 出来的齿轮是 标准 齿轮，刀具的中线与轮坯分度圆不相切，则加工出来的齿轮称为 变位 齿轮
10．我国规定齿轮标准压力角为 20 度；模数的单位是 mm
11．齿轮加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属 仿形法 法，用滚刀加工 齿形的方法属 范成法 法 12
平面连杆机构各构件以 低 副连接
1．（2）蜗杆传动的主要失效形式是 胶合 、 点烛 和磨损
2．圆柱普通螺纹的牙型角为____60____度
3．在曲柄摇杆机构中, 只有___摇杆_ 为主动件时, 才会出现止点位置
4．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架， 这个机构叫__ 双曲柄 机构

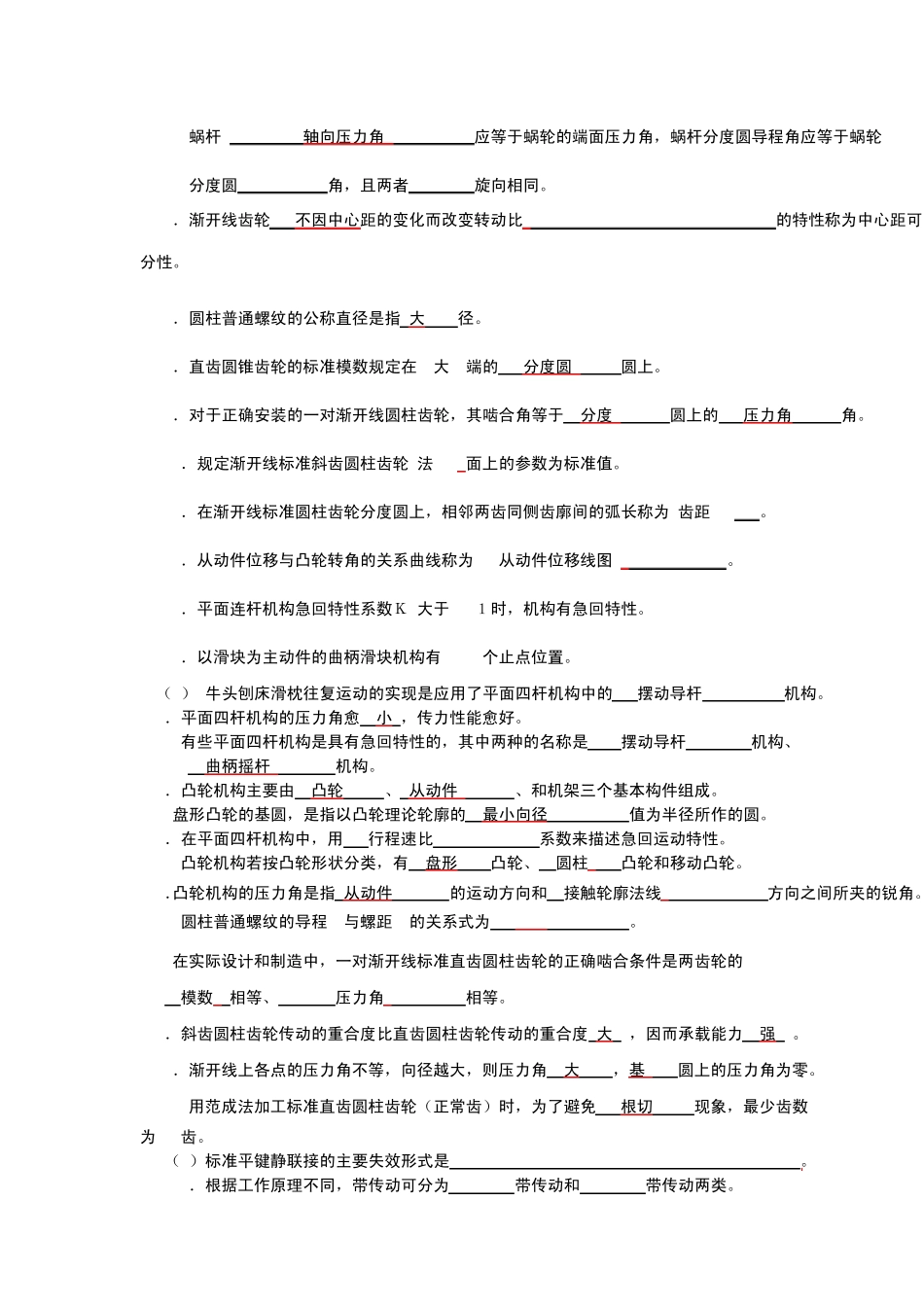

阿基米德蜗杆传动的正确啮合条件是：蜗杆的轴向模数应等于蜗轮的 端面模数 , 蜗杆 轴向压力角 应等于蜗轮的端面压力角，蜗杆分度圆导程角应等于蜗轮 分度圆 角，且两者 旋向相同
