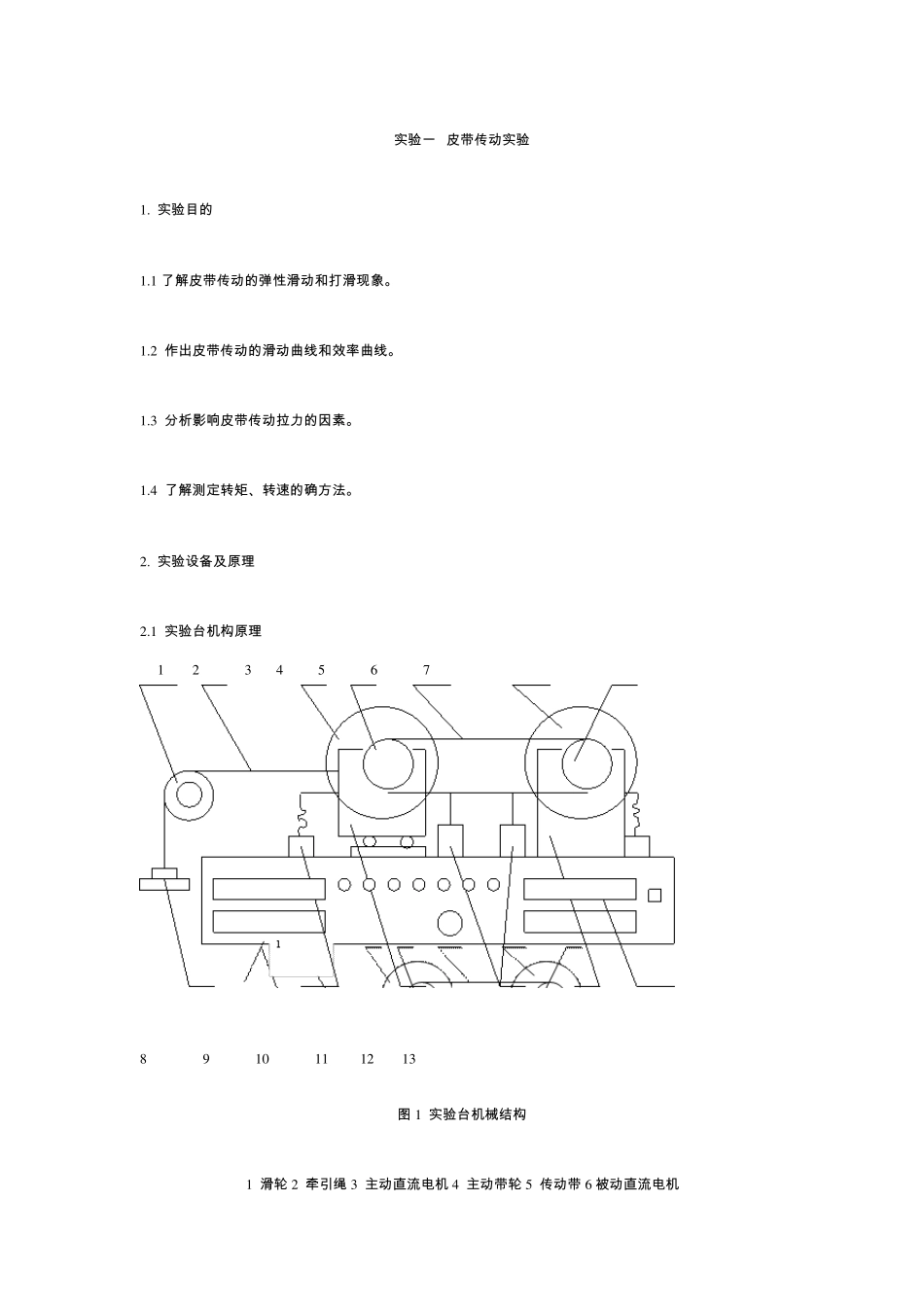

实 验 一 皮 带 传 动 实 验 1 . 实 验 目 的 1 .1 了 解 皮 带 传 动 的 弹 性 滑 动 和 打 滑 现 象 。 1 .2 作 出 皮 带 传 动 的 滑 动 曲 线 和 效 率 曲 线 。 1 .3 分 析 影 响 皮 带 传 动 拉 力 的 因 素 。 1 .4 了 解 测 定 转 矩 、转 速的 确方法。 2 . 实 验 设备及原理 2 .1 实 验 台机构原理 1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 图 1 实 验 台机械结构 1 滑 轮 2 牵引绳 3 主动 直流电机 4 主动 带 轮 5 传 动 带 6 被动 直流电机 7 从 动 带 轮 8 砝 码 9 拉 簧 10 浮 动 支 座 11 拉 力 传 感 器 12 固 定 支 座 13 面 板 主 要 有 二 台 直 流 电 机 组 成 ， 一 台 为 原 动 机 ， 另 一 台 为 负 载 的 发 电 机 ， 对 发 电 机 ， 每 按 一 下 “加 载 ”键 即 并上 一 个 电 阻 ， 使 发 电 机 负 载 逐 渐 增 大 ， 电 枢 电 流 也 逐 渐 增 大 ， 随 之 电 磁 转 矩 也 增 大 ， 实 现 了 负 载 的 改 变 。 原 动 机 的 机 座 为 浮 动 结 构 ， （ 滚 动 滑 槽 ） ， 与 牵 引 钢 丝 绳 、定 滑 轮 、砝 码 一 起组 成 预拉 力 机 构 ， 改 变 砝码 大 小， 可调整带 传 动 的 预拉 力 F0。 如何测量主 动 电 机 转 矩 和从 动 电 机 转 矩 ， 两台 直 流 电 机 均为 悬挂支 承， 当传 递载 荷时， 作用于电 机 定 子上 力 T1、T2 迫使 拉 钩作用于拉 力 传 感 器 ，（ 应变 片式） ， 传 感 器 输出与 T1、T2 呈正比的 电 信号， 然后送单片机 数据处理。 测量主 动 带 轮 、被 动 带 轮 转 速 原 理是 采 用红 外 光 电 传 感 器 ， 分 别 安 装 于两个 带 轮 背 后的 环 行 槽 中 ， 由 红外 光 敏 管 接 收 红 外 光 发 出的 光 信号， 由 此 可获 得 必 要 的 转 速 信号。 2.2 电 子测量系 统 电 子系 统 的 结 构 框 图 如图 2 所 示 。 DCS-Ⅱ智 能 带 传 动 实 验 台 图 2 实 验 台 电 子 测 量 系 统 框 图 2.3. 皮 带 传 ...
