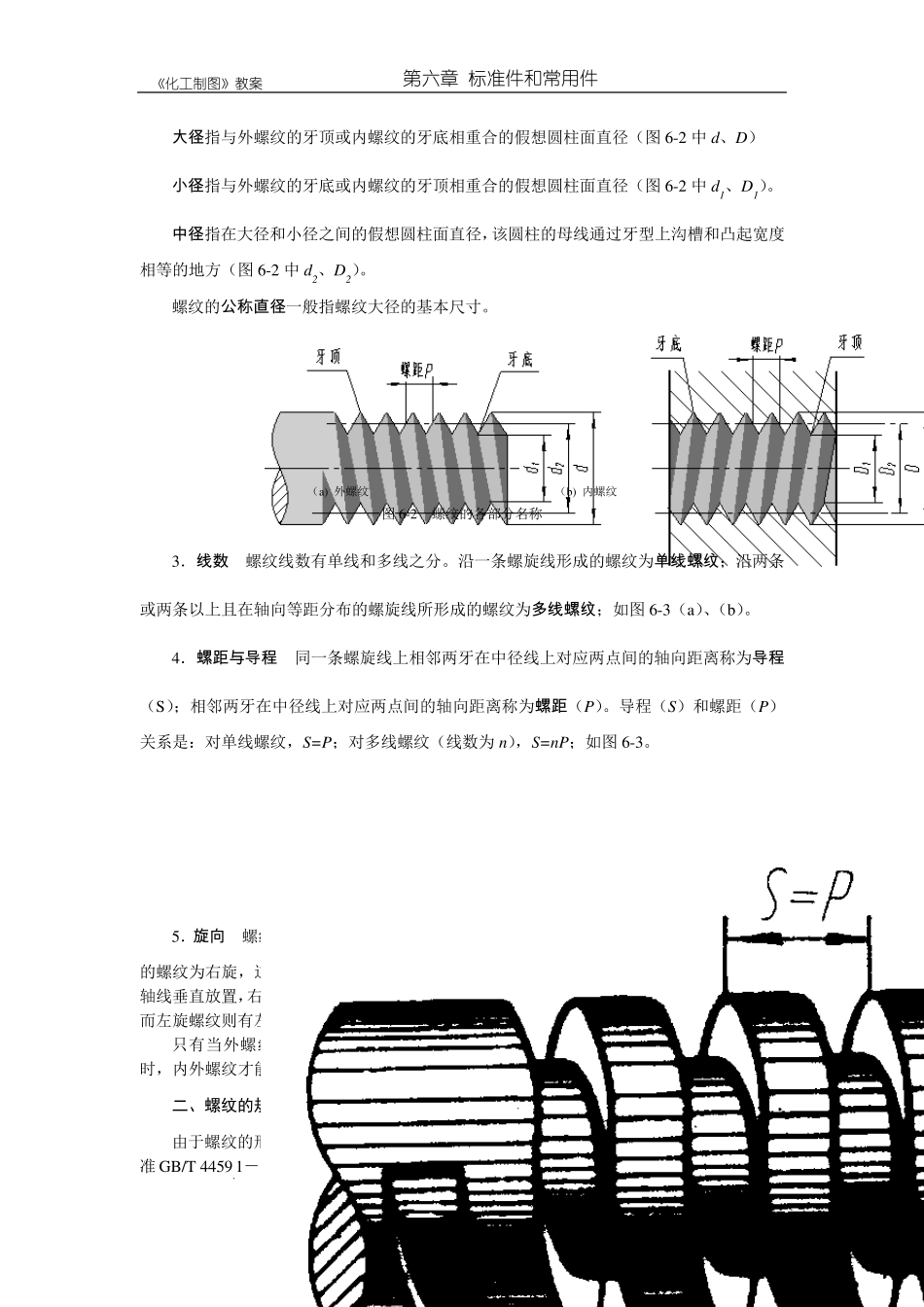

第六章 标准件和常用件 【教学目标】 1．了解螺纹的形成、螺纹要素和螺纹的种类，掌握螺纹的规定画法、常用螺纹的标记和标注方法。 2．掌握常用标准件的规定标记及查表方法；掌握螺栓连接的简化画法；了解螺柱连接和螺钉连接以及键、销连接的画法。 3．熟悉直齿圆柱齿轮轮齿部分的名称、参数及尺寸关系，掌握规定画法及其啮合的画法。 4．掌握滚动轴承的通用画法，了解常见滚动轴承的特征画法和简化画法。 5．了解圆柱螺旋压缩弹簧的规定画法。 【重点、难点】 重点：螺纹；螺纹连接；直齿圆柱齿轮；滚动轴承的通用画法；计算机绘图中的图符调用。 难点：标准件及其连接；斜齿轮、圆锥齿轮、蜗轮蜗杆的参数和计算。 【能力训练】 课后练习：螺纹画法改错；螺纹的标记与标注；常用标准件的标记与查表；螺栓、键、销连接补线或改错；补画圆柱齿轮、圆锥齿轮、蜗轮蜗杆画法中的漏线。 尺规图作业：螺纹连接图。 《化工制图》教案 第六章 标准件和常用件 6-2 第 一 节 螺 纹 【 教 学 目 标 】（ 1） 了 解 螺 纹 的 形 成 。（ 2） 熟 悉 螺 纹 的 结 构 要 素 。（ 3） 掌 握 螺 纹的 规 定 画 法 。（ 4） 了 解 螺 纹 的 种 类 ， 熟 悉 螺 纹 的 规 定 标 记 ， 掌 握 常 见 标 准螺 纹 的 标 注 方 法 。 【 重 点 】 ①螺 纹 的 规 定 画 法 ；②螺 纹 的 规 定 标 记 与标 注 方 法 。 【 难点 】 ①螺 纹 画 法 中的 有关规 定 ；②螺 纹 的 种 类 和规 定 标 记 。 【 课时分配】 2学 时。 【 教 学 内容】 螺 纹 是在圆柱（或圆锥）表面上沿着螺旋线形成的具有相同断面形状的连续凸起和沟槽。本节主要讨论在圆柱面上形成的螺纹。加工在圆柱外表面上的螺纹称为外螺 纹 ， 加工在圆柱内表面上的螺纹称为内螺 纹 。内外螺纹成对旋合使用，可以起到连接或传动的功用。 加工螺纹的方法有许多种。图6 -1 为在车床上加工内、外螺纹的方法，夹在三爪卡上的工件作匀速旋转运动，车刀沿工件轴向作等速直线运动，其合成运动的轨迹是螺 旋线， 刀尖在工件表面上切出的螺旋线沟槽就是螺纹。 图 6 -1 在车床上加工螺纹 一、螺纹的基本要素 螺纹的结构和尺寸是由牙型、直径、旋向、线数、螺距和导程等要素决定的。 1 ．牙型 在通过螺纹轴线的断面上，螺纹牙齿的轮廓形状称为牙型。...
