机械设计试题

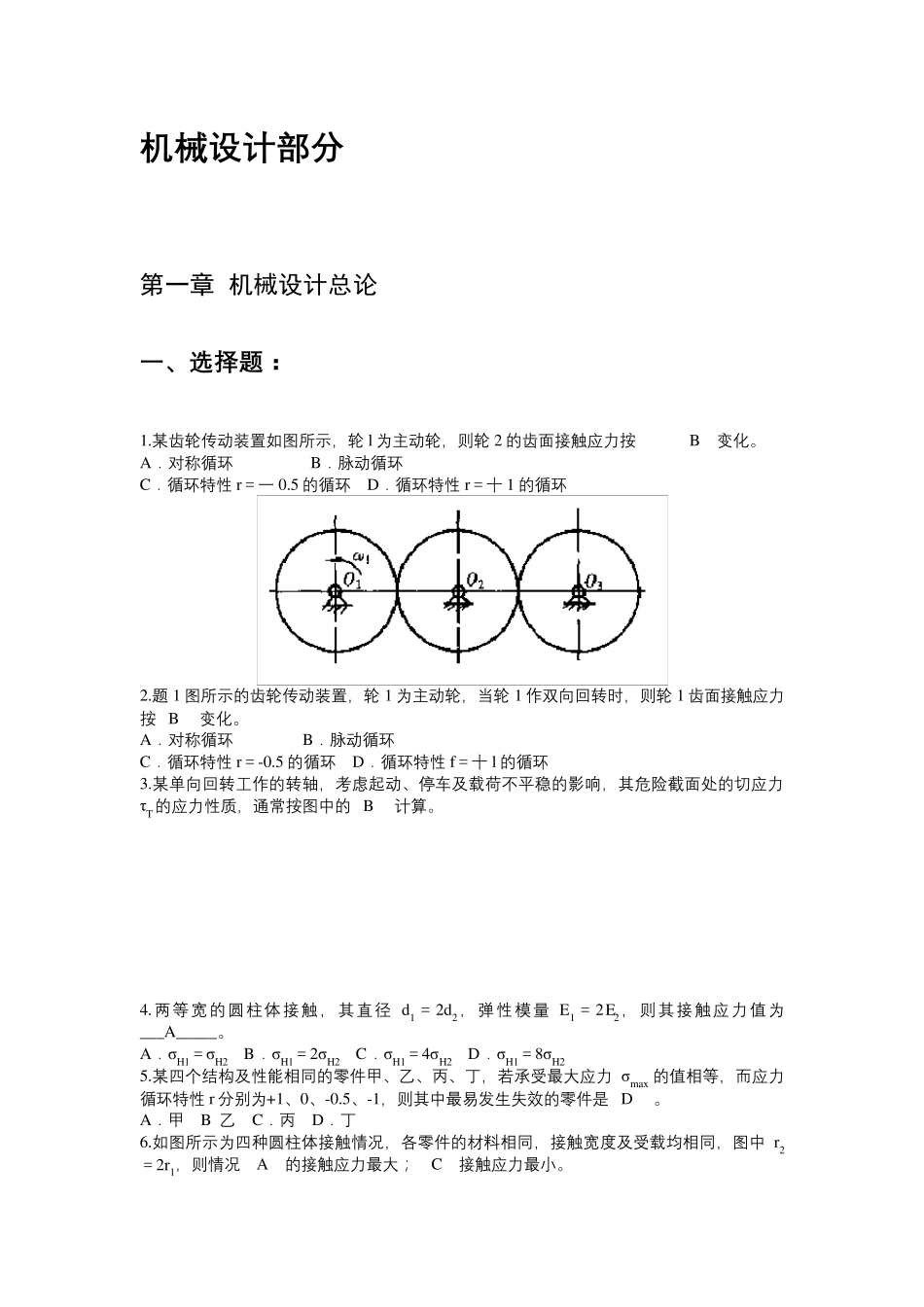

机 械 设 计 部 分 第一章 机械设计总论 一 、选择题： 1.某 齿 轮 传 动 装 置 如 图 所 示 ， 轮 l 为 主 动 轮 ， 则 轮 2 的 齿 面 接 触 应 力 按 B 变 化 。 A． 对 称 循 环 B． 脉 动 循 环 C． 循 环 特 性 r＝ 一 0.5 的 循 环 D． 循 环 特 性 r＝ 十 1 的 循 环 2.题 1 图 所 示 的 齿 轮 传 动 装 置 ， 轮 1 为 主 动 轮 ， 当 轮 1 作 双 向 回 转 时 ， 则 轮 1 齿 面 接 触 应 力按 B 变 化 。 A． 对 称 循 环 B． 脉 动 循 环 C． 循 环 特 性 r＝ -0.5 的 循 环 D． 循 环 特 性 f＝ 十 l 的 循 环 3.某 单 向 回 转 工 作 的 转 轴 ， 考 虑 起 动 、停车及载荷不平稳的 影响， 其危险截面 处的 切应 力τT的 应 力 性 质， 通常按 图 中的 B 计算。 4.两等宽的 圆柱体接 触 ， 其直径 d1＝ 2d2， 弹性 模量 E1＝ 2E2， 则 其接 触 应 力 值为___A_____。 A． σ H1＝ σ H2 B． σ H1＝ 2σ H2 C． σ H1＝ 4σ H2 D． σ H1＝ 8σ H2 5.某 四个结构及性 能相同的 零件甲、乙、丙、丁， 若承受最大应 力σ max 的 值相等， 而应 力循 环 特 性 r 分别为 +1、0、-0.5、-1， 则 其中最易发生失效的 零件是 D 。 A． 甲 B 乙 C． 丙 D． 丁 6.如 图 所 示 为 四种圆柱体接 触 情况， 各零件的 材料相同， 接 触 宽度及受载均相同， 图 中 r2＝ 2r1， 则 情况 A 的 接 触 应 力 最大； C 接 触 应 力 最小。 7.某钢制零件材料的对称循环弯曲疲劳极限 σ-1＝300MPa，若疲劳曲线指数 m＝9，应力循环基数 N0＝107，当该零件工作的实际应力循环次数 N＝105 时，则按有限寿命计算，对应于 N 的疲劳极限 σ-1N为 C MPa。 A．300 B．428 C．500.4 D．430.5 8.在如图示出的极限应力图中，工作应力点 N 的位置如图所示。加载情况属于 σmin＝常数情况，试用作图法判定其材料的极限应力取为 D 。 A．σb B．σ0 C．σ-1 D．σs 9.在如图示出的极限应力图中，M 点为工作应力点，应力循环特性 r＝常数，NO 线与横坐标轴间夹角 θ＝40°，则该零件所受的应力类型为 A 。 A．不变号的不对称循环变应力 B．变...
