机械设计课后习题第5章作业

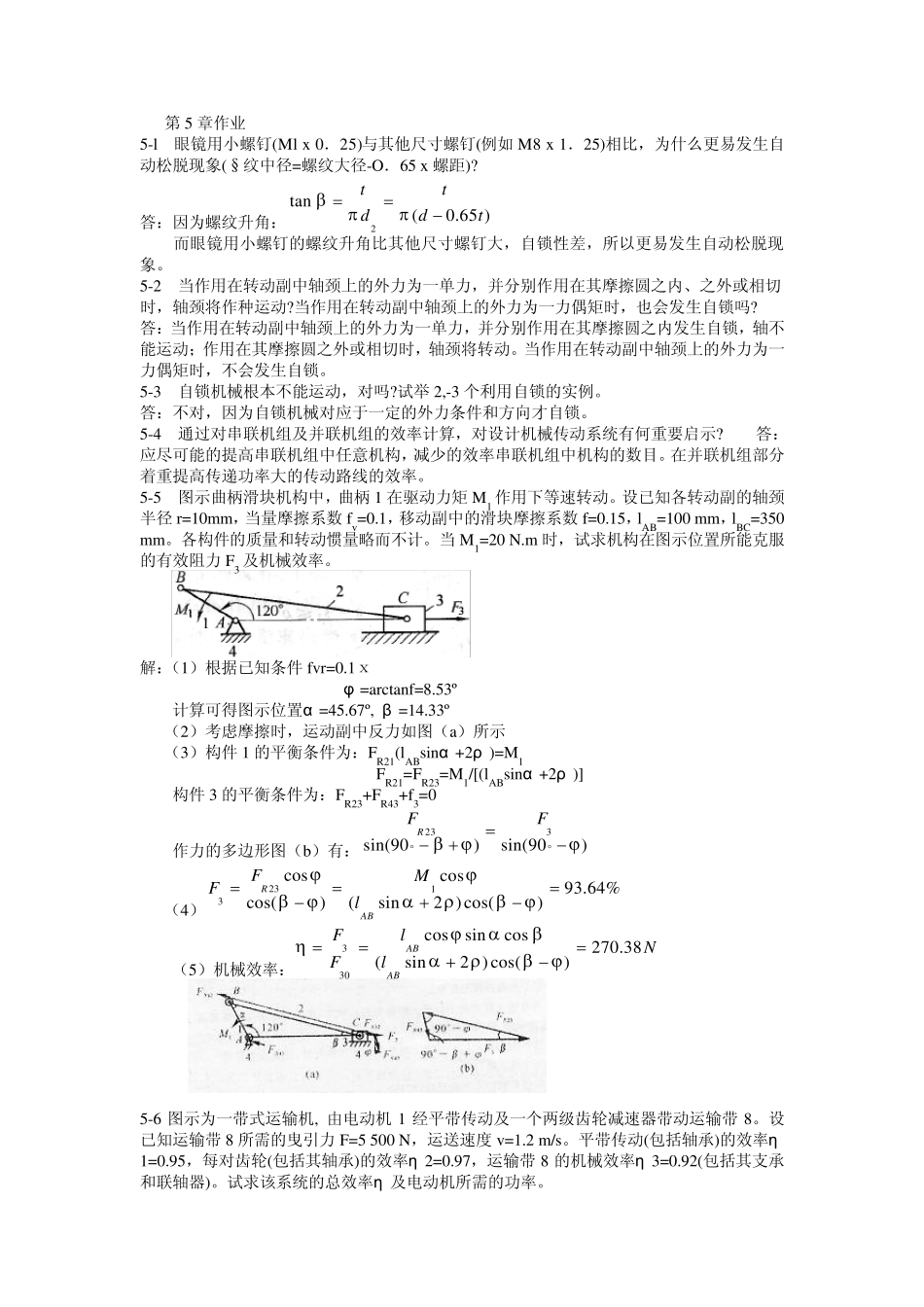

第5 章作业 5-l 眼镜用小螺钉(Ml x 0．25)与其他尺寸螺钉(例如M8 x 1．25)相比，为什么更易发生自动松脱现象(§纹中径=螺纹大径-O．65 x 螺距)? 答：因为螺纹升角：2tan(0.65 )ttddt 而眼镜用小螺钉的螺纹升角比其他尺寸螺钉大，自锁性差，所以更易发生自动松脱现象。 5-2 当作用在转动副中轴颈上的外力为一单力，并分别作用在其摩擦圆之内、之外或相切时，轴颈将作种运动?当作用在转动副中轴颈上的外力为一力偶矩时，也会发生自锁吗? 答：当作用在转动副中轴颈上的外力为一单力，并分别作用在其摩擦圆之内发生自锁，轴不能运动；作用在其摩擦圆之外或相切时，轴颈将转动。当作用在转动副中轴颈上的外力为一力偶矩时，不会发生自锁。 5-3 自锁机械根本不能运动，对吗?试举 2,-3 个利用自锁的实例。 答：不对，因为自锁机械对应于一定的外力条件和方向才自锁。 5-4 通过对串联机组及并联机组的效率计算，对设计机械传动系统有何重要启示? 答：应尽可能的提高串联机组中任意机构，减少的效率串联机组中机构的数目。在并联机组部分着重提高传递功率大的传动路线的效率。 5-5 图示曲柄滑块机构中，曲柄 1 在驱动力矩 M1 作用下等速转动。设已知各转动副的轴颈半径 r=10mm，当量摩擦系数 fv=0.1，移动副中的滑块摩擦系数 f=0.15，lAB=100 mm，lBC=350 mm。各构件的质量和转动惯量略而不计。当 M1=20 N.m 时，试求机构在图示位置所能克服的有效阻力 F3 及机械效率。 解：（1）根据已知条件 fvr=0.1ⅹ10=1mm φ =arctanf=8.53º 计算可得图示位置α =45.67º, β =14.33º （2）考虑摩擦时，运动副中反力如图（a）所示 （3）构件 1 的平衡条件为：FR21(lABsinα +2ρ )=M1 FR21=FR23=M1/[(lABsinα +2ρ )] 构件 3 的平衡条件为：FR23+FR43+f3=0 作力的多边形图（b）有：233sin(90)sin(90)RFF （4）2313coscos93.64%cos()(sin2 )cos()RABFMFl （5）机械效率：330cossincos270.38(sin2 )cos()ABABFlNFl 5-6 图示为一带式运输机, 由电动机 1 经平带传动及一个两级齿轮减速器带动运输带 8。设已知运输带 8 所需的曳引力 F=5 500 N，运送速度 v=1.2 m/s。平带传动(包括轴承)的效率η1=0.95，每对齿轮(包括其轴承)的效率η 2=0.97，运输带 8 的机械效率η 3=0.92(包括其支承和联轴器)...
