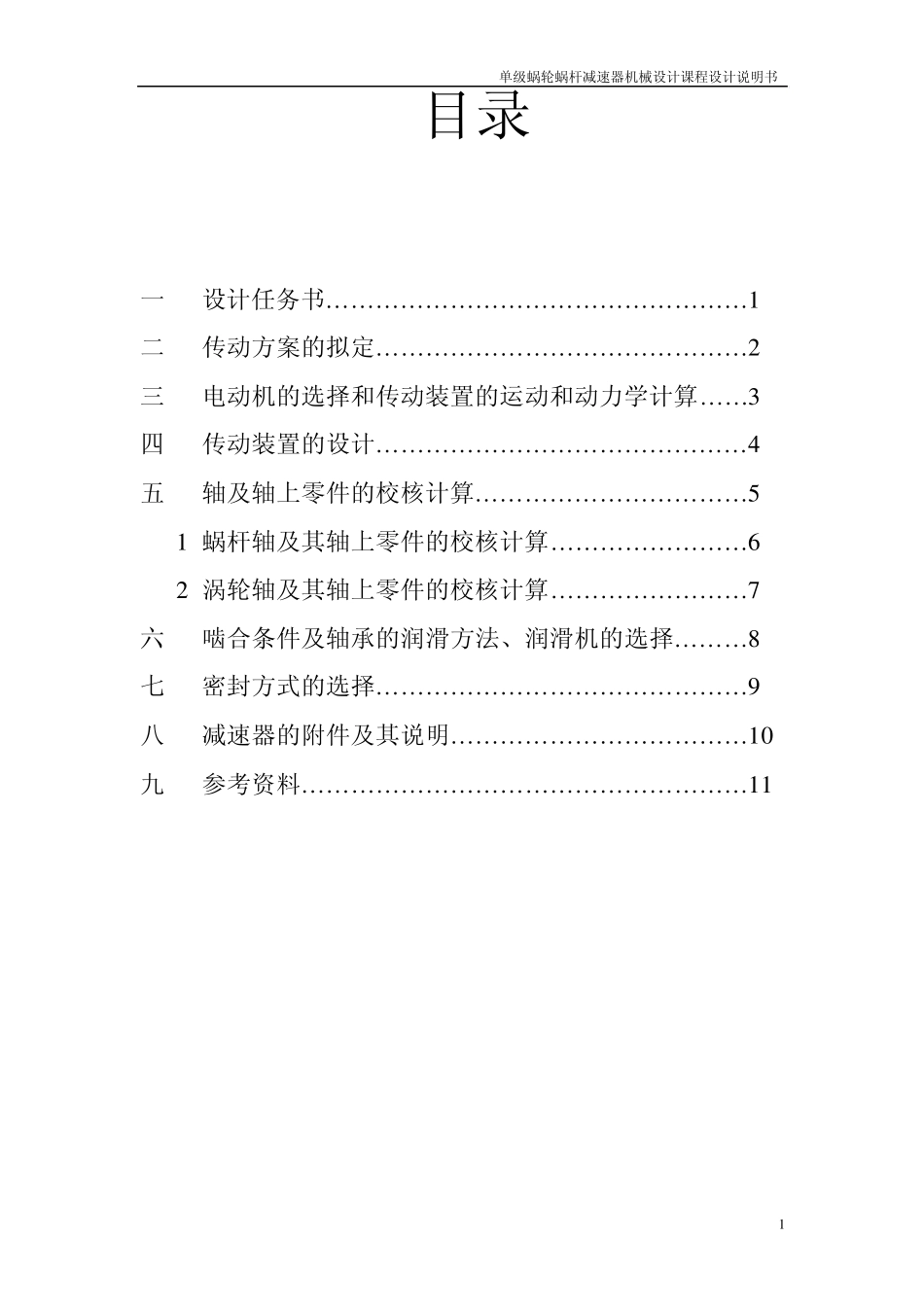

单级蜗轮蜗杆减速器机械设计课程设计说明书 1 目录 一 设计任务书… … … … … … … … … … … … … … … … … 1 二 传动方案的拟定… … … … … … … … … … … … … … … 2 三 电动机的选择和传动装置的运动和动力学计算… … 3 四 传动装置的设计… … … … … … … … … … … … … … … 4 五 轴及轴上零件的校核计算… … … … … … … … … … … 5 1 蜗杆轴及其轴上零件的校核计算… … … … … … … … 6 2 涡轮轴及其轴上零件的校核计算… … … … … … … … 7 六 啮合条件及轴承的润滑方法、润滑机的选择… … … 8 七 密封方式的选择… … … … … … … … … … … … … … … 9 八 减速器的附件及其说明… … … … … … … … … … … … 1 0 九 参考资料… … … … … … … … … … … … … … … … … … 1 1 单级蜗轮蜗杆减速器机械设计课程设计说明书 2 第二章. 传动方案选择及机构运动简图 2.1传动方案的选择 该工作机采用的是原动机为 Y系列三相笼型异步电动机,三相笼型异步电动机是一般用途的全封闭自扇冷式电动机,电压 380 V,其结构简单、工作可靠、价格低廉、维护方便;另外其传动功率大,传动转矩也比较大,噪声小,在室内使用比较环保。 因为三相电动机及输送带工作时都有轻微振动,所以采用弹性联轴器能缓冲各吸振作用,以减少振动带来的不必要的机械损耗。 总而言之,此工作机属于小功率、载荷变化不大的工作机,其各部分零件的标准化程度高,设计与维护及维修成本低;结构较为简单,传动的效率比较高,适应工作条件能力强,可靠性高,能满足设计任务中要求的设计条件及环境。2.2机构运动简图 图2-1 机构运动简图 1—电动机 2、4—联轴器 3 一级蜗轮蜗杆减速器 5—传动滚筒 6—输送带 第三章. 电动机的选择和运动参数的计算 3.1电动机的选择 1. 选择电动机的类型 按工作要求和条件选取 Y 系列一般用途全封闭自扇冷鼠笼式三相异步电动机。 2.选择电动机容量 单级蜗轮蜗杆减速器机械设计课程设计说明书 3 (1)工作机各传动部件的传动效率及总效率 查《机械设计课程设计》表2.3各类传动、轴承及联轴器效率的概略值,减速机构使用了一对滚动球轴承,一对联轴器和单线蜗轮蜗杆机构,...
