机电一体化控制系统组成及作用

机电一体化控制系统组成及作用_第1页
1/12
机电一体化控制系统组成及作用_第2页
2/12
机电一体化控制系统组成及作用_第3页
3/12

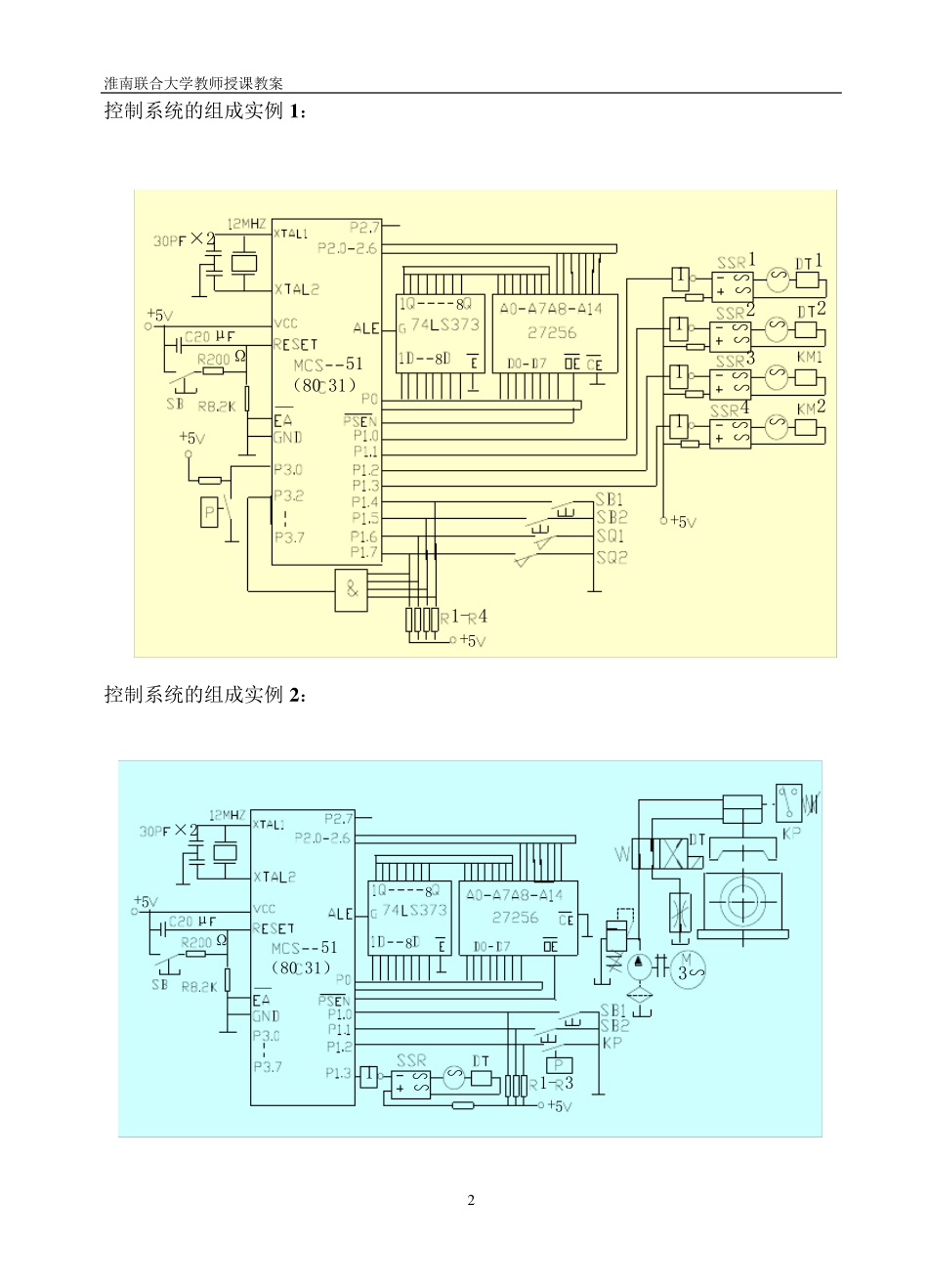

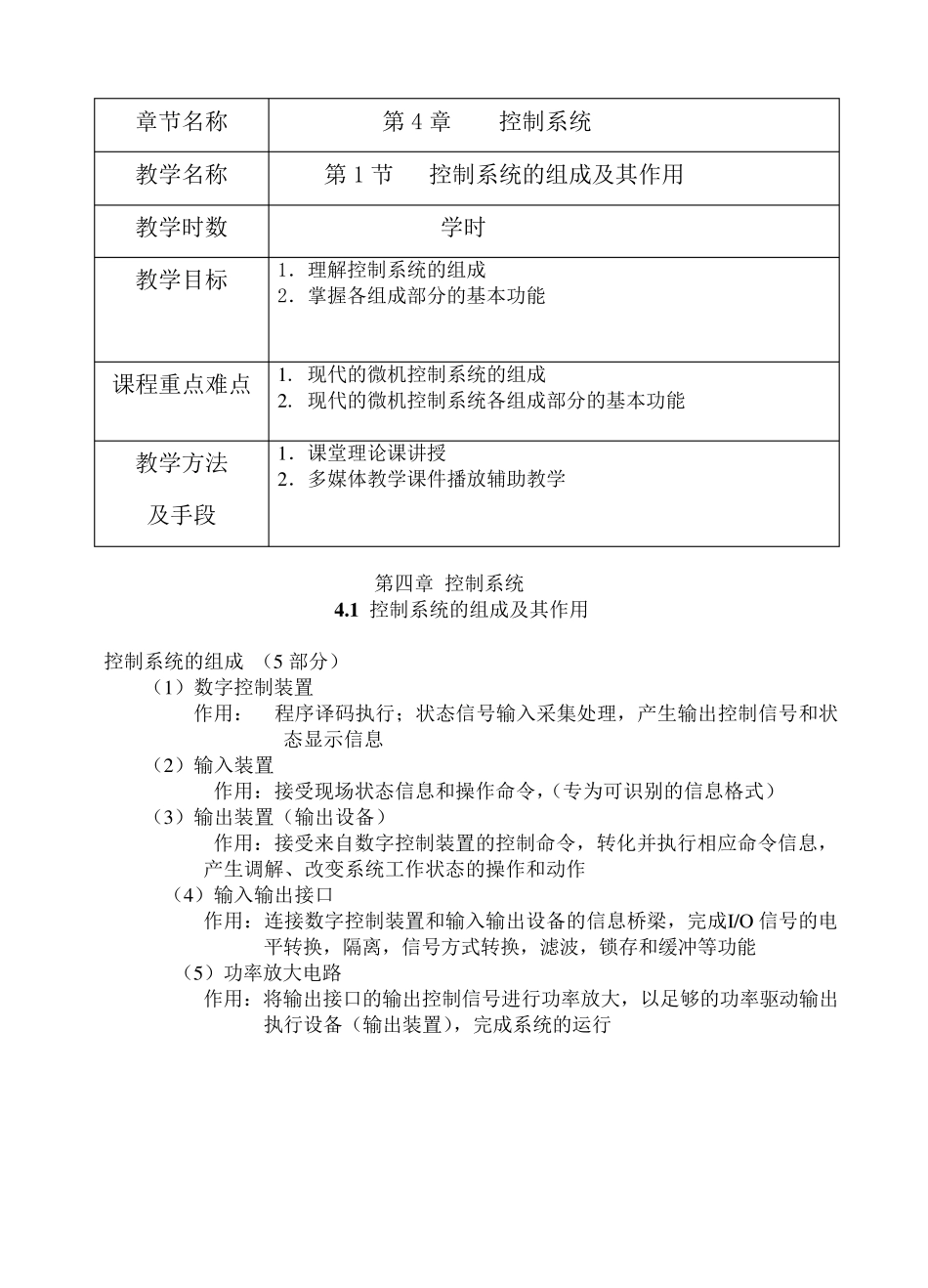

章节名称 第4 章 控制系统 教学名称 第1 节 控制系统的组成及其作用 教学时数 学时 教学目标 1.理解控制系统的组成 2.掌握各组成部分的基本功能 课程重点难点 1. 现代的微机控制系统的组成 2. 现代的微机控制系统各组成部分的基本功能 教学方法 及手段 1.课堂理论课讲授 2.多媒体教学课件播放辅助教学 第四章 控制系统 4 .1 控制系统的组成及其作用 控制系统的组成 (5 部分) (1)数字控制装置 作用: 程序译码执行;状态信号输入采集处理,产生输出控制信号和状态显示信息 (2)输入装置 作用:接受现场状态信息和操作命令,(专为可识别的信息格式) (3)输出装置(输出设备) 作用:接受来自数字控制装置的控制命令,转化并执行相应命令信息,产生调解、改变系统工作状态的操作和动作 (4)输入输出接口 作用:连接数字控制装置和输入输出设备的信息桥梁,完成I/O 信号的电平转换,隔离,信号方式转换,滤波,锁存和缓冲等功能 (5)功率放大电路 作用:将输出接口的输出控制信号进行功率放大,以足够的功率驱动输出执行设备(输出装置),完成系统的运行 淮南联合大学教师授课教案 2 控制系统的组成实例1 : 控制系统的组成实例2 : 88+5Ωμ∽∽1∽+511 1- 42∽1∽∽∽1∽∽2∽1∽∽234+5+5×251(80 31) ̄×251(80 31) ̄88+5Ωμ3∽∽∽1∽+51- 3淮 南 联 合 大 学 教 师 授 课 教 案 3 作 业 : 1 . 简 述 机 电 一 体 化 控 制 系 统 的 构 成 2 . 简 述 机 电 一 体 化 控 制 系 统 各 功 能 部 件 的 作 用 章 节 名 称 第 4 章 控 制 系 统 第 2 节 控 制 系 统 的 设 计 要 求 教 学 目 标 1. 理 解 评 价 机 电 一 体 化 控 制 系 统 设 计 水 平 的1 0 大 技 术 要 求 2. 理 解 可 靠 性 评 价 指 标 的 意 义 3. 重 点 理 解 安 全 性 , 可 靠 性 , 稳 定 性 , 环 保 性 , 经 济 性 概 念 课 程 重 点 难 点 1 . 控 制 系 统 设 计 水 平 的 1 0 大 技 术 要 求 2 . 安 全 性 , 可 靠 性 , 稳 定 性 , 环 保 性 , 经 济 性 概 念 的 理 解 第 四 章 控 制 系 统 4 .2 控 制 系 统 的 设 计 要 求 控 制 系 统 的 设 ...
