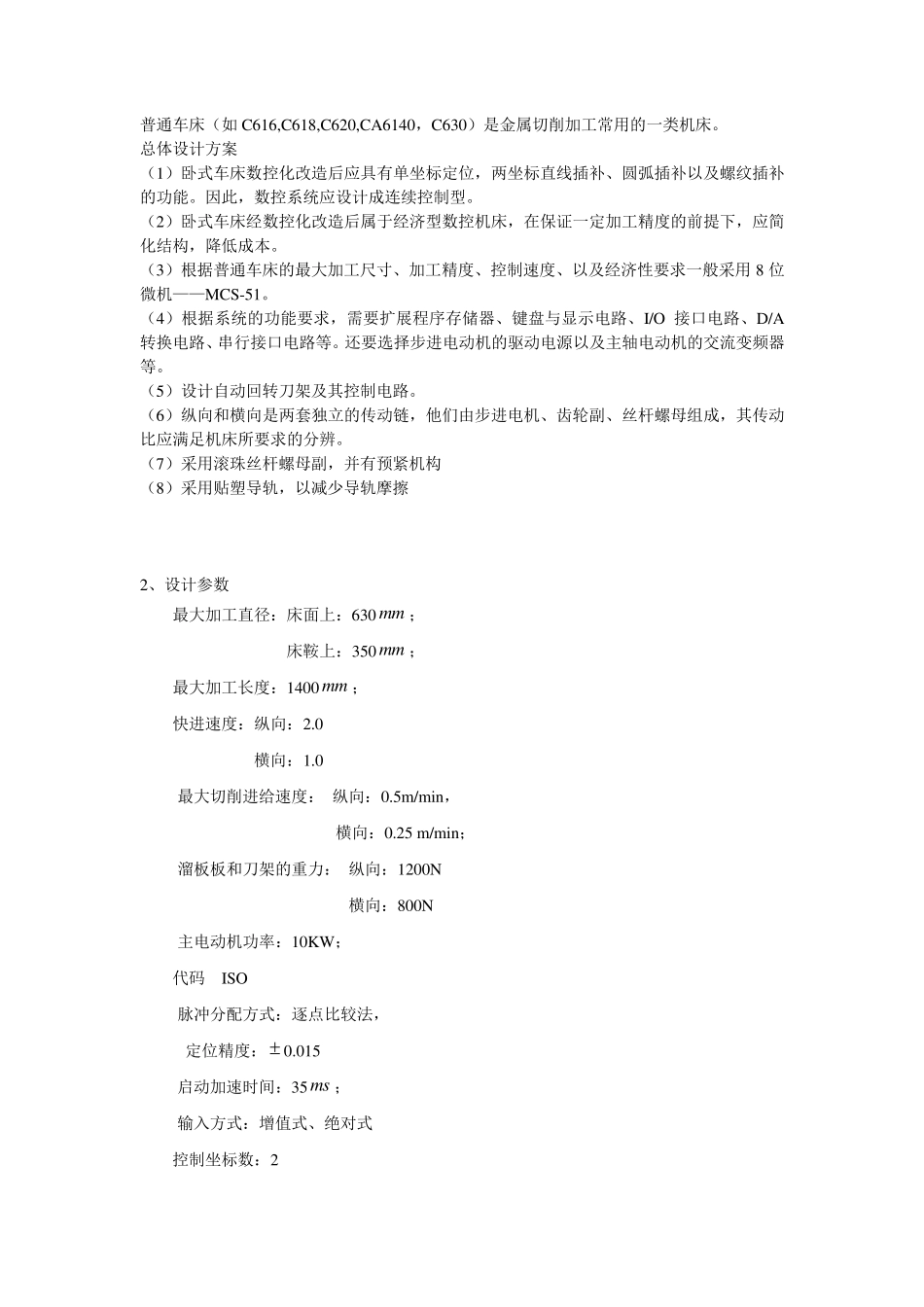

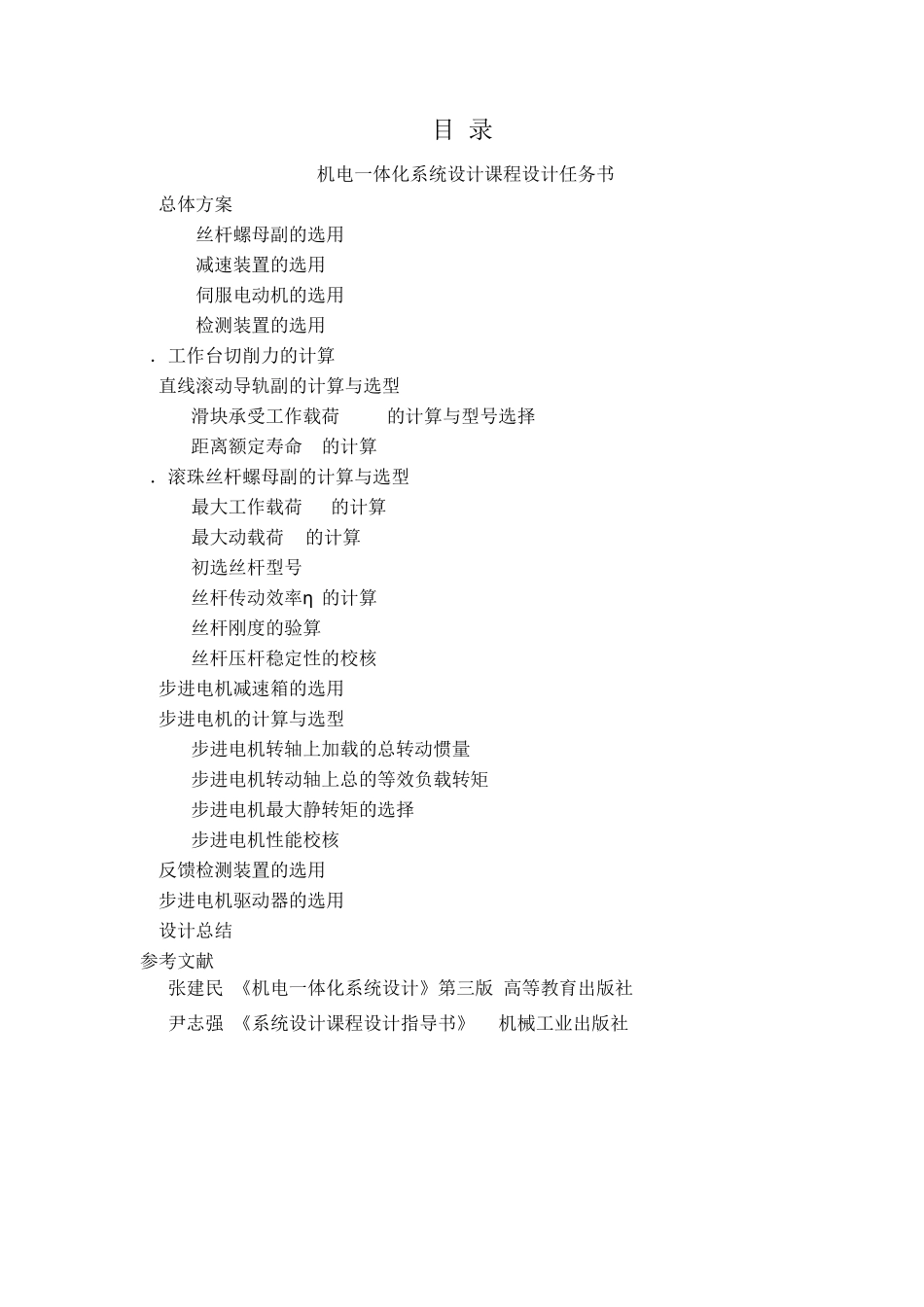

目 录 机电一体化系统设计课程设计任务书 1.总体方案 1.1 丝杆螺母副的选用 1.2 减速装置的选用 1.3 伺服电动机的选用 1.4 检测装置的选用 2．工作台切削力的计算 3.直线滚动导轨副的计算与选型 3.1滑块承受工作载荷Fmax的计算与型号选择 3.2距离额定寿命L的计算 4．滚珠丝杆螺母副的计算与选型 4.1最大工作载荷Fm的计算 4.2最大动载荷FQ的计算 4.3初选丝杆型号 4.4丝杆传动效率η 的计算 4.5丝杆刚度的验算 4.6丝杆压杆稳定性的校核 5.步进电机减速箱的选用 6.步进电机的计算与选型 6.1步进电机转轴上加载的总转动惯量Jeq 6.2步进电机转动轴上总的等效负载转矩Teq 6.3步进电机最大静转矩的选择 6.4步进电机性能校核 7.反馈检测装置的选用 8.步进电机驱动器的选用 9.设计总结 参考文献 [1]张建民.《机电一体化系统设计》第三版.高等教育出版社 [2]尹志强.《系统设计课程设计指导书》. 机械工业出版社 普通车床（如C616,C618,C620,CA6140，C630）是金属切削加工常用的一类机床。 总体设计方案 （1）卧式车床数控化改造后应具有单坐标定位，两坐标直线插补、圆弧插补以及螺纹插补的功能。因此，数控系统应设计成连续控制型。 （2）卧式车床经数控化改造后属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。 （3）根据普通车床的最大加工尺寸、加工精度、控制速度、以及经济性要求一般采用8 位微机——MCS-51。 （4）根据系统的功能要求，需要扩展程序存储器、键盘与显示电路、I/O 接口电路、D/A转换电路、串行接口电路等。还要选择步进电动机的驱动电源以及主轴电动机的交流变频器等。 （5）设计自动回转刀架及其控制电路。 （6）纵向和横向是两套独立的传动链，他们由步进电机、齿轮副、丝杆螺母组成，其传动比应满足机床所要求的分辨。 （7）采用滚珠丝杆螺母副，并有预紧机构 （8）采用贴塑导轨，以减少导轨摩擦 2、设计参数 最大加工直径：床面上：630 mm ； 床鞍上：350mm ； 最大加工长度：1400 mm ； 快进速度：纵向：2.0 横向：1.0 最大切削进给速度： 纵向：0.5m/min， 横向：0.25 m/min； 溜板板和刀架的重力： 纵向：1200N 横向：800N 主电动机功率：10KW； 代码 ISO 脉冲分配方式：逐点比较法， 定位精度： 0.015 启动加速时间：35ms； 输入方式：增值式、绝对式 控制坐标数：2 刀具补偿是0-99mm 进给传动链间隙补偿是： 纵向：...
