机电专业BIM实施流程

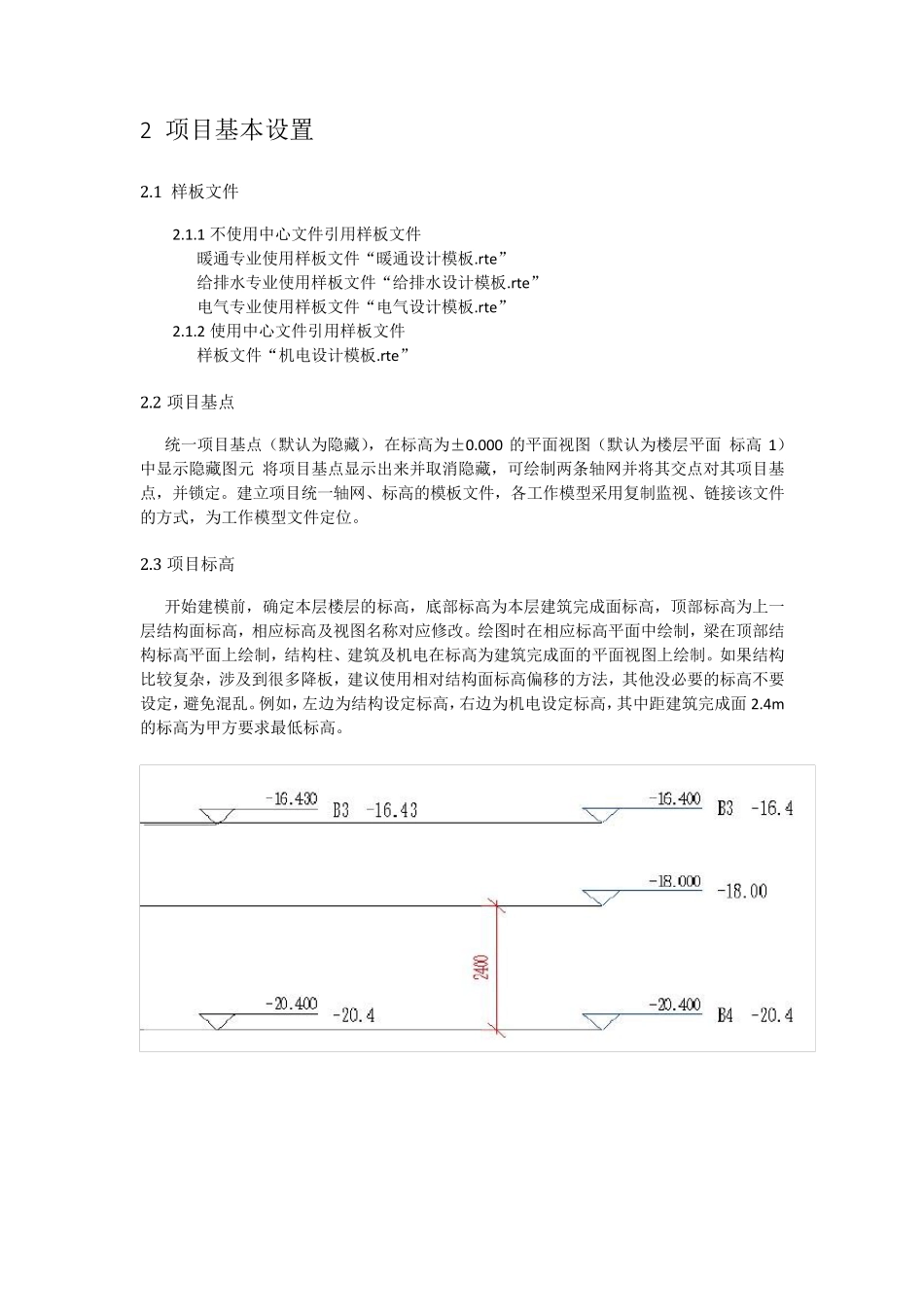

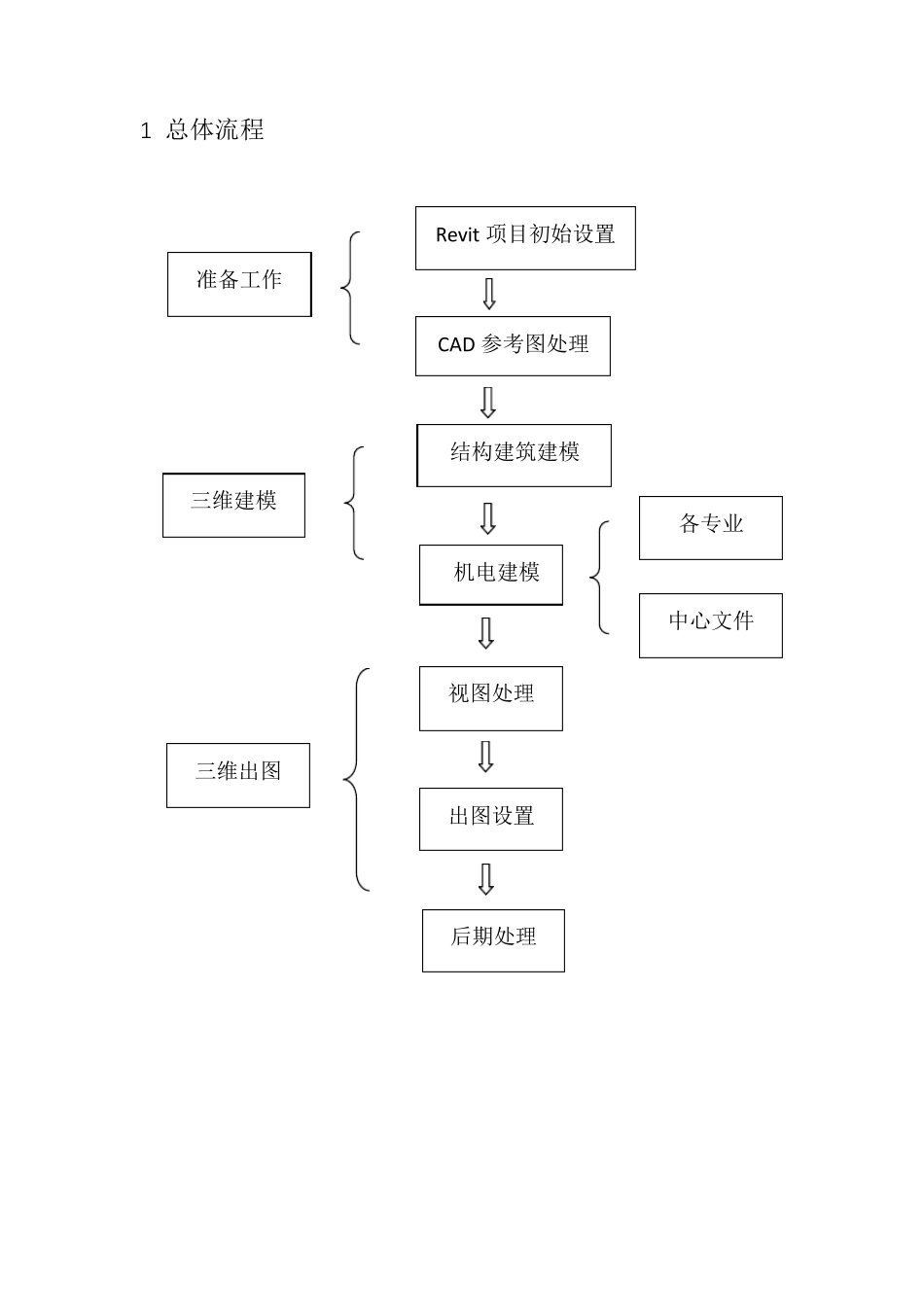

机电专业 BIM 实施流程 2 0 1 7 年 1 0 月 1 8 日 1 总体流程 Revit 项目初始设置 结构建筑建模 机电建模 视图处理 出图设置 CAD 参考图处理 后期处理 准备工作 三维建模 三维出图 各专业 中心文件 2 项目基本设置 2.1 样板文件 2.1.1 不使用中心文件引用样板文件 暖通专业使用样板文件“暖通设计模板.rte” 给排水专业使用样板文件“给排水设计模板.rte” 电气专业使用样板文件“电气设计模板.rte” 2.1.2 使用中心文件引用样板文件 样板文件“机电设计模板.rte” 2.2 项目基点 统一项目基点（默认为隐藏），在标高为±0.000 的平面视图（默认为楼层平面 标高1）中显示隐藏图元 将项目基点显示出来并取消隐藏，可绘制两条轴网并将其交点对其项目基点，并锁定。建立项目统一轴网、标高的模板文件，各工作模型采用复制监视、链接该文件的方式，为工作模型文件定位。 2.3 项目标高 开始建模前，确定本层楼层的标高，底部标高为本层建筑完成面标高，顶部标高为上一层结构面标高，相应标高及视图名称对应修改。绘图时在相应标高平面中绘制，梁在顶部结构标高平面上绘制，结构柱、建筑及机电在标高为建筑完成面的平面视图上绘制。如果结构比较复杂，涉及到很多降板，建议使用相对结构面标高偏移的方法，其他没必要的标高不要设定，避免混乱。例如，左边为结构设定标高，右边为机电设定标高，其中距建筑完成面 2.4m的标高为甲方要求最低标高。 2.4 项 目 单 位 （ 1）项 目 中 所 有 模 型 均 应 使 用 统 一 的 单 位 与 度 量 制 。默 认 的 项 目 单 位 为 毫 米（ 带 2 位 小 数 ），用 于 显 示 临 时 尺 寸 精 度 。 （ 2） 标 注 尺 寸 样 式 默 认 为 毫 米 ， 带0 位 小 数 ， 因 此 临 时 尺 寸 显 示 为3000.00（ 项 目 设 置 ），而 尺 寸 标 注 则 显 示 为 3000（ 尺 寸 样 式 ）。 （ 3） 二 维 输 入 /输 出 文 件 应 遵 循 为 特 定 类 型 的 工 程 图 规 定 的 单 位 与 度 量 制 ： 1 DWG 单 位 = 1 米 ， 与 项 目 坐 标 系 相 关 的 场 地 。 1 DWG 单 位 = 1 毫 米 ， 图 元 、 详 图 、 剖 面 、 立 面 和 建 筑 结 构 轮 廓 。 （ 4） 机 电 管 网 定 位 及 留 洞 尺 ...
