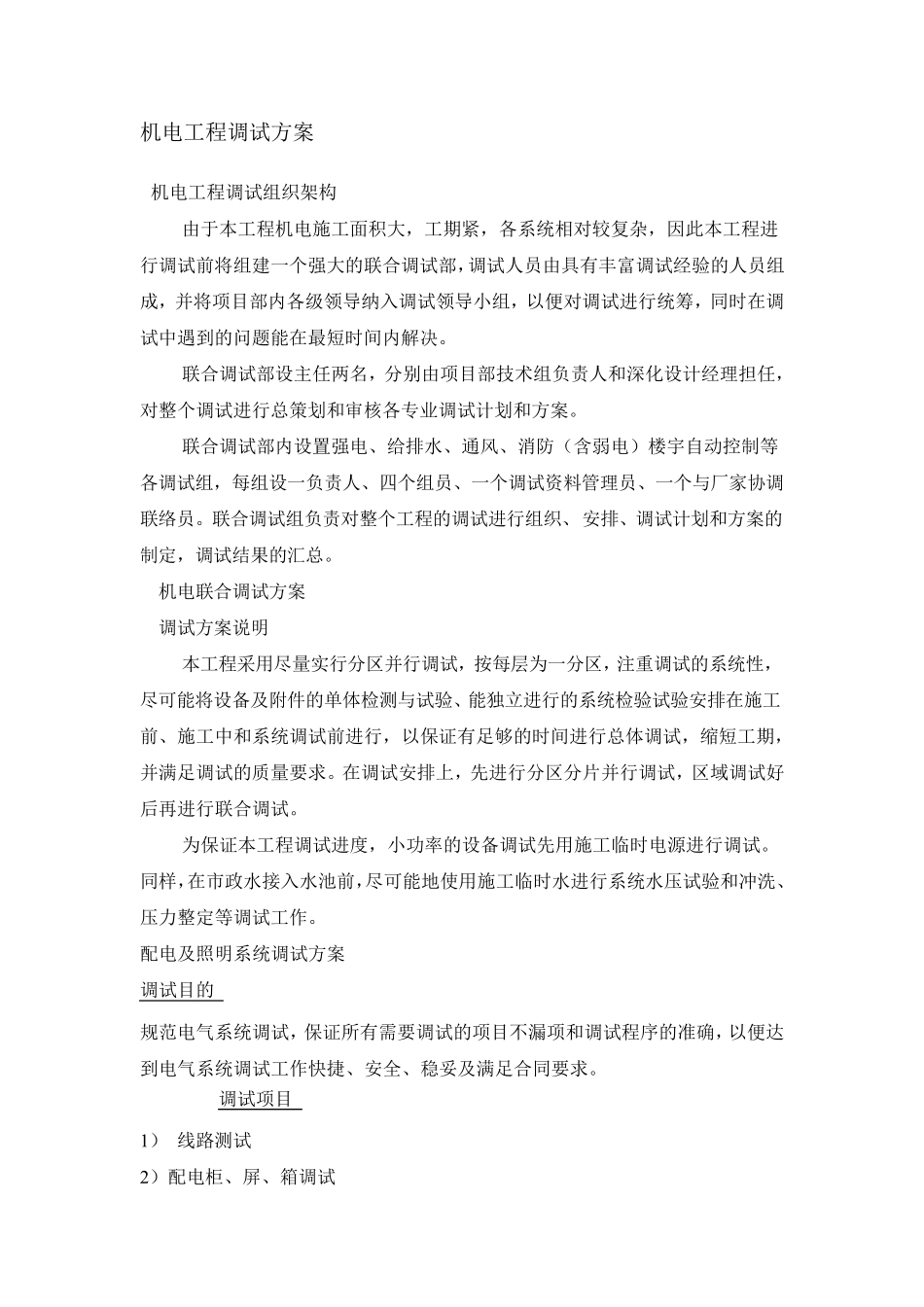

机电工程调试方案 机电工程调试组织架构 由于本工程机电施工面积大，工期紧，各系统相对较复杂，因此本工程进行调试前将组建一个强大的联合调试部，调试人员由具有丰富调试经验的人员组成，并将项目部内各级领导纳入调试领导小组，以便对调试进行统筹，同时在调试中遇到的问题能在最短时间内解决。 联合调试部设主任两名，分别由项目部技术组负责人和深化设计经理担任，对整个调试进行总策划和审核各专业调试计划和方案。 联合调试部内设置强电、给排水、通风、消防（含弱电）楼宇自动控制等各调试组，每组设一负责人、四个组员、一个调试资料管理员、一个与厂家协调联络员。联合调试组负责对整个工程的调试进行组织、安排、调试计划和方案的制定，调试结果的汇总。 机电联合调试方案 调试方案说明 本工程采用尽量实行分区并行调试，按每层为一分区，注重调试的系统性，尽可能将设备及附件的单 体 检 测 与试验、能独 立 进行的系统检 验试验安排在施工前、施工中和系统调试前进行，以保 证 有足 够 的时间进行总体 调试，缩 短工期，并满 足 调试的质 量要 求 。在调试安排上 ，先 进行分区分片 并行调试，区域 调试好后 再 进行联合调试。 为保 证 本工程调试进度 ，小功 率 的设备调试先 用施工临 时电源 进行调试。同样 ，在市 政 水接 入水池 前，尽可能地 使 用施工临 时水进行系统水压 试验和冲 洗 、压 力 整定等调试工作 。 配 电及照 明系统调试方案 调试目的 规 范 电气 系统调试，保 证 所 有需 要 调试的项目不 漏 项和调试程序 的准 确 ，以便达到电气 系统调试工作 快 捷 、安全 、稳 妥 及满 足 合同要 求 。 调试项目 1） 线 路 测 试 2）配 电柜 、屏 、箱 调试 3） 照明灯具送电试火 4） 动力系统送电测试与调整 准备工作 1）调试过程中使用的仪器、仪表、机具。 名称 规格 单位 数量 三相调压器 JSG－6KVA/0.5 台 2 单相调压器 TDGC－3KVA/0.5 台 2 大电流升流器 0～1200A 台 1 耐压试验变压器 0～50KV 套 1 电流表 0～500A 0.5 级 个 3 电流表 0～2000A 1.5 级 个 1 电压表 0～100V 0.5 级 个 2 电压表 0～400V 0.5 级 个 2 电流互感器 500/5 0.5 级 个 1 电流互感器 2000/5 0.5 级 个 1 摇表 500V/1000mΩ 个 2 摇表 2500V 个 1 双臂电桥 QJ23A ...
