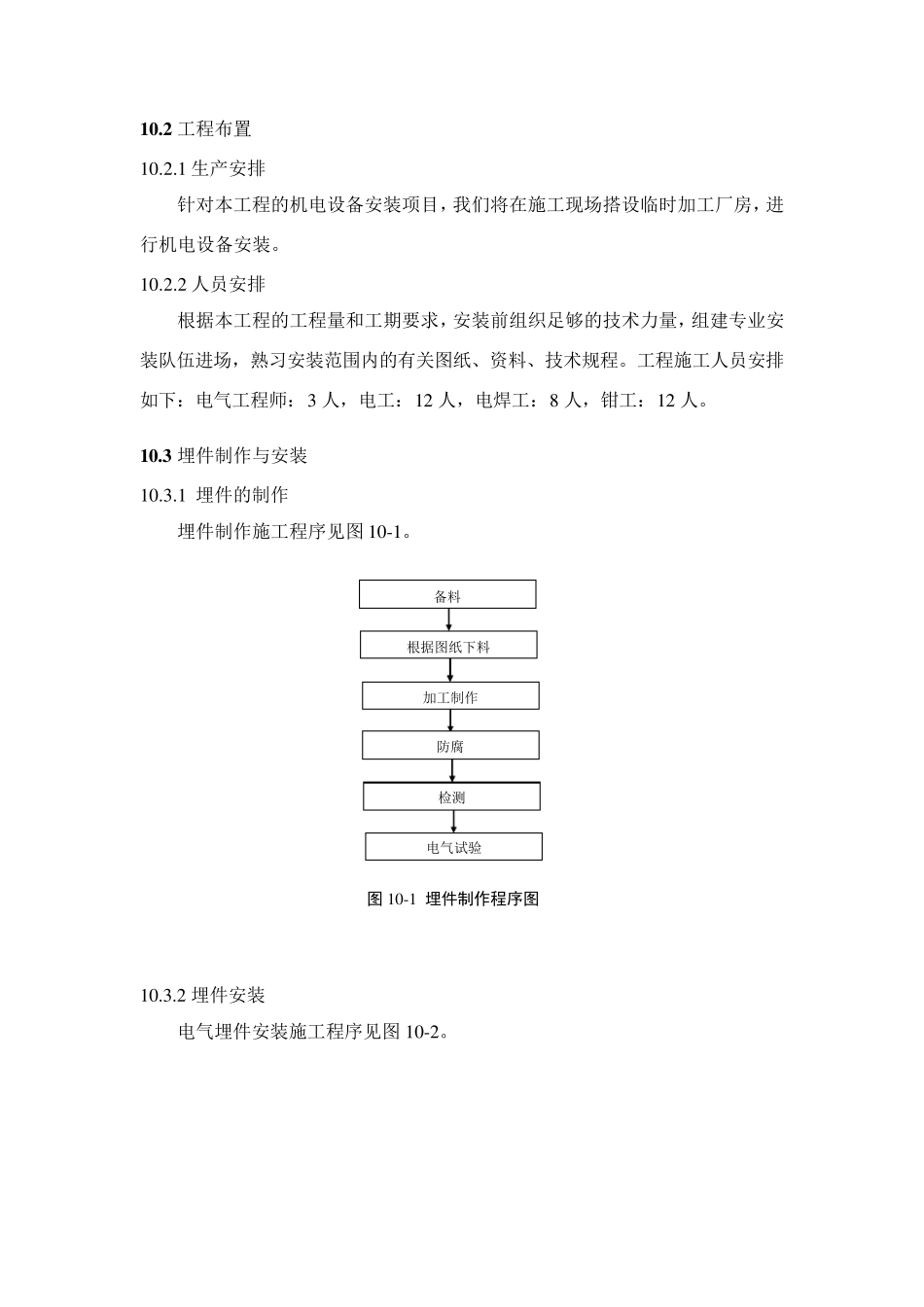

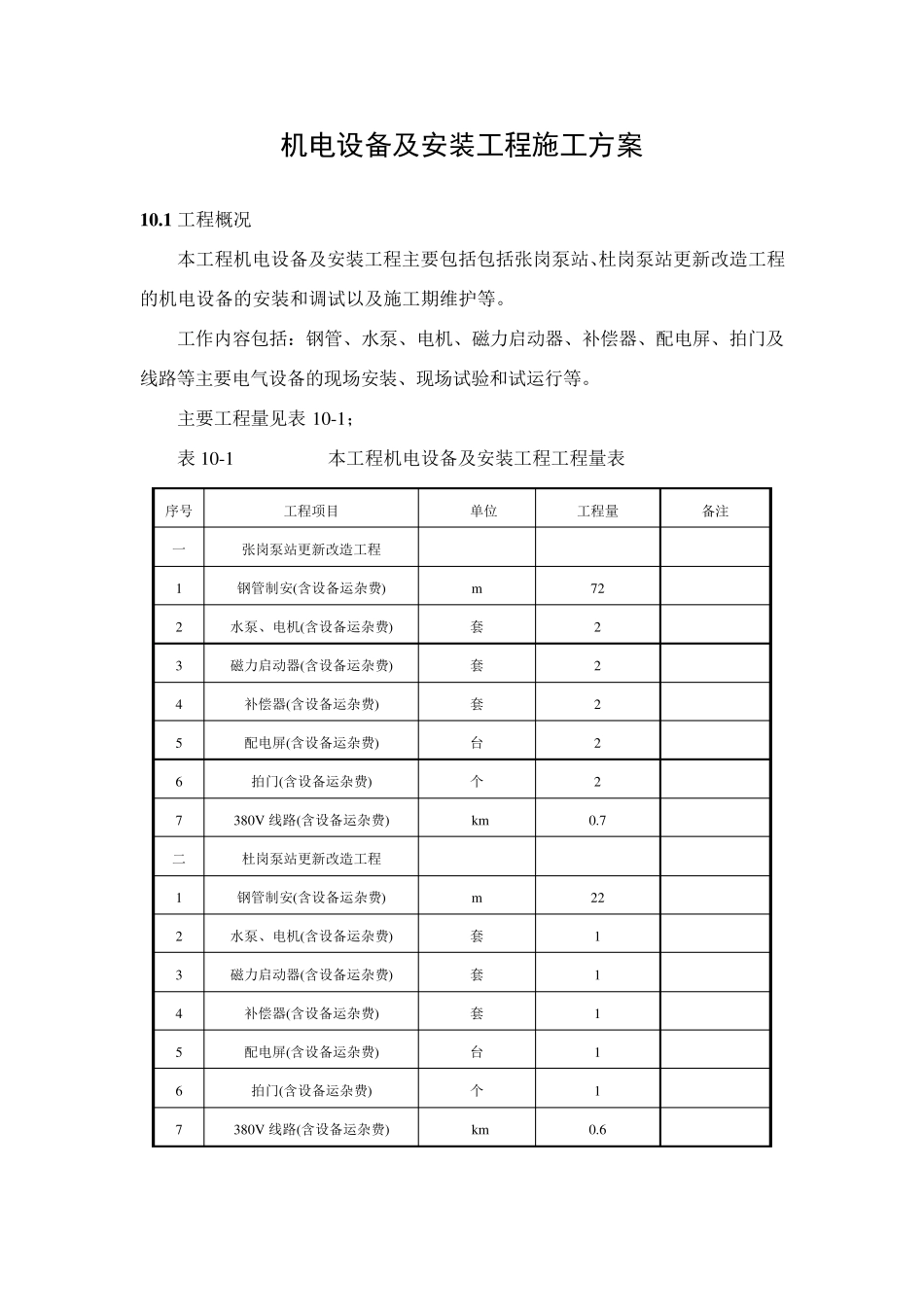

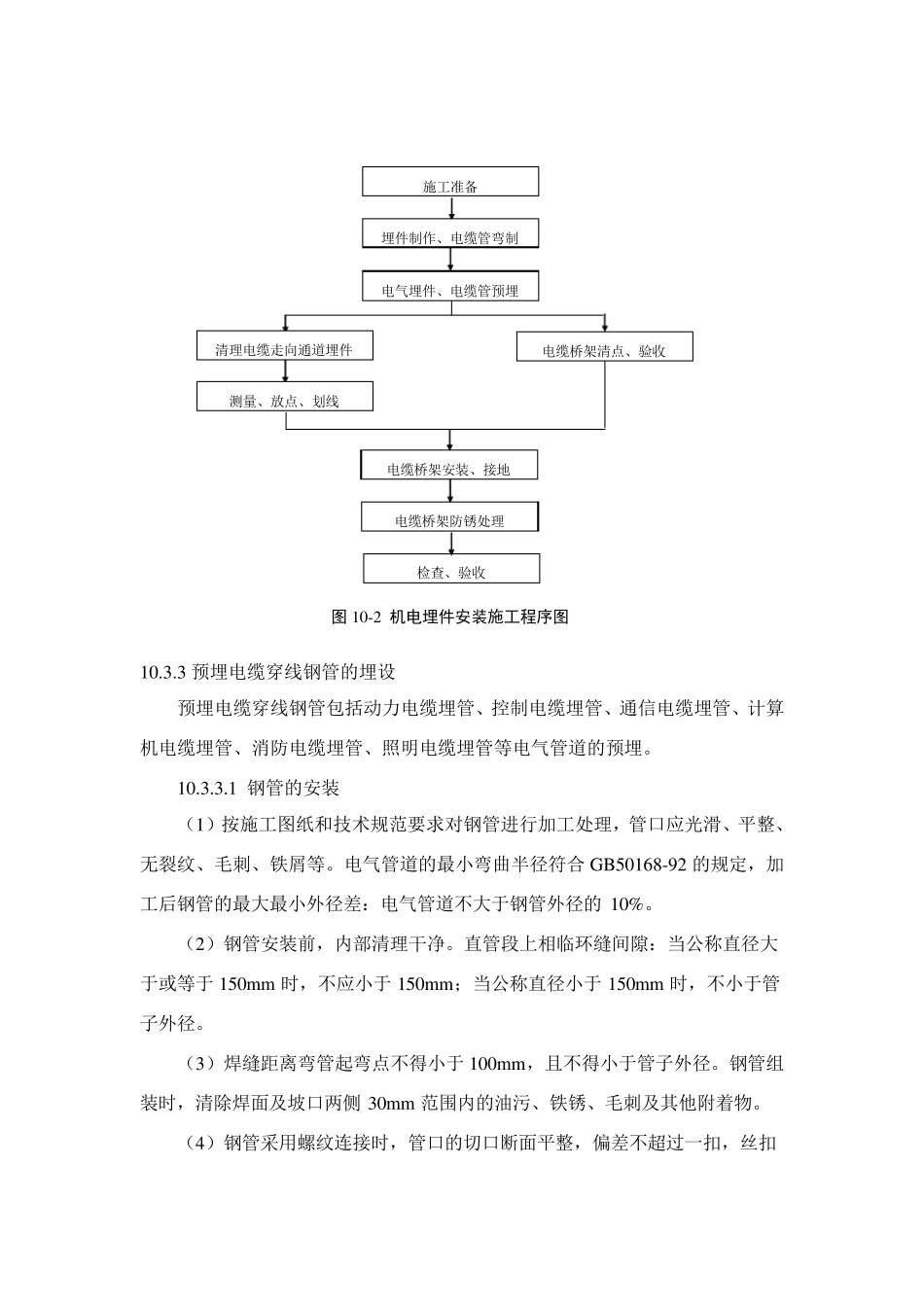

机电设备及安装工程施工方案 1 0 .1 工程概况 本工程机电设备及安装工程主要包括包括张岗泵站、杜岗泵站更新改造工程的机电设备的安装和调试以及施工期维护等。 工作内容包括：钢管、水泵、电机、磁力启动器、补偿器、配电屏、拍门及线路等主要电气设备的现场安装、现场试验和试运行等。 主要工程量见表 10-1； 表 10-1 本工程机电设备及安装工程工程量表 序号 工程项目 单位 工程量 备注 一 张岗泵站更新改造工程 1 钢管制安(含设备运杂费) m 72 2 水泵、电机(含设备运杂费) 套 2 3 磁力启动器(含设备运杂费) 套 2 4 补偿器(含设备运杂费) 套 2 5 配电屏(含设备运杂费) 台 2 6 拍门(含设备运杂费) 个 2 7 380V 线路(含设备运杂费) km 0.7 二 杜岗泵站更新改造工程 1 钢管制安(含设备运杂费) m 22 2 水泵、电机(含设备运杂费) 套 1 3 磁力启动器(含设备运杂费) 套 1 4 补偿器(含设备运杂费) 套 1 5 配电屏(含设备运杂费) 台 1 6 拍门(含设备运杂费) 个 1 7 380V 线路(含设备运杂费) km 0.6 1 0 .2 工程布置 1 0 .2 .1 生产安排 针对本工程的机电设备安装项目，我们将在施工现场搭设临时加工厂房，进行机电设备安装。 1 0 .2 .2 人员安排 根据本工程的工程量和工期要求，安装前组织足够的技术力量，组建专业安装队伍进场，熟习安装范围内的有关图纸、资料、技术规程。工程施工人员安排如下：电气工程师：3 人，电工：1 2 人，电焊工：8 人，钳工：1 2 人。 1 0 .3 埋件制作与安装 1 0 .3 .1 埋件的制作 埋件制作施工程序见图1 0 -1 。 1 0 .3 .2 埋件安装 电气埋件安装施工程序见图1 0 -2 。 根据图纸下料 加工制作 防腐 检测 电气试验 图1 0 -1 埋件制作程序图 备料 10.3.3 预埋电缆穿线钢管的埋设 预埋电缆穿线钢管包括动力电缆埋管、控制电缆埋管、通信电缆埋管、计算机电缆埋管、消防电缆埋管、照明电缆埋管等电气管道的预埋。 10.3.3.1 钢管的安装 （1）按施工图纸和技术规范要求对钢管进行加工处理，管口应光滑、平整、无裂纹、毛刺、铁屑等。电气管道的最小弯曲半径符合 GB50168-92 的规定，加工后钢管的最大最小外径差：电气管道不大于钢管外径的10%。 （2）钢管安装前，内部清理干净。直管段上相临环缝间隙：当公称直径大于或等于 150mm 时，不应小于 150mm；当公称直径小于 150mm ...
