机电设备安装监理实施细则

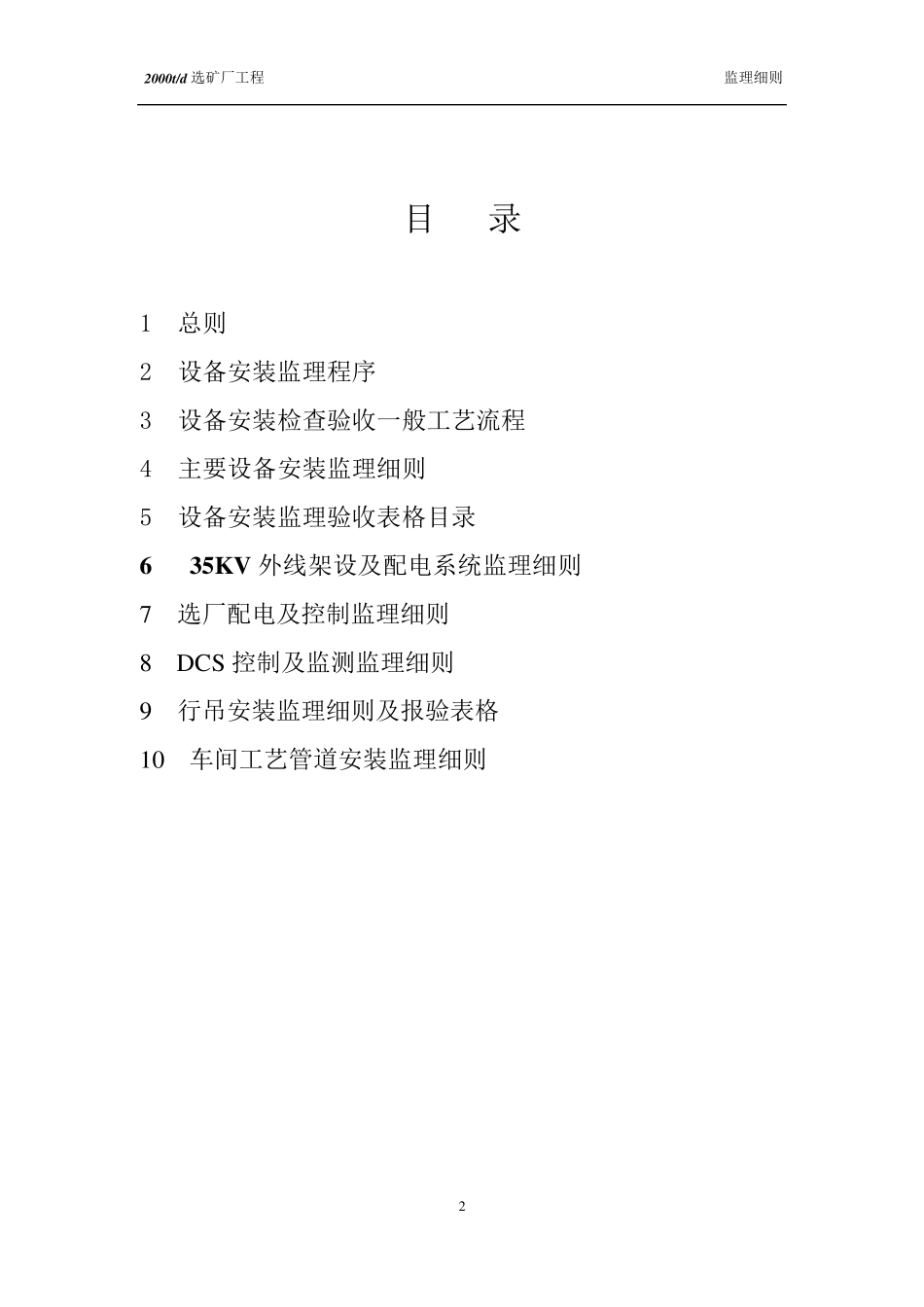

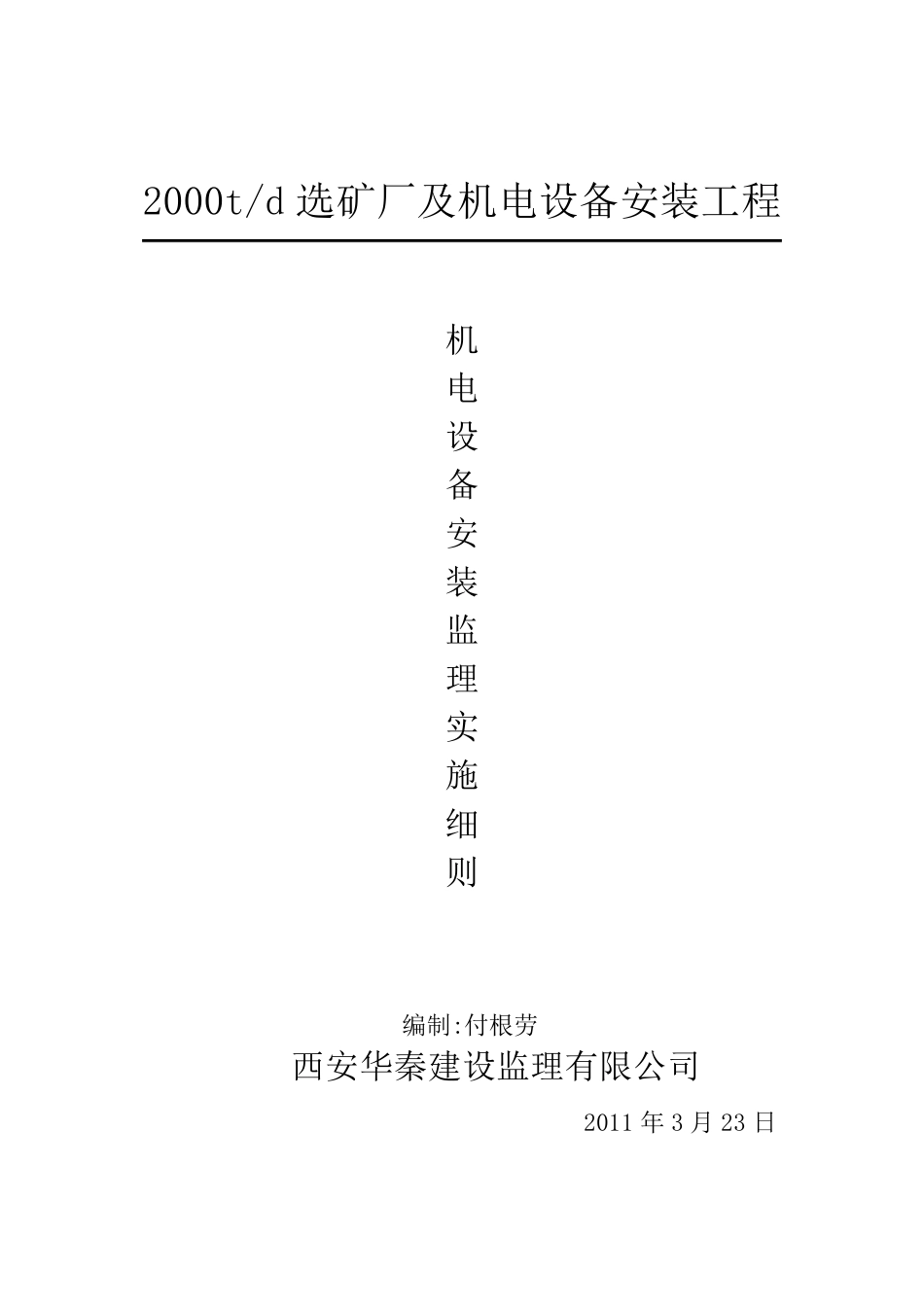

2000t/d 选矿厂及机电设备安装工程 机 电 设 备 安 装 监 理 实 施 细 则 编制:付根劳 西安华秦建设监理有限公司 2011 年 3 月 23 日 2000t/d 选矿厂工程 监理细则 2 目 录 1 总则 2 设备安装监理程序 3 设备安装检查验收一般工艺流程 4 主要设备安装监理细则 5 设备安装监理验收表格目录 6 35KV 外线架设及配电系统监理细则 7 选厂配电及控制监理细则 8 DCS控制及监测监理细则 9 行吊安装监理细则及报验表格 10 车间工艺管道安装监理细则 2000t/d 选矿厂工程 监理细则 3 1、 总则 1.1 本细则根据以下各有关规范、规定、规程制定。 1.1.1 设备安装工程施工及验收规范。《GB50276-2010》《GB50276-2010》选矿机械工程安装验收规范。《GB50377-2006》 1.1.2 建筑安装工程施工技术操作规程。 1.1.3 工程质量检验评定标准。 1.1.4 2000t/d 选厂安装工程招标投标文件，设备安装、设备采购的技术规定。 1.1.5 2000t/d 选厂设备安装施工合同。 1.2 细则中各条款为工程验收时需掌握的主要条款，用以指导本工程的质量控制，并参照执行。 1.3 对未涉及的内容及与国家标准、规范、规程不符之处，以国家标准、规范、规程为准。 1.4 实施细则总的要求承包商要做到：开工有报告；施工有措施；技术有交底；定位有复查专检；材料有质保书；产品有合格证；材料、设备有试验；隐蔽工程有记录；质量有自检；交工有资料等。并要求：严格按合同条款、技术规范执行；严格按设计图纸，操作规程施工；严格按施工顺序、施工规范验收。 1.5 施工中做到严格而不叼难，灵活而不违规的宗旨。 2. 设备安装监理程序 2.1 审核承包商、分包商、设备材料供应商的资质。资质审核包括以下内容： 2.1.1 承包合同与分包合同，设备采购供货商合同。 2.1.2 承包范围，性质是否与资质等级相符。 2.1.3 特殊工种岗位证.(如起重工、电焊 工、电工、钳 工等) 2000t/d 选矿厂工程 监理细则 4 2 .1 .4 特殊设备安装许可证(如变电所，起重设备) 2 .2 审核施工组织设计及施工方案。 2 .2 .1 施工组织设计中,有无可靠的组织措施、技术措施，有无完整的质保体系，施工程序施工方法是否切实可行。 2 .2 .2 根据总进度计划，安装进度横道图及劳动力安排是否可行。 2 .2 .3 对重要的分项工程，重要的施工工序，技术关键，要求承包商制定专项施工方案，如起重设备、浓密机、磨矿设备、浮...
