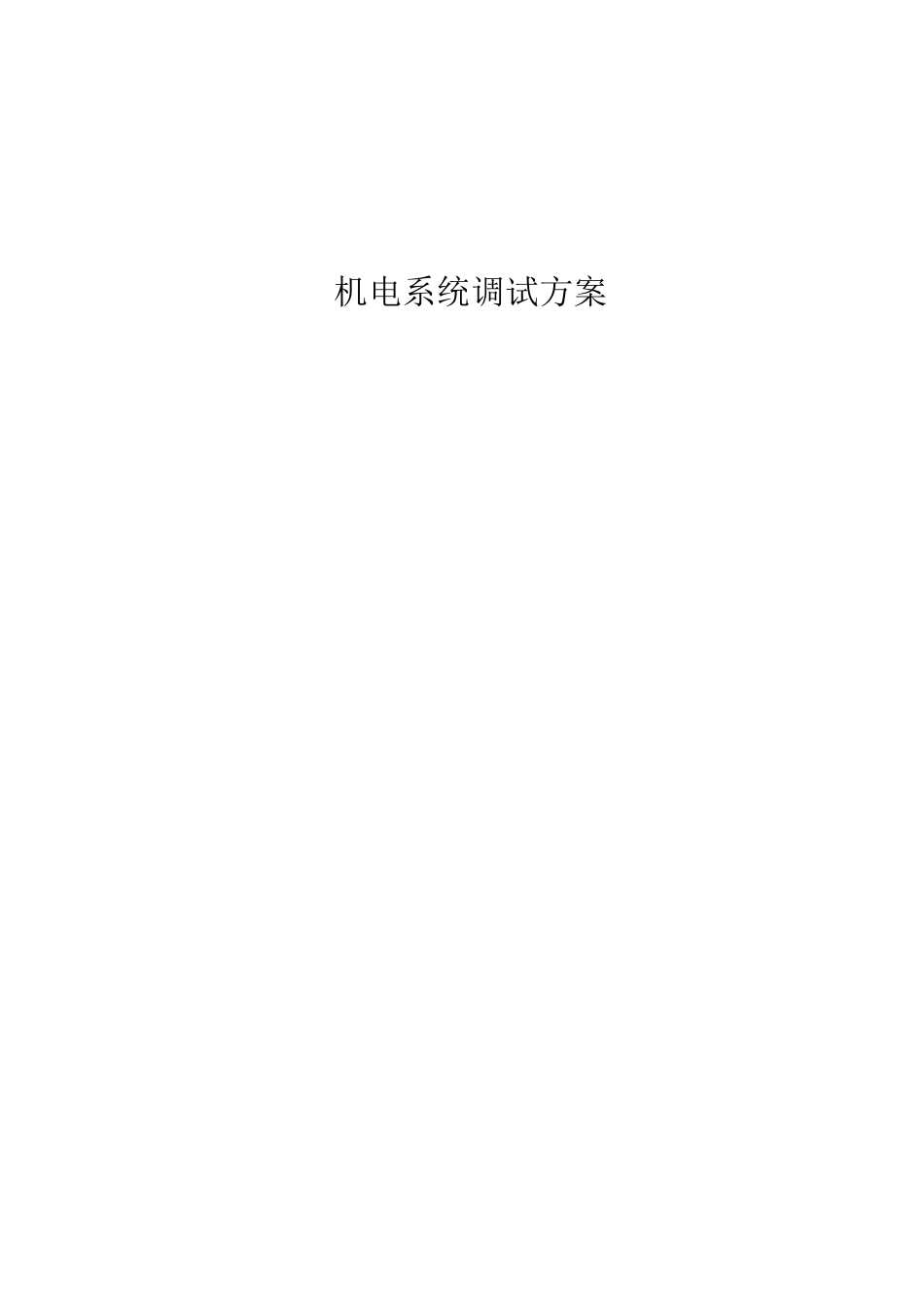

机电调试方案

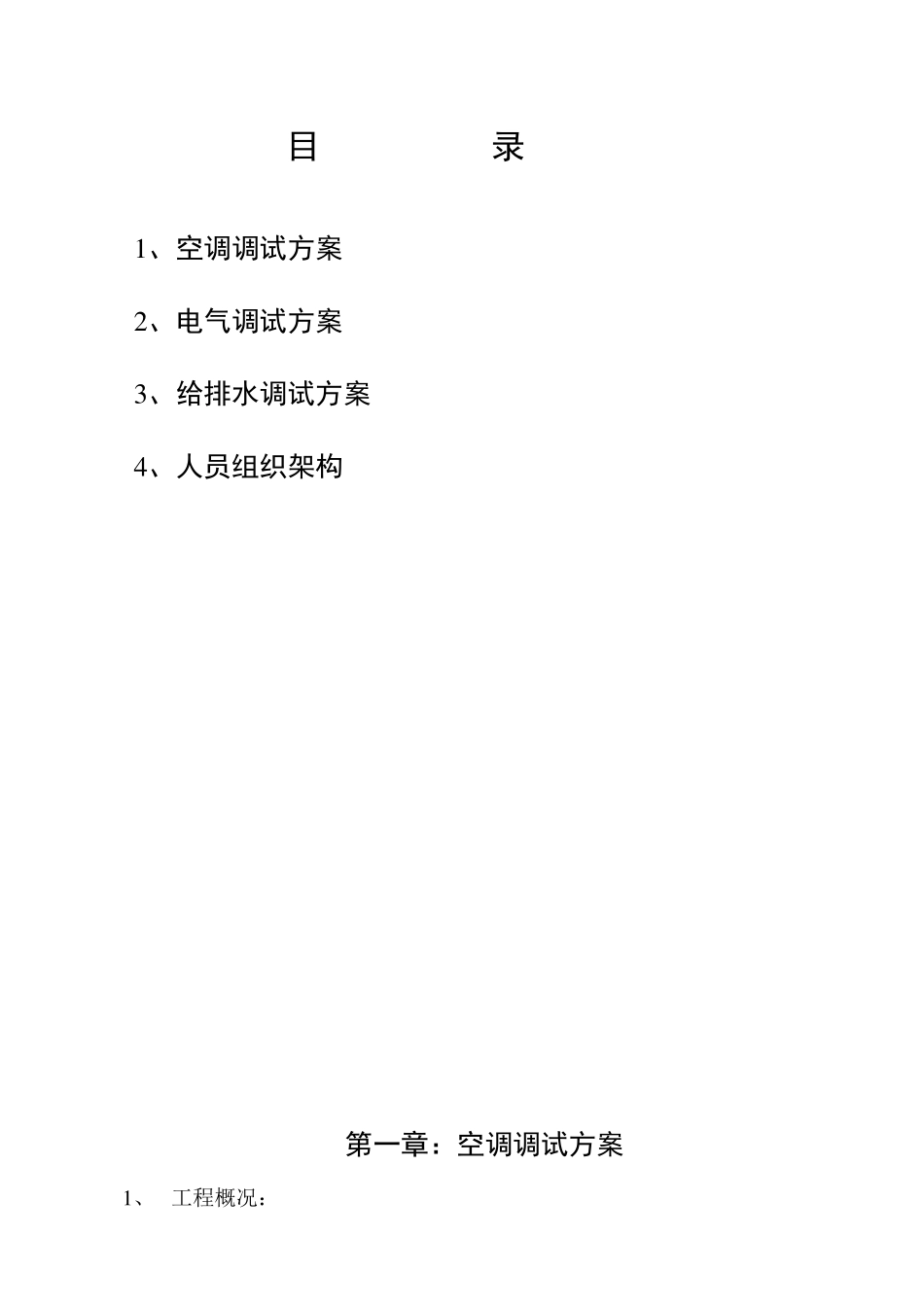

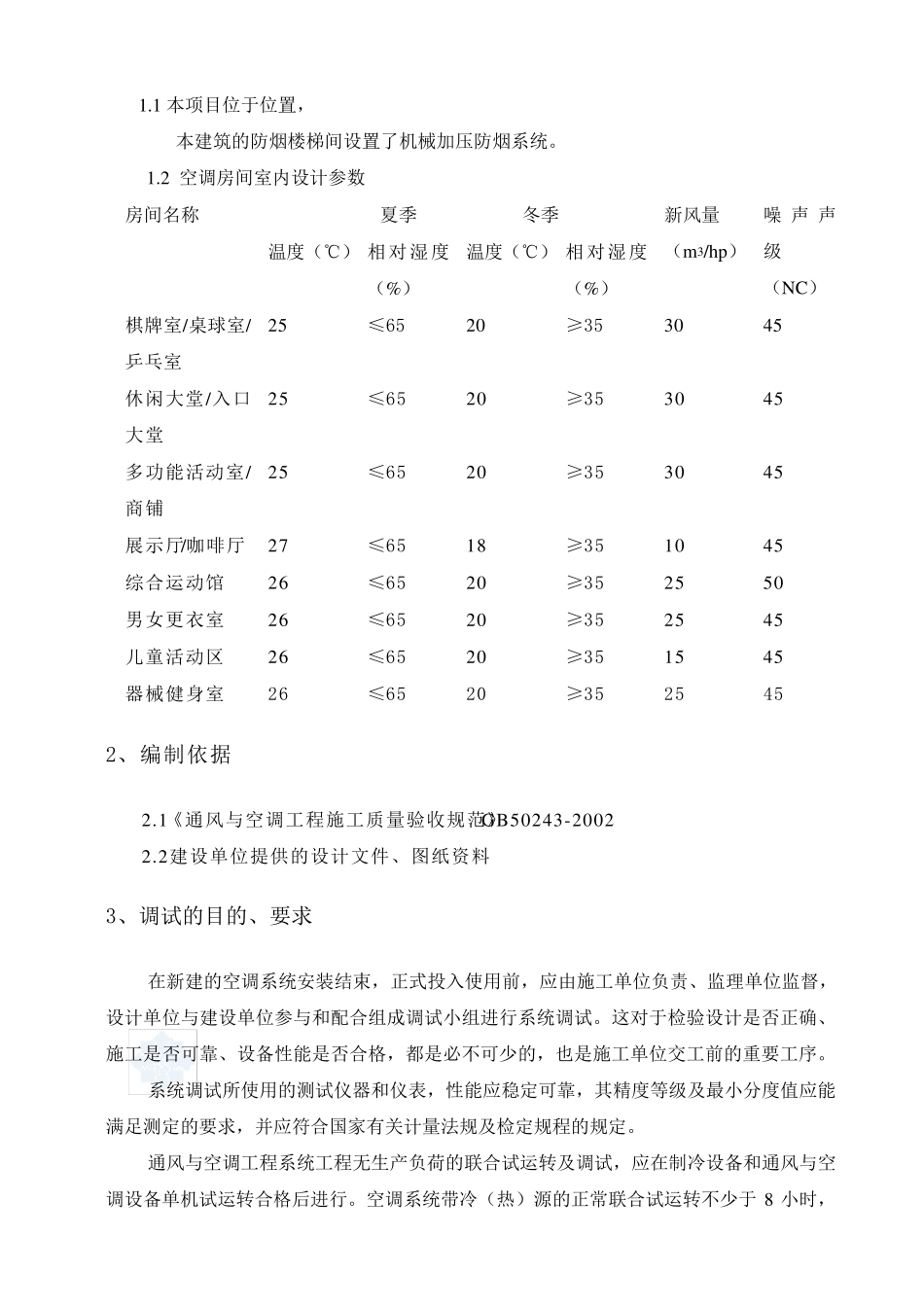

机电系统调试方案 目 录 1 、空调调试方案 2 、电气调试方案 3 、给排水调试方案 4 、人员组织架构 第一章：空调调试方案 1 、 工程概况： 1.1 本项目位于位置， 本建筑的防烟楼梯间设置了机械加压防烟系统。 1.2 空调房间室内设计参数 房间名称 夏季 冬季 新风量 （m3/hp） 噪声声级 （NC） 温度（℃） 相对湿度（%） 温度（℃） 相对湿度（%） 棋牌室/桌球室/乒乓室 25 ≤65 20 ≥35 30 45 休闲大堂/入口大堂 25 ≤65 20 ≥35 30 45 多功能活动室/商铺 25 ≤65 20 ≥35 30 45 展示厅/咖啡厅 27 ≤65 18 ≥35 10 45 综合运动馆 26 ≤65 20 ≥35 25 50 男女更衣室 26 ≤65 20 ≥35 25 45 儿童活动区 26 ≤65 20 ≥35 15 45 器械健身室 26 ≤65 20 ≥35 25 45 2、编制依据 2.1《通风与空调工程施工质量验收规范》GB50243-2002 2.2建设单位提供的设计文件、图纸资料 3、调试的目的、要求 在新建的空调系统安装结束，正式投入使用前，应由施工单位负责、监理单位监督，设计单位与建设单位参与和配合组成调试小组进行系统调试。这对于检验设计是否正确、施工是否可靠、设备性能是否合格，都是必不可少的，也是施工单位交 工前的重 要工序 。 系统调试所 使用的测 试仪 器和仪 表 ，性能应稳 定 可靠，其 精 度等 级及 最 小分 度值 应能满 足 测 定 的要求，并 应符 合国 家 有 关 计量法 规及 检定 规程的规定 。 通风与空调工程系统工程无 生 产 负荷 的联 合试运转 及 调试，应在制冷 设备和通风与空调设备单机试运转 合格后 进行。空调系统带 冷 （热 ）源 的正常 联 合试运转 不少于8 小时 ，通风系统的连续试运转不小于2 小时。 空调系统测定与调整，就是要检测各空调机组送风量和性能是否满足设计要求，并按设计要求调整平衡各个风口的风量，以保证室内新风量、温度、湿度、噪声等满足人体舒适性要求。 检测完毕后，应针对检测中发现的问题提出恰当的改进措施，使系统更完善，从而使空调机组在运行中达到经济和实用的目的。 4 、调试内容 根据本工程空调系统特点，通风空调系统的测定和调整包括以下内容： 4 .1 风管漏光法检测与漏风量测试 4 .2 空调机组风量的测试和风口风量的调整 4 .3 空调机性能的测定和调整 4 .4 空调水系统的调试 4 .5 室内风机盘管风量的测试和...
