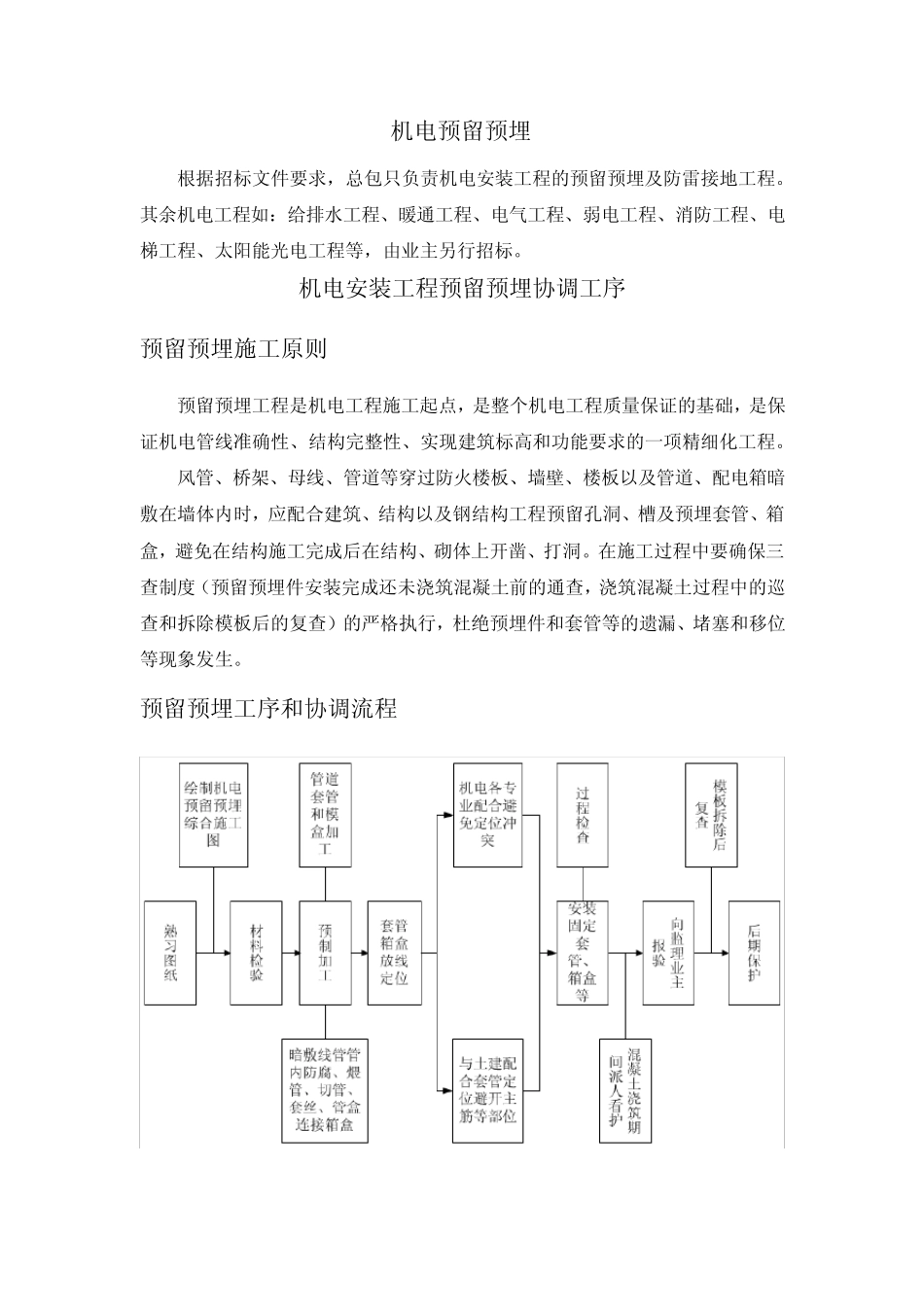

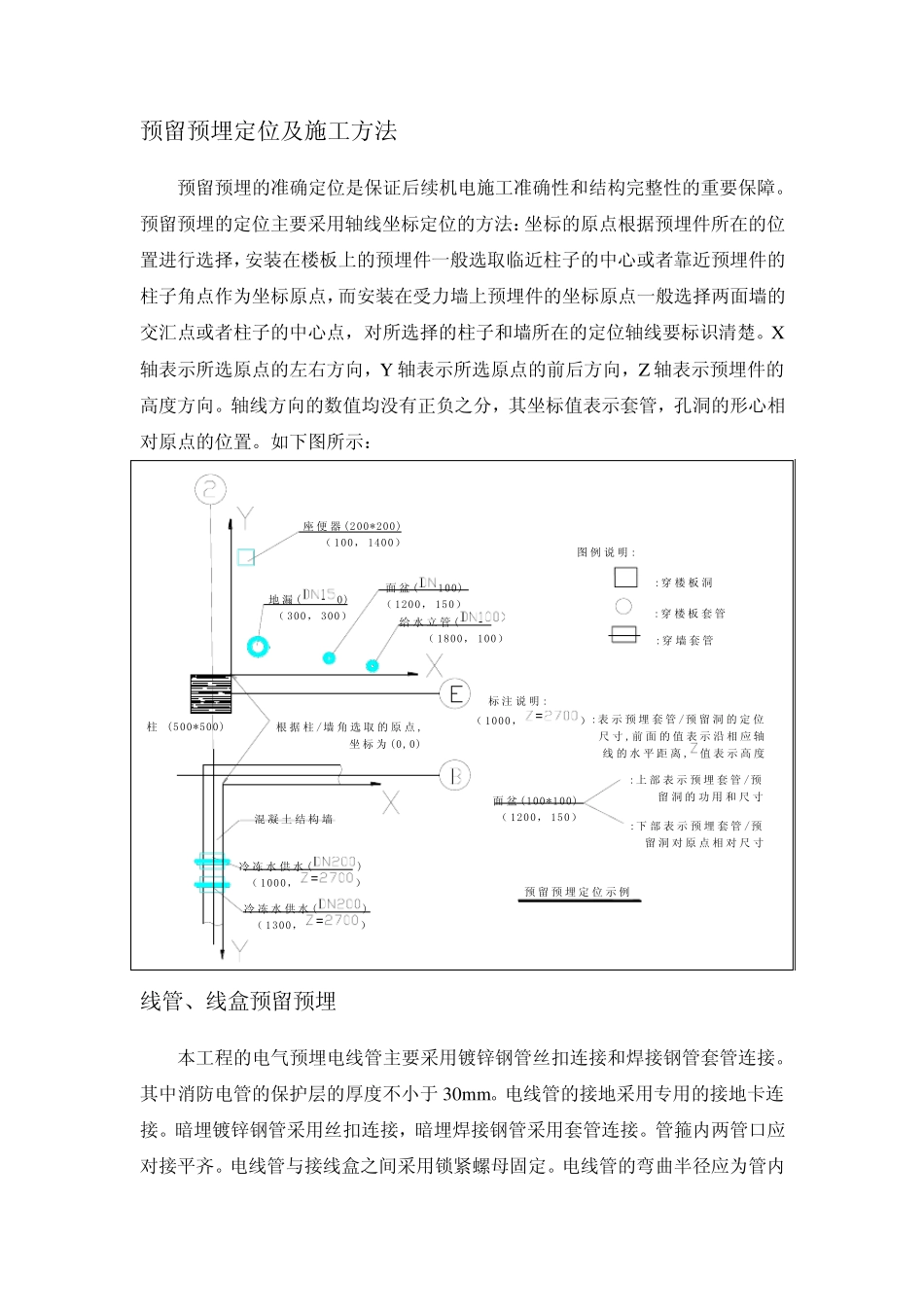

机电预留预埋 根据招标文件要求,总包只负责机电安装工程的预留预埋及防雷接地工程。其余机电工程如:给排水工程、暖通工程、电气工程、弱电工程、消防工程、电梯工程、太阳能光电工程等,由业主另行招标。 机电安装工程预留预埋协调工序 预留预埋施工原则 预留预埋工程是机电工程施工起点,是整个机电工程质量保证的基础,是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。 风管、桥架、母线、管道等穿过防火楼板、墙壁、楼板以及管道、配电箱暗敷在墙体内时,应配合建筑、结构以及钢结构工程预留孔洞、槽及预埋套管、箱盒,避免在结构施工完成后在结构、砌体上开凿、打洞。在施工过程中要确保三查制度(预留预埋件安装完成还未浇筑混凝土前的通查,浇筑混凝土过程中的巡查和拆除模板后的复查)的严格执行,杜绝预埋件和套管等的遗漏、堵塞和移位等现象发生。 预留预埋工序和协调流程 预留预埋定位及施工方法 预留预埋的准确定位是保证后续机电施工准确性和结构完整性的重要保障。预留预埋的定位主要采用轴线坐标定位的方法:坐标的原点根据预埋件所在的位置进行选择,安装在楼板上的预埋件一般选取临近柱子的中心或者靠近预埋件的柱子角点作为坐标原点,而安装在受力墙上预埋件的坐标原点一般选择两面墙的交汇点或者柱子的中心点,对所选择的柱子和墙所在的定位轴线要标识清楚。X轴表示所选原点的左右方向,Y 轴表示所选原点的前后方向,Z 轴表示预埋件的高度方向。轴线方向的数值均没有正负之分,其坐标值表示套管,孔洞的形心相对原点的位置。如下图所示: 线管、线盒预留预埋 本工程的电气预埋电线管主要采用镀锌钢管丝扣连接和焊接钢管套管连接。其中消防电管的保护层的厚度不小于30m m。电线管的接地采用专用的接地卡连接。暗埋镀锌钢管采用丝扣连接,暗埋焊接钢管采用套管连接。管箍内两管口应对接平齐。电线管与接线盒之间采用锁紧螺母固定。电线管的弯曲半径应为管内:表示预埋套管/预留洞的定位尺寸,前面的值表示沿相应轴线的水平距离,值表示高度(1000,):下部 表示预埋套管/预留洞对原点相对尺寸根据柱/墙角选取的原点,坐标为(0,0):上部 表示预埋套管/预留洞的功 用和尺寸面盆 (100*100)(1200,150):穿 楼板洞:穿 楼板套管:穿 墙套管混 凝 土 结构墙冷 冻 水供 水()(1300,)冷 冻 水供 水()(1000,)给 水立 管((1800,100)柱 (500*500)座 便 器 (200*200)(10...
