机组探头安装校验检查规程

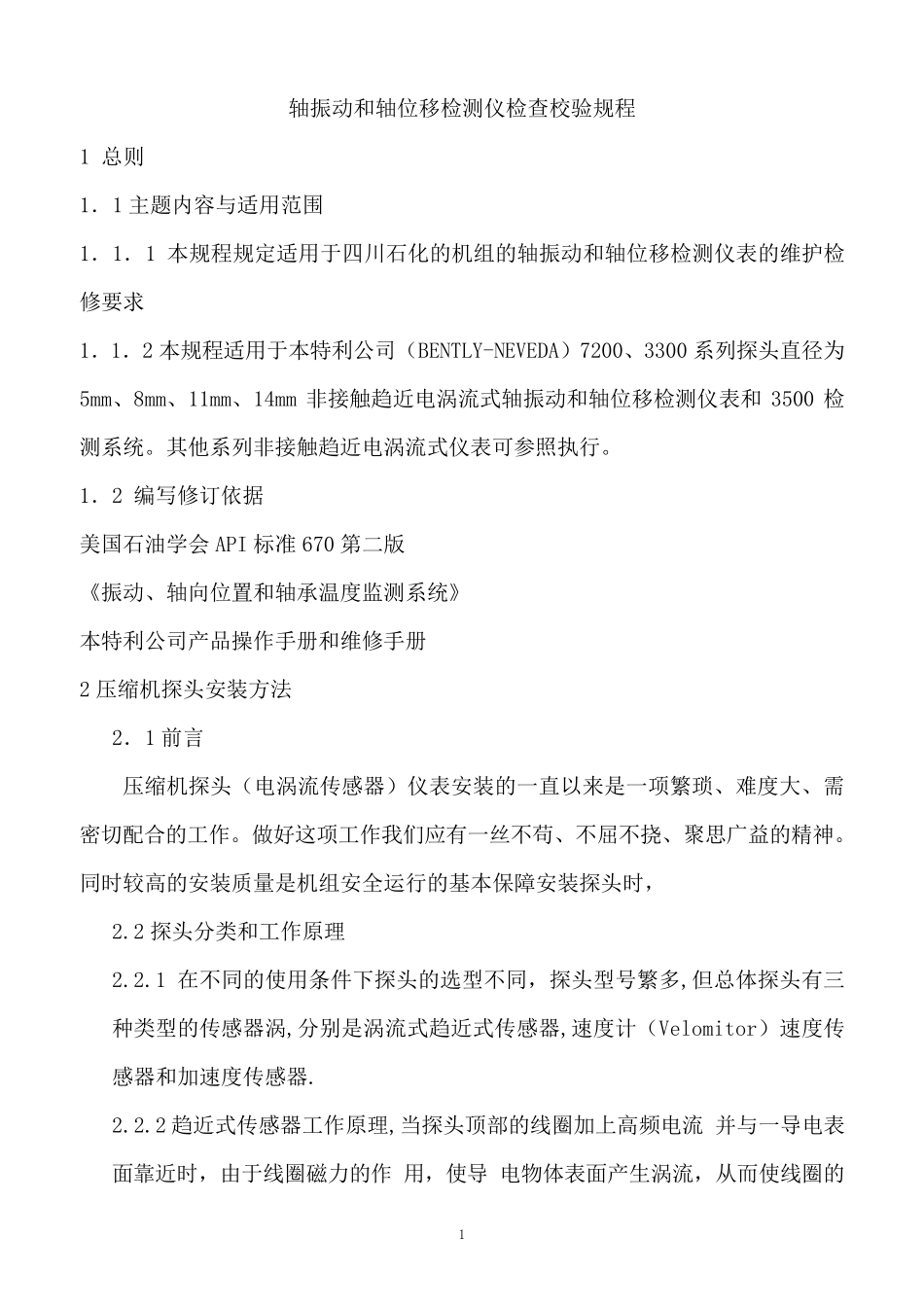

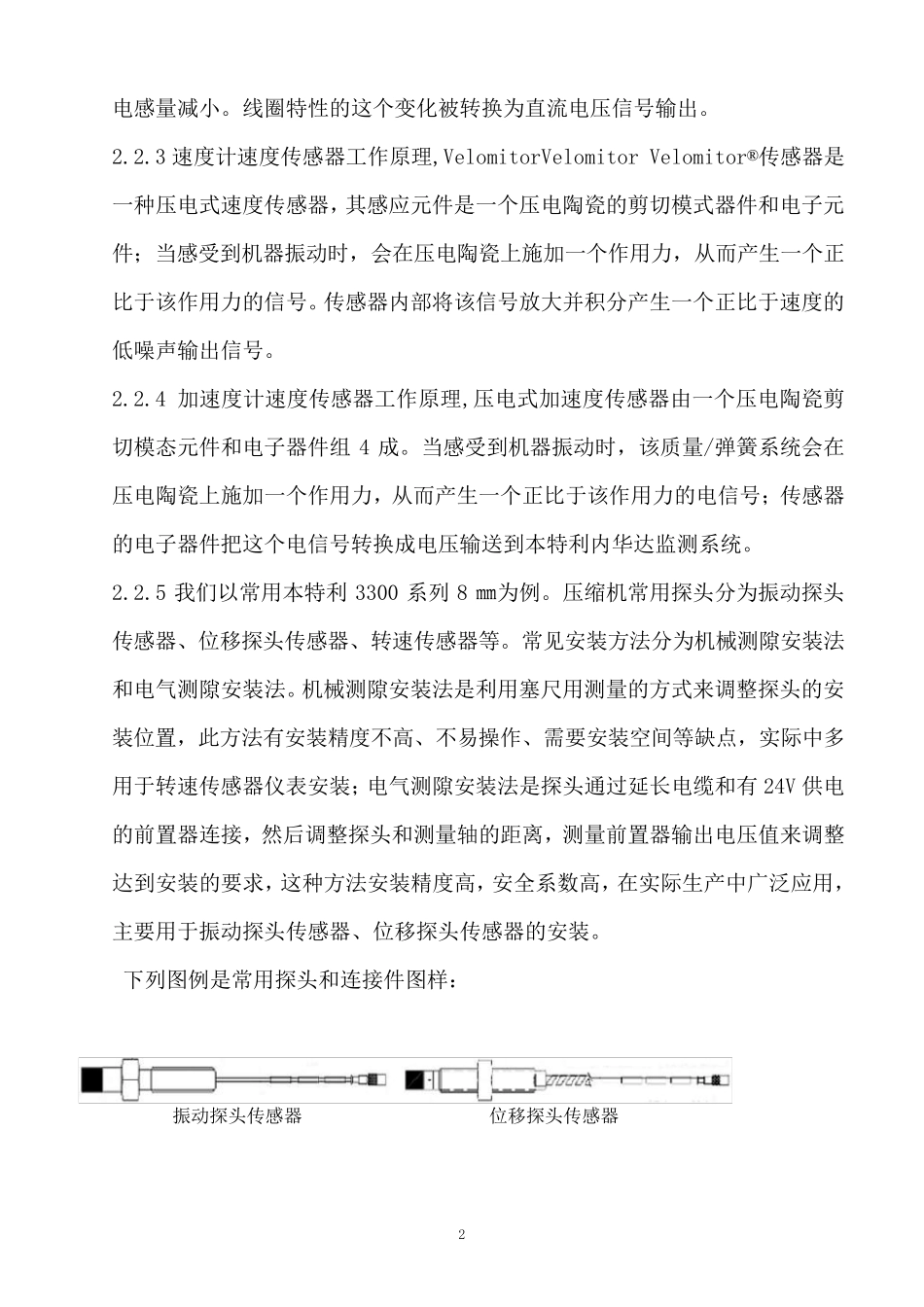

1 轴振动和轴位移检测仪检查校验规程 1 总则 1．1 主题内容与适用范围 1．1．1 本规程规定适用于四川石化的机组的轴振动和轴位移检测仪表的维护检修要求 1．1．2 本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300 系列探头直径为5mm、8mm、11mm、14mm 非接触趋近电涡流式轴振动和轴位移检测仪表和3500 检测系统。其他系列非接触趋近电涡流式仪表可参照执行。 1．2 编写修订依据 美国石油学会 API 标准 670 第二版 《振动、轴向位置和轴承温度监测系统》 本特利公司产品操作手册和维修手册 2 压缩机探头安装方法 2．1 前言 压缩机探头（电涡流传感器）仪表安装的一直以来是一项繁琐、难度大、需密切配合的工作。做好这项工作我们应有一丝不苟、不屈不挠、聚思广益的精神。同时较高的安装质量是机组安全运行的基本保障安装探头时， 2.2 探头分类 和工作原 理 2.2.1 在 不同的使 用条 件 下 探头的选 型 不同，探头型 号 繁多 ,但 总体 探头有三种 类 型 的传感器涡,分别 是涡流式趋近式传感器,速 度计 （Velomitor）速 度传感器和加 速 度传感器. 2.2.2 趋近式传感器工作原 理 ,当 探头顶 部 的线 圈 加 上 高频 电流 并 与一导 电表面 靠 近时，由 于线 圈 磁 力 的作 用，使 导 电物 体 表面 产生 涡流，从 而 使 线 圈 的2 电感量减小。线圈特性的这个变化被转换为直流电压信号输出。 2.2.3 速度计速度传感器工作原理,VelomitorVelomitor Velomitor®传感器是一种压电式速度传感器，其感应元件是一个压电陶瓷的剪切模式器件和电子元件；当感受到机器振动时，会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的信号。传感器内部将该信号放大并积分产生一个正比于速度的低噪声输出信号。 2.2.4 加速度计速度传感器工作原理,压电式加速度传感器由一个压电陶瓷剪切模态元件和电子器件组4 成。当感受到机器振动时，该质量/弹簧系统会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的电信号；传感器的电子器件把这个电信号转换成电压输送到本特利内华达监测系统。 2.2.5 我们以常用本特利3300 系列8 ㎜为例。压缩机常用探头分为振动探头传感器、位移探头传感器、转速传感器等。常见安装方法分为机械测隙安装法和电气测隙安装法。机械测隙安装法是利用塞尺用测量的方式来调整探头的安装位置，此方法有安装精度不高、不易操作...
