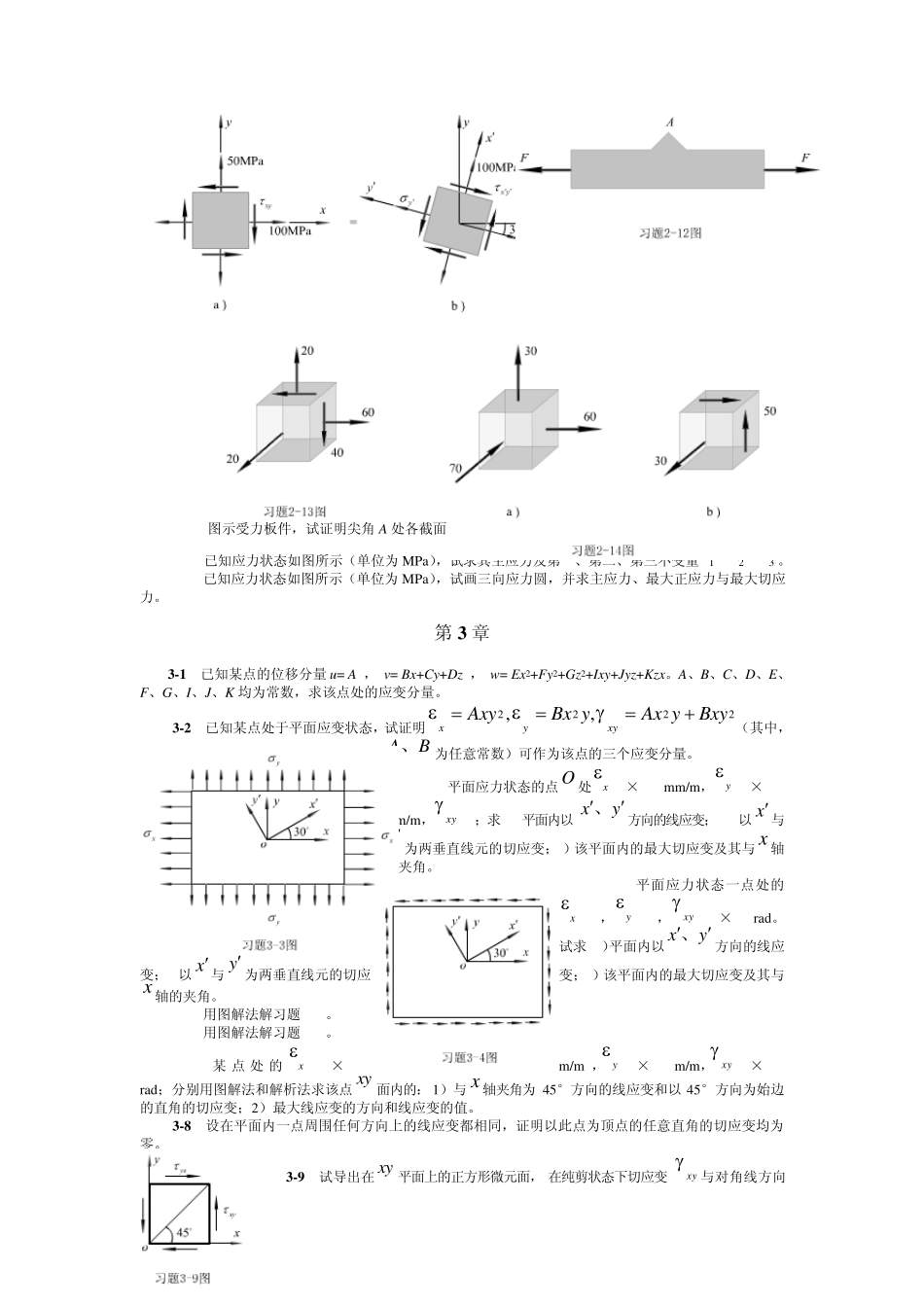

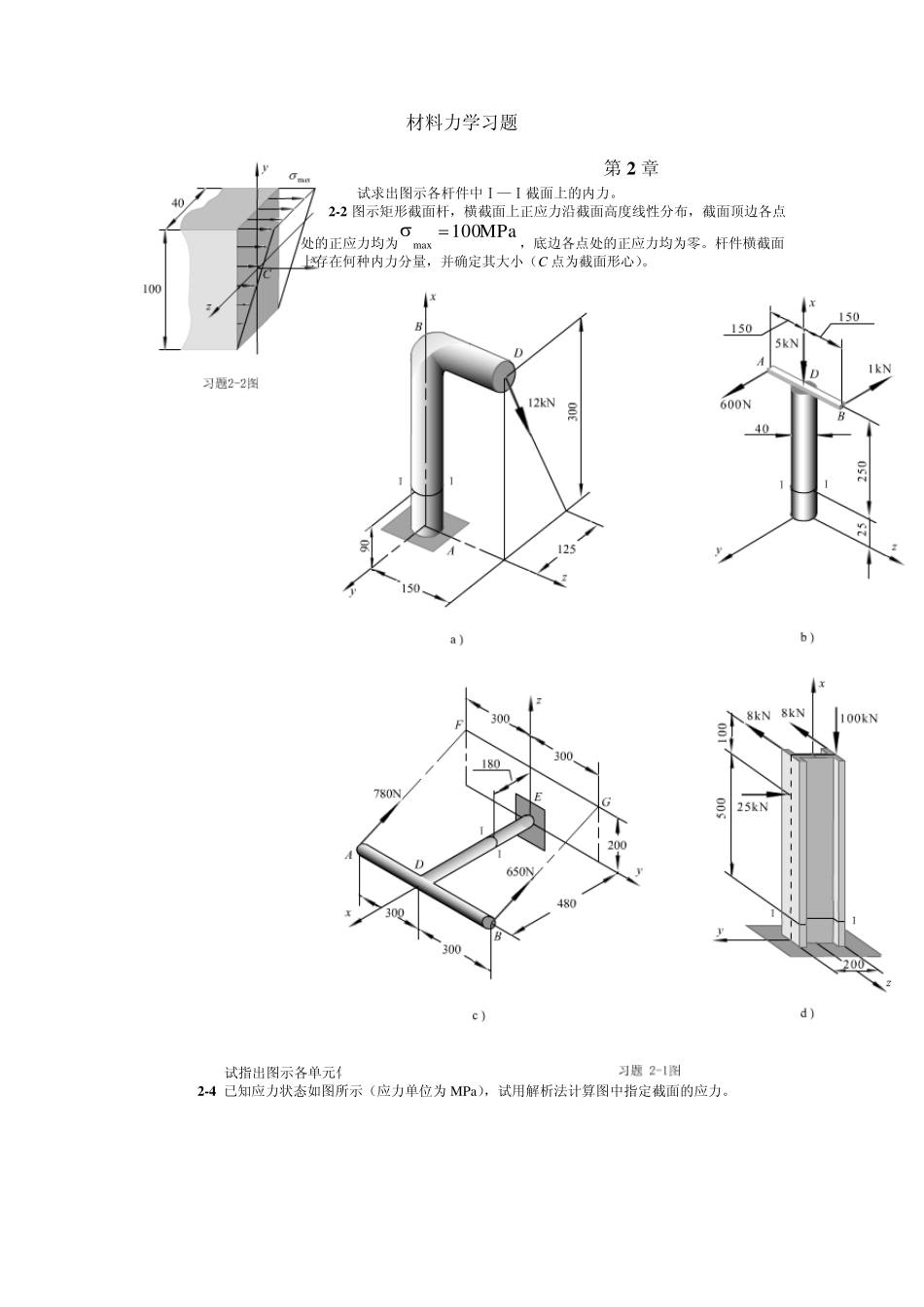

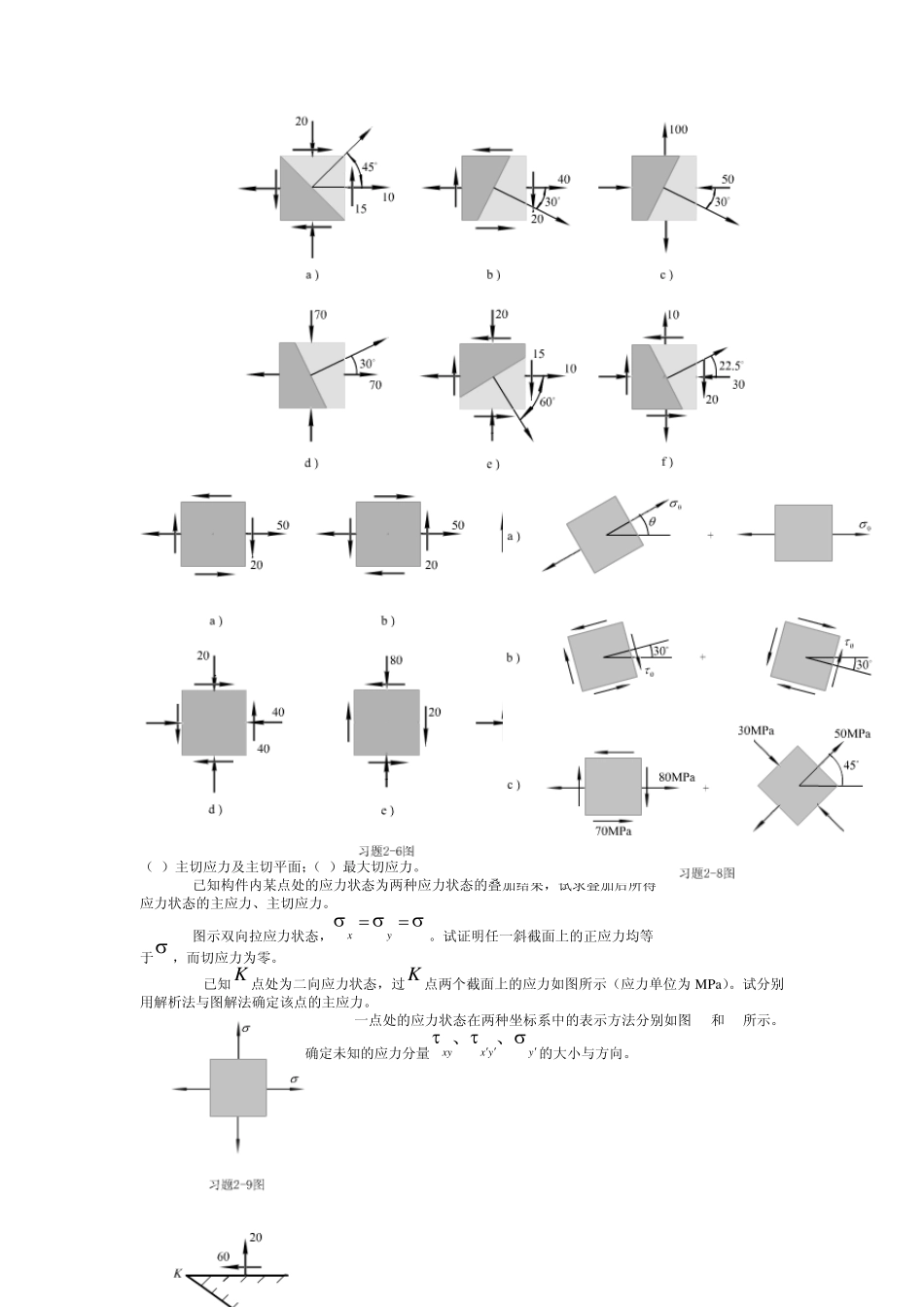

材料力学习题 第2 章 2-1 试求出图示各杆件中Ⅰ—Ⅰ截面上的内力。 2 -2 图示矩形截面杆,横截面上正应力沿截面高度线性分布,截面顶边各点处的正应力均为MPa100max ,底边各点处的正应力均为零。杆件横截面上存在何种内力分量,并确定其大小(C 点为截面形心)。 2-3 试指出图示各单元体表示哪种应力状态。 2 -4 已知应力状态如图所示(应力单位为 MPa),试用解析法计算图中指定截面的应力。 2-5 试作应力圆来确定习题2-4图中指定截面的应力。 2-6已知应力状态如图所示(应力单位为MPa),试用解析法求:(1)主应力及主方向;(2)主切应力及主切平面;(3)最大切应力。 2-7 已知应力状态如习题2-6图所示,试作应力圆来确定:(1)主应力及主方向; (2)主切应力及主切平面;(3)最大切应力。 2-8已知构件内某点处的应力状态为两种应力状态的叠加结果,试求叠加后所得 应力状态的主应力、主切应力。 2-9图示双向拉应力状态,yx。试证明任一斜截面上的正应力均等 于 ,而切应力为零。 2-10 已知K 点处为二向应力状态,过K 点两个截面上的应力如图所示(应力单位为MPa)。试分别用解析法与图解法确定该点的主应力。 2-11 一点处的应力状态在两种坐标系中的表示方法分别如图 a)和 b)所示。试确定未知的应力分量yyxxy、、的大小与方向。 2-12 图示受力板件,试证明尖角A 处各截面的正应力与切应力均为零。 2-13 已知应力状态如图所示(单位为MPa),试求其主应力及第一、第二、第三不变量321III、、。 2-14 已知应力状态如图所示(单位为MPa),试画三向应力圆,并求主应力、最大正应力与最大切应力。 第3 章 3 -1 已知某点的位移分量u= A , v= Bx+Cy+Dz , w= Ex2+Fy2+Gz2+Ixy+Jyz+Kzx。A、B、C、D、E、F、G、I、J、K 均为常数,求该点处的应变分量。 3 -2 已知某点处于平面应变状态,试证明2222,,BxyyAxyBxAxyxyyx(其中,BA、为任意常数)可作为该点的三个应变分量。 3-3 平面应力状态的点O 处x=6×10-4 mm/m,y=4×10-4 mm/m,xy=0;求:1)平面内以yx、方向的线应变;2)以x与y为两垂直线元的切应变;3)该平面内的最大切应变及其与x 轴的夹角。 3-4 平面应力状态一点处的x= 0,y= 0,xy=-1×10-8rad。试求:1)平面内以yx、方向的线应变;2)以x与y为两垂直线元的切应变;3)该平面内的最大切应变...
