光伏电站项目方案

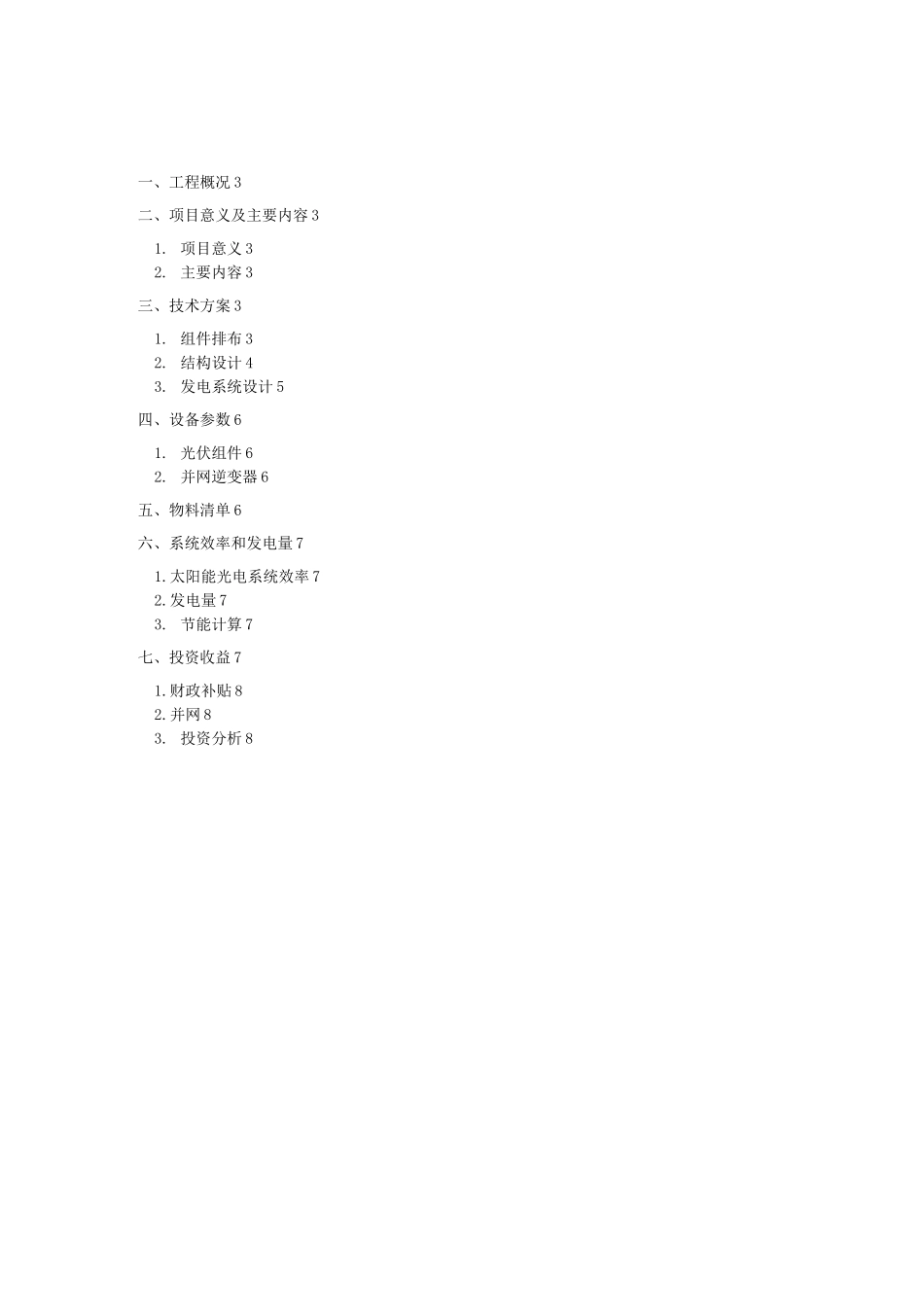

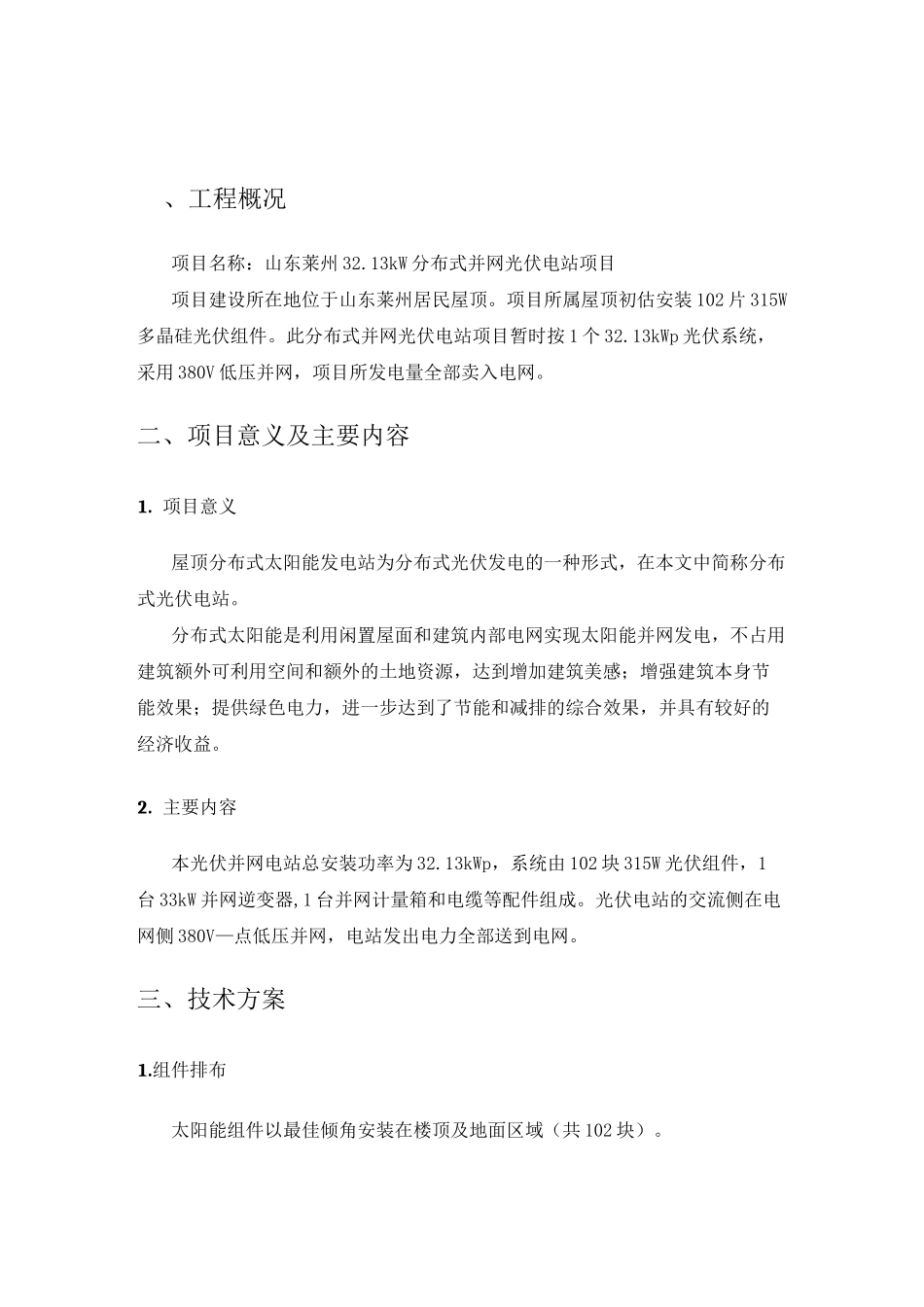

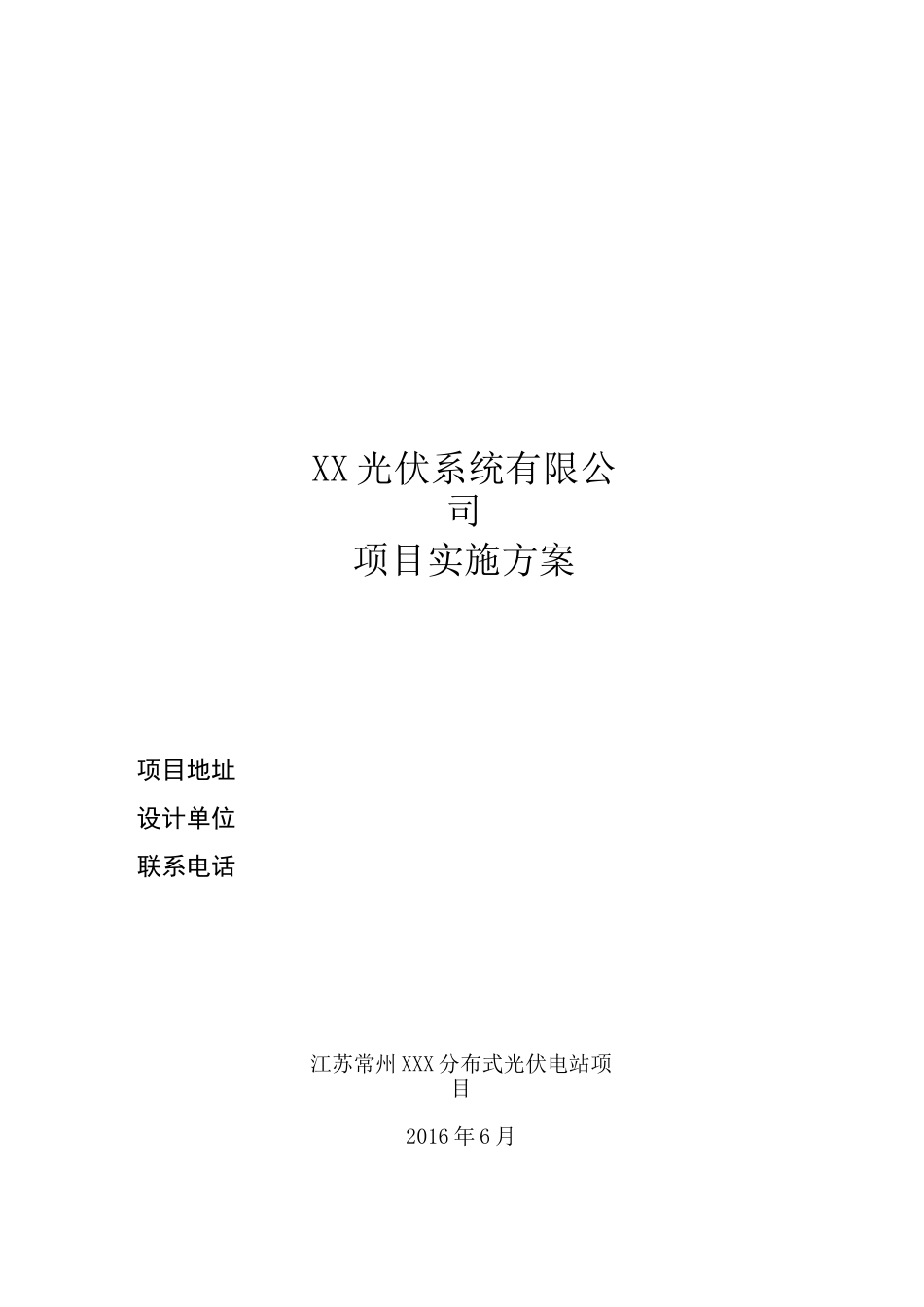

XX 光伏系统有限公司项目实施方案项目地址设计单位联系电话江苏常州 XXX 分布式光伏电站项目2016 年 6 月一、工程概况 3二、项目意义及主要内容 31. 项目意义 32. 主要内容 3三、技术方案 31. 组件排布 32. 结构设计 43. 发电系统设计 5四、设备参数 61. 光伏组件 62. 并网逆变器 6五、物料清单 6六、系统效率和发电量 71.太阳能光电系统效率 72.发电量 73. 节能计算 7七、投资收益 71.财政补贴 82.并网 83. 投资分析 8、工程概况项目名称：山东莱州 32.13kW 分布式并网光伏电站项目项目建设所在地位于山东莱州居民屋顶。项目所属屋顶初估安装 102 片 315W多晶硅光伏组件。此分布式并网光伏电站项目暂时按 1 个 32.13kWp 光伏系统，采用 380V 低压并网，项目所发电量全部卖入电网。二、项目意义及主要内容1. 项目意义屋顶分布式太阳能发电站为分布式光伏发电的一种形式，在本文中简称分布式光伏电站。分布式太阳能是利用闲置屋面和建筑内部电网实现太阳能并网发电，不占用建筑额外可利用空间和额外的土地资源，达到增加建筑美感；增强建筑本身节能效果；提供绿色电力，进一步达到了节能和减排的综合效果，并具有较好的经济收益。2. 主要内容本光伏并网电站总安装功率为 32.13kWp，系统由 102 块 315W 光伏组件，1台 33kW 并网逆变器,1 台并网计量箱和电缆等配件组成。光伏电站的交流侧在电网侧 380V—点低压并网，电站发出电力全部送到电网。三、技术方案1.组件排布太阳能组件以最佳倾角安装在楼顶及地面区域（共 102 块）。菜备注 t 地新共计竖立空装 2 排阵列：毎个阵列空装丸块组件・共汁药块组爸注：厢皿曲计横式安装 2 排阵列，每个阵列安装 21块组件.T步骤一：布置混凝土预制注：地面西侧组件探出围墙约 50cm 。 2.结构设计光伏板采用不打孔、不生根的支架安装方案，首先将混凝土预制块搁置在屋面然后安装支架及光伏板，该安装方案对屋面几乎无影响。安装效果图如下:步骤三：安装光伏板屋顶光伏方阵安装方案步骤二：安装支屋顶方阵结构图地面方阵结构图3.发电系统设计本项目太阳能光伏发电系统由光伏组件、并网逆变器、配电箱、电表构成。太阳能通过光伏组件转化为直流电力，再通过并网型逆变器将直流电能转化为与电网同频率、同相位的正弦波电流，并入低压电网。本光伏电站采用功率315W 的组件，一共安装102 块组件，总发电功率达到32.13kWp。直流电逆变为三相380V...
