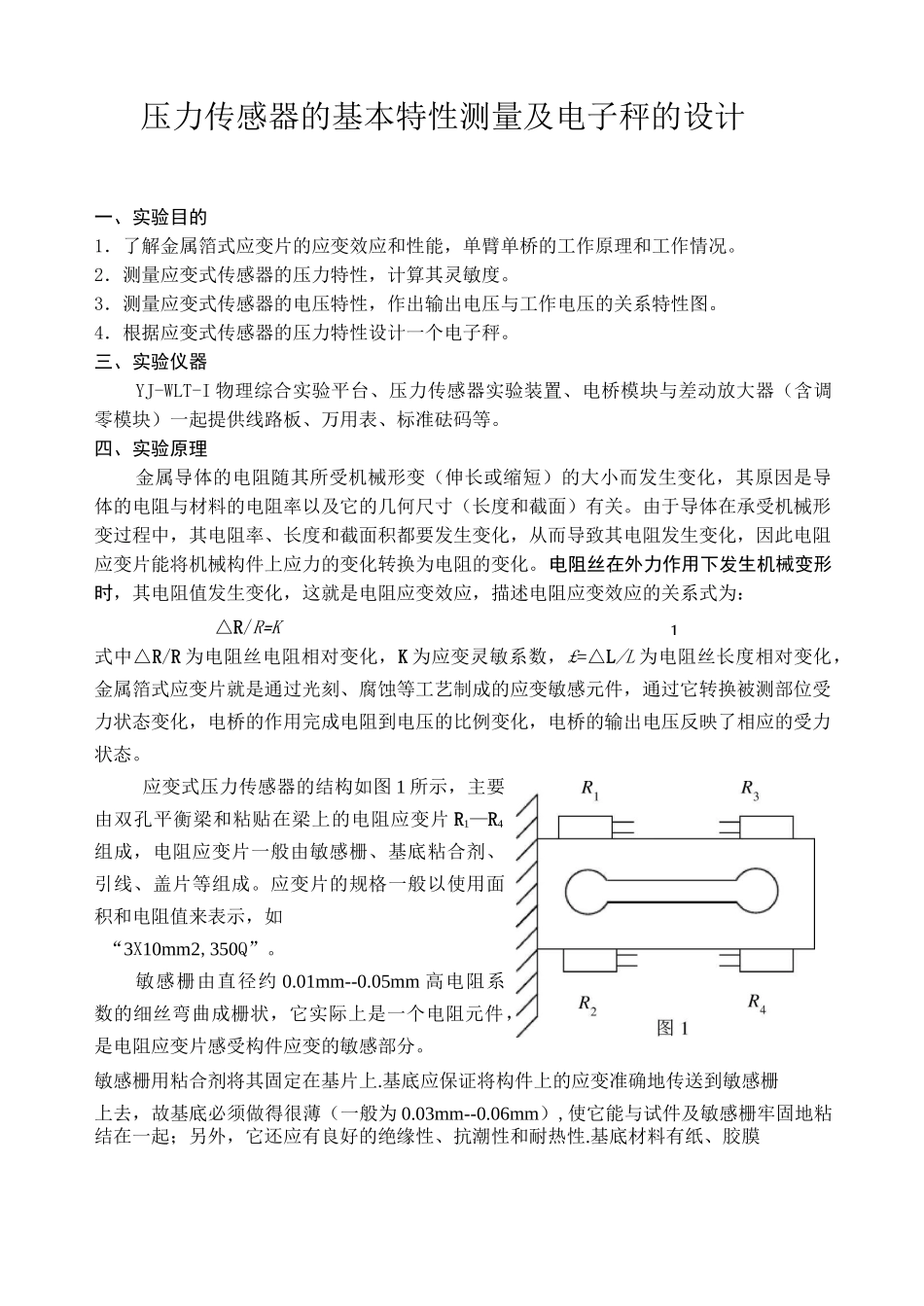

1压力传感器的基本特性测量及电子秤的设计一、实验目的1．了解金属箔式应变片的应变效应和性能，单臂单桥的工作原理和工作情况。2．测量应变式传感器的压力特性，计算其灵敏度。3．测量应变式传感器的电压特性，作出输出电压与工作电压的关系特性图。4．根据应变式传感器的压力特性设计一个电子秤。三、实验仪器YJ-WLT-I 物理综合实验平台、压力传感器实验装置、电桥模块与差动放大器（含调零模块）一起提供线路板、万用表、标准砝码等。四、实验原理金属导体的电阻随其所受机械形变（伸长或缩短）的大小而发生变化，其原因是导体的电阻与材料的电阻率以及它的几何尺寸（长度和截面）有关。由于导体在承受机械形变过程中，其电阻率、长度和截面积都要发生变化，从而导致其电阻发生变化，因此电阻应变片能将机械构件上应力的变化转换为电阻的变化。电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：△R/R=K式中△R/R 为电阻丝电阻相对变化，K 为应变灵敏系数，£=△L/L 为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。应变式压力传感器的结构如图 1 所示，主要由双孔平衡梁和粘贴在梁上的电阻应变片 R1—R4组成，电阻应变片一般由敏感栅、基底粘合剂、引线、盖片等组成。应变片的规格一般以使用面积和电阻值来表示，如“3X10mm2,350Q”。敏感栅由直径约 0.01mm--0.05mm 高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。敏感栅用粘合剂将其固定在基片上.基底应保证将构件上的应变准确地传送到敏感栅上去，故基底必须做得很薄（一般为 0.03mm--0.06mm）,使它能与试件及敏感栅牢固地粘结在一起；另外，它还应有良好的绝缘性、抗潮性和耐热性.基底材料有纸、胶膜YJ-WLT-I 物理综合实和玻璃纤维布等。引出线的作用是将敏感栅电阻元件与测量电路相连接，一般由0.1mm--0.2mm 低阻镀锡铜丝制成，并与敏感栅两端输出端相焊接，盖片起保护作用在测试时，将应变片用粘合剂牢固地粘贴在被测试件的表面上，随着试件受力变形，应变片的敏感栅也获得同样的形变，从而使电阻随之发生变化。通过测量电阻值的变化可反映出外力作用的大小。压力传感器是将四片电阻分别粘贴在弹性平行梁的上下两表面适当的...
