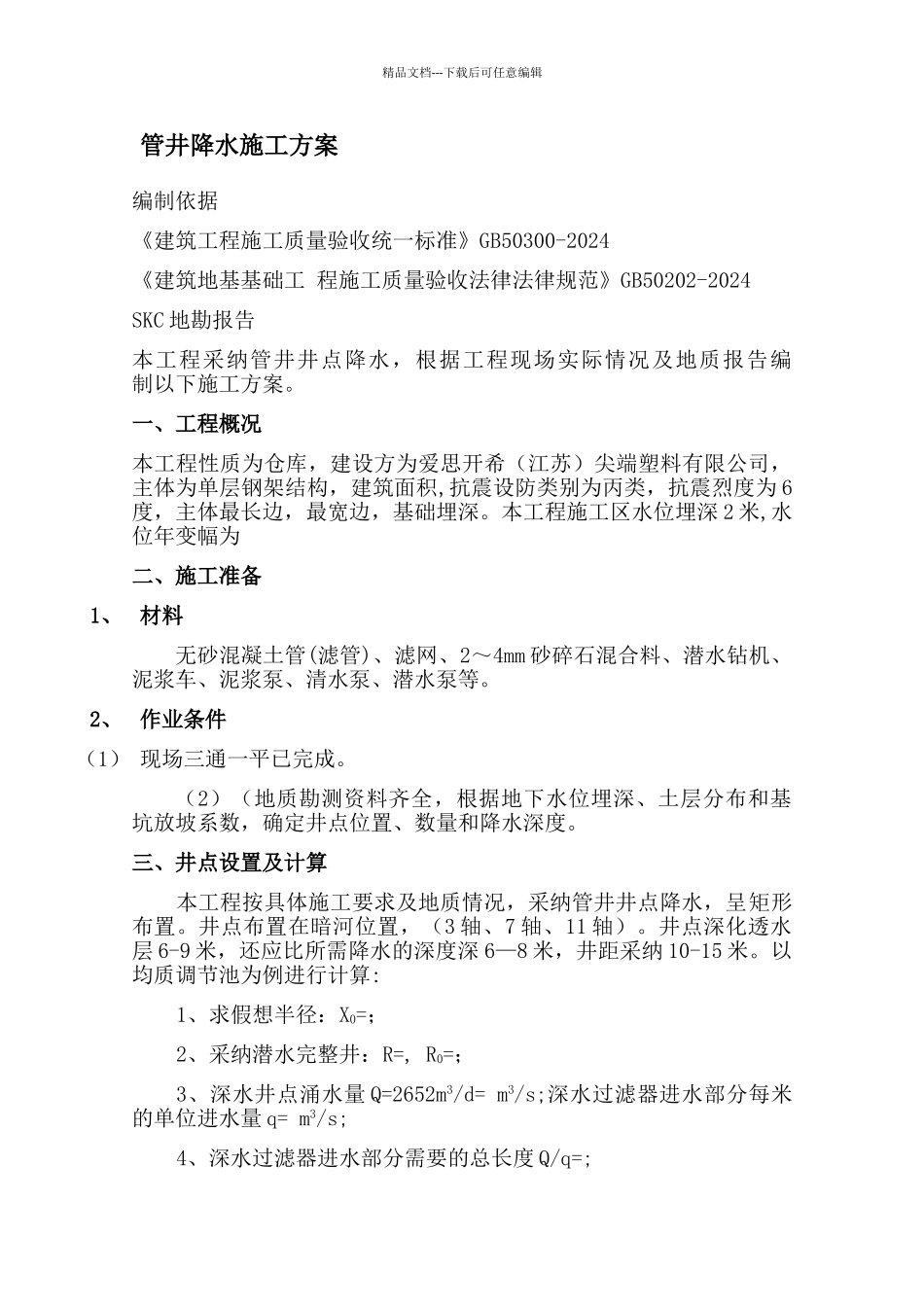

精品文档---下载后可任意编辑爱思开希（江苏）尖端塑料有限公司新建仓库管井降水施工方案南通建工集团股份有限公司二Ｏ一六年七月五日精品文档---下载后可任意编辑精品文档---下载后可任意编辑管井降水施工方案编制依据《建筑工程施工质量验收统一标准》GB50300-2024《建筑地基基础工 程施工质量验收法律法律规范》GB50202-2024SKC 地勘报告本工程采纳管井井点降水，根据工程现场实际情况及地质报告编 制以下施工方案。一、工程概况本工程性质为仓库，建设方为爱思开希（江苏）尖端塑料有限公司，主体为单层钢架结构，建筑面积,抗震设防类别为丙类，抗震烈度为 6度，主体最长边，最宽边，基础埋深。本工程施工区水位埋深 2 米,水位年变幅为二、施工准备1、材料无砂混凝土管(滤管)、滤网、2～4mm 砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。2、作业条件（1） 现场三通一平已完成。（2）（地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。三、井点设置及计算本工程按具体施工要求及地质情况，采纳管井井点降水，呈矩形布置。井点布置在暗河位置，（3 轴、7 轴、11 轴）。井点深化透水层 6-9 米，还应比所需降水的深度深 6—8 米，井距采纳 10-15 米。以均质调节池为例进行计算:1、求假想半径：X0=；2、采纳潜水完整井：R=, R0=；3、深水井点涌水量 Q=2652m3/d= m3/s;深水过滤器进水部分每米的单位进水量 q= m3/s;4、深水过滤器进水部分需要的总长度 Q/q=; 精品文档---下载后可任意编辑5、假定井数进行试算确定深井井点数量,当井数为 7 个,取 H=10-2=8m, h0=；6、此数值符合,nh0=＞Q/q=;7、深井的井点布置考虑工程的平面尺寸经多次试排后,确定的 6个 井 点 距 建 筑 物 的 中 心 位 置 , 求 得 ㏒ x1-20, 再 次 计 算 涌 水 量 Q= 2788m3/d= m3/s;与原计算涌水量相近,故总涌水,深井井点数和布置距离满足要求.污泥脱水间及污泥贮池计算方法同上, 污泥脱水间设环形井点个,污泥贮池设环形井点个.四、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井五、操作要点及技术要求1.定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。2.采纳循环钻成孔，孔径...
