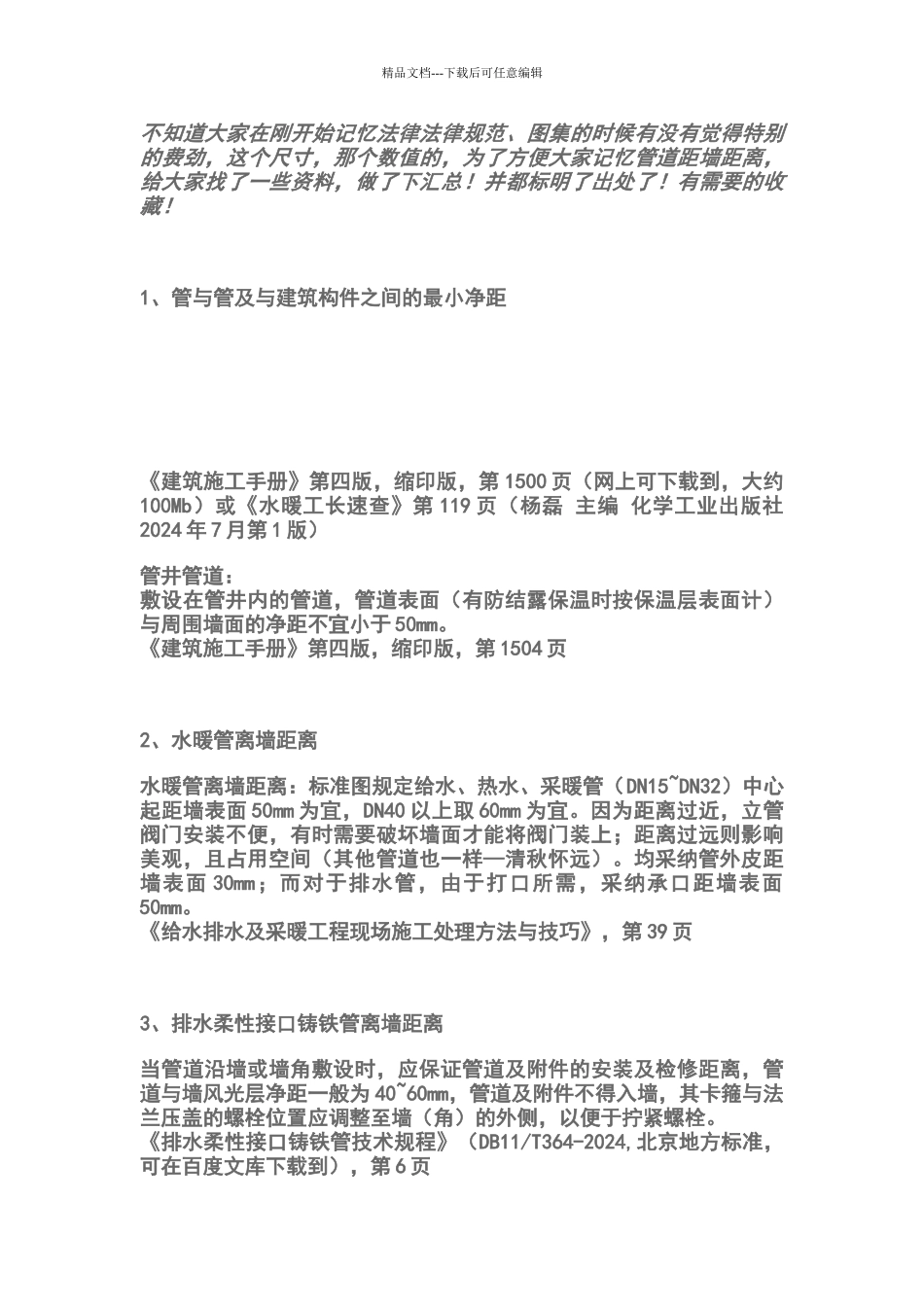

精品文档---下载后可任意编辑不知道大家在刚开始记忆法律法律规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！ 1、管与管及与建筑构件之间的最小净距 《建筑施工手册》第四版，缩印版，第 1500 页（网上可下载到，大约100Mb）或《水暖工长速查》第 119 页（杨磊 主编 化学工业出版社 2024 年 7 月第 1 版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于 50mm。《建筑施工手册》第四版，缩印版，第 1504 页 2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面 50mm 为宜，DN40 以上取 60mm 为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。均采纳管外皮距墙表面 30mm；而对于排水管，由于打口所需，采纳承口距墙表面50mm。《给水排水及采暖工程现场施工处理方法与技巧》，第 39 页 3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙风光层净距一般为 40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。《排水柔性接口铸铁管技术规程》（DB11/T364-2024,北京地方标准，可在百度文库下载到），第 6 页精品文档---下载后可任意编辑 4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32 以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2024）第 42页;（此书为陕西地方标准，可在百度文库下载到） 采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80 时，供水干管距墙尺寸为150mm；当管径≥DB80 时，供水干管距墙尺寸为 180mm。回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80 时，回水干管距墙尺寸为50mm；当管径≥DN80 时，回水干管距墙尺寸为 65mm。《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2024）第 189页 采暖立管距墙尺寸：当设计采纳单立管安装时，立管中心距后墙尺寸为 50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为 65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，...
