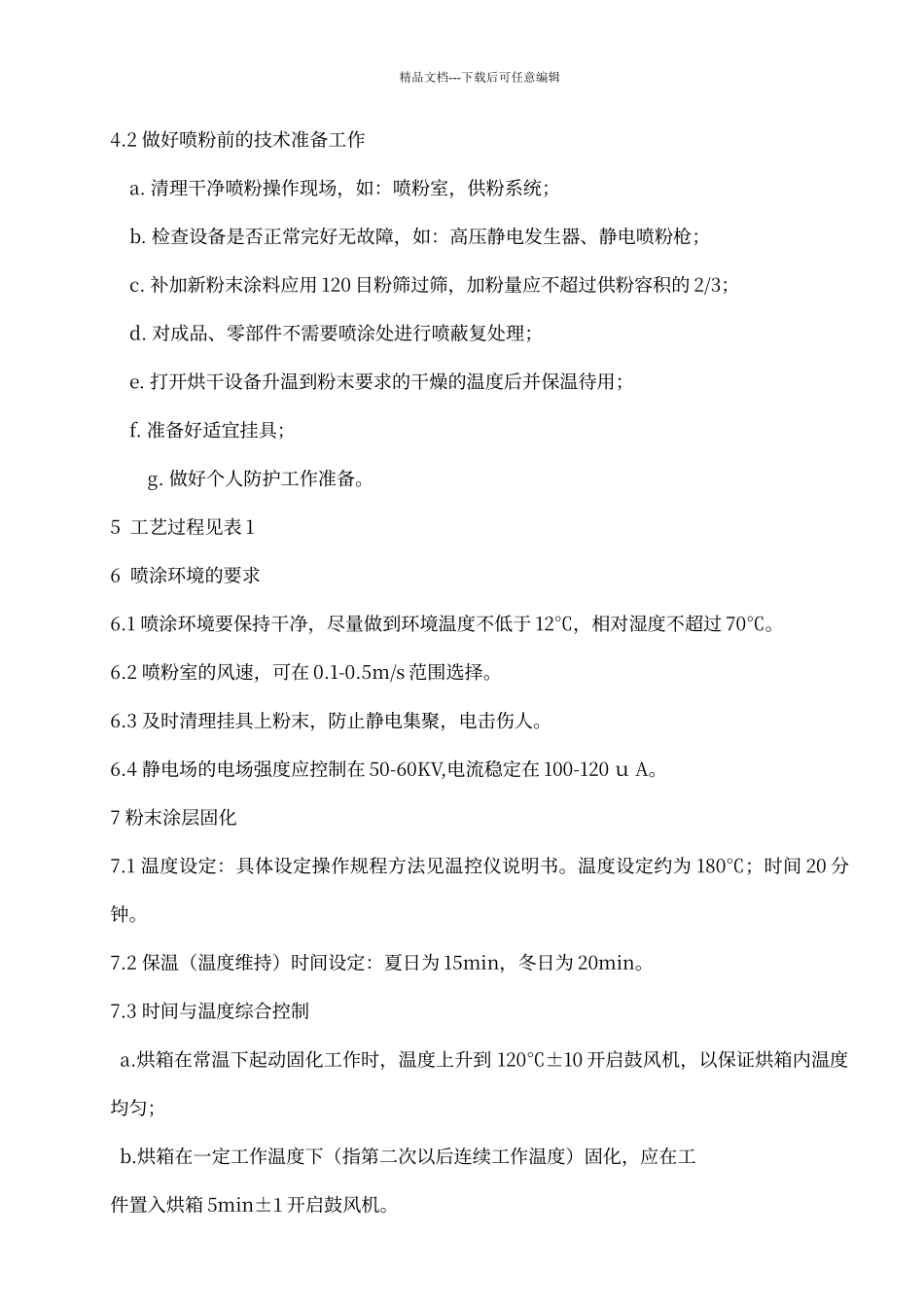

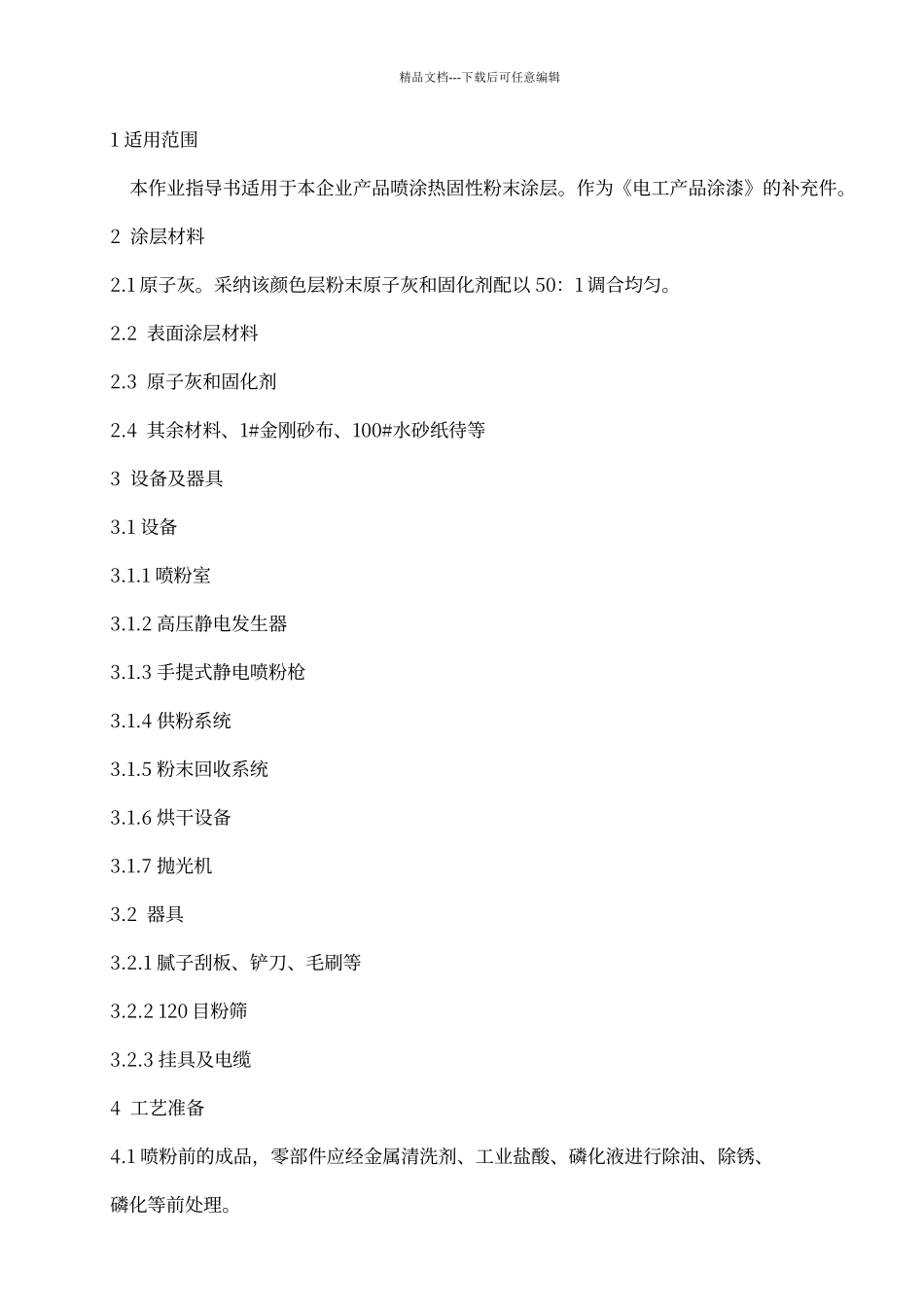

精品文档---下载后可任意编辑1 适用范围 本作业指导书适用于本企业产品喷涂热固性粉末涂层。作为《电工产品涂漆》的补充件。2 涂层材料2.1 原子灰。采纳该颜色层粉末原子灰和固化剂配以 50：1 调合均匀。2.2 表面涂层材料2.3 原子灰和固化剂2.4 其余材料、1#金刚砂布、100#水砂纸待等3 设备及器具3.1 设备3.1.1 喷粉室3.1.2 高压静电发生器3.1.3 手提式静电喷粉枪3.1.4 供粉系统3.1.5 粉末回收系统3.1.6 烘干设备3.1.7 抛光机3.2 器具3.2.1 腻子刮板、铲刀、毛刷等3.2.2 120 目粉筛3.2.3 挂具及电缆4 工艺准备4.1 喷粉前的成品，零部件应经金属清洗剂、工业盐酸、磷化液进行除油、除锈、磷化等前处理。精品文档---下载后可任意编辑4.2 做好喷粉前的技术准备工作 a. 清理干净喷粉操作现场，如：喷粉室，供粉系统； b. 检查设备是否正常完好无故障，如：高压静电发生器、静电喷粉枪； c. 补加新粉末涂料应用 120 目粉筛过筛，加粉量应不超过供粉容积的 2/3； d. 对成品、零部件不需要喷涂处进行喷蔽复处理； e. 打开烘干设备升温到粉末要求的干燥的温度后并保温待用； f. 准备好适宜挂具；g. 做好个人防护工作准备。 5 工艺过程见表 16 喷涂环境的要求6.1 喷涂环境要保持干净，尽量做到环境温度不低于 12℃，相对湿度不超过 70℃。6.2 喷粉室的风速，可在 0.1-0.5m/s 范围选择。6.3 及时清理挂具上粉末，防止静电集聚，电击伤人。6.4 静电场的电场强度应控制在 50-60KV,电流稳定在 100-120 ｕ A。7 粉末涂层固化7.1 温度设定：具体设定操作规程方法见温控仪说明书。温度设定约为 180℃；时间 20 分钟。7.2 保温（温度维持）时间设定：夏日为 15min，冬日为 20min。7.3 时间与温度综合控制 a.烘箱在常温下起动固化工作时，温度上升到 120℃±10 开启鼓风机，以保证烘箱内温度均匀； b.烘箱在一定工作温度下（指第二次以后连续工作温度）固化，应在工件置入烘箱 5min±1 开启鼓风机。精品文档---下载后可任意编辑8 质量检查8.1 按“工艺过程表 2”中的质量要求栏进行检查。8.2 喷涂塑膜的外观要求，根据成品或零部件图样上涂覆标记代号规定的外观质量要求检查。9塑膜缺陷产生原因和解决措施。见表 1。表 1缺 陷原 因解决措施烘干后涂层厚薄不均1. 喷粉枪出粉不均匀2. 操作方法不当 1. 调整喷粉枪工作气2. .根据工件复杂情况，操作时喷粉3. 枪要匀速移动，从左...
