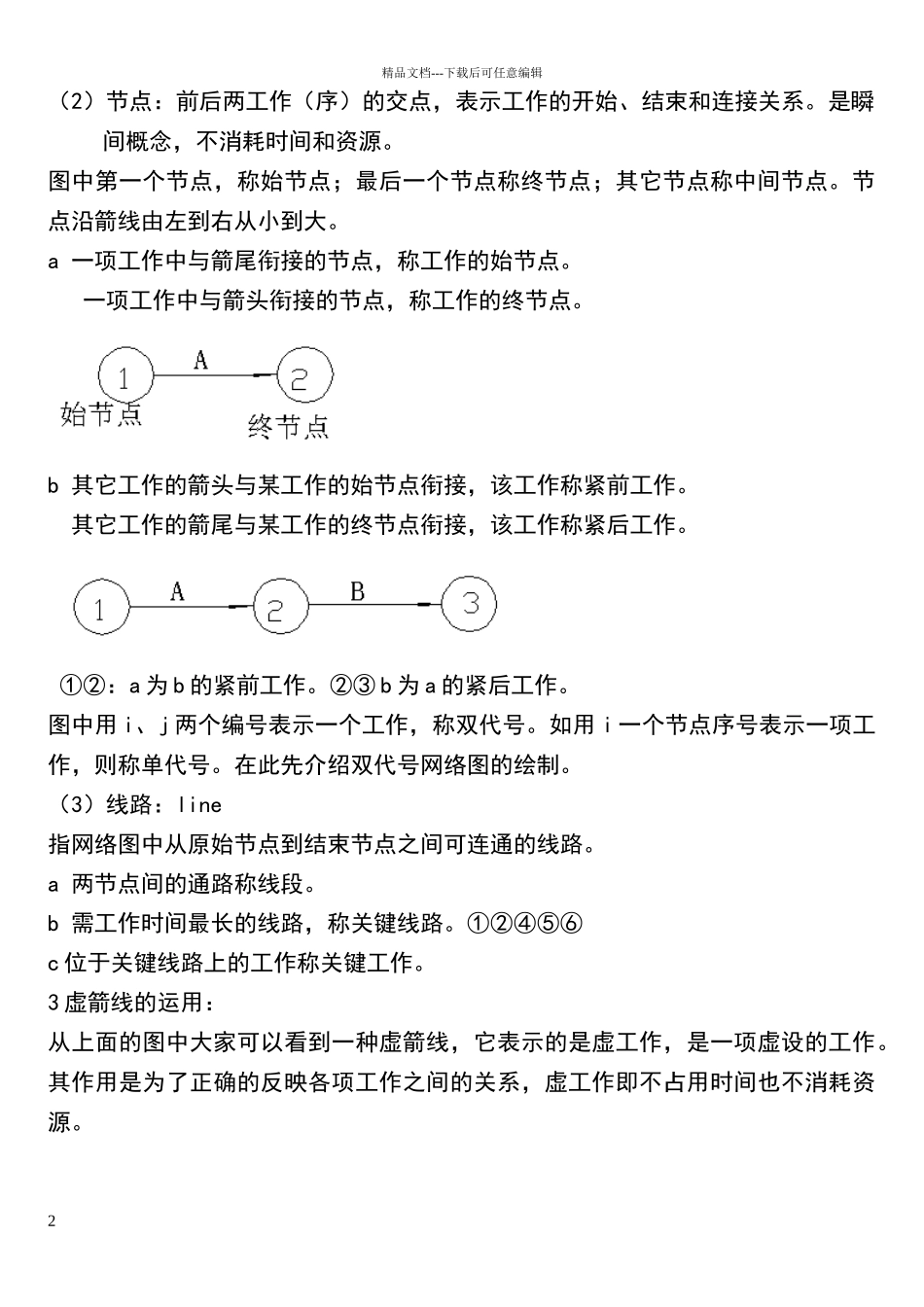

精品文档---下载后可任意编辑§5-1 网络图的概念及其参数计算一 网络图的基本概念：conception of network※1 网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a） 扎筋（b）浇混凝土（c）。将这个项目按先梁 1 后梁 2 的顺序绘制成网络图为： 从这个例子可以看出主梁 2 的支模应在主梁 1 支模完成之后，才能开工，而扎筋 2必须在扎筋 1 和支模 2 都完成后，才能开始施工。表示出了支模 1、支模 2、扎筋1 和扎筋 2 之间的相互逻辑关系。绘图时可用 a1、a2 代替支模 1 和支模 2 。※ 2 构成网络图的三要素：（1）箭线（工序、工作）work 在网络图中，带箭头的线段，称箭线，可表示下列项目：① 表示单位工程：如路线、隧道、桥梁等，绘制总网络图。② 表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。③ 表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。箭线表示的具体内容取决于网络图的祥略程度。箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。1精品文档---下载后可任意编辑（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。是瞬间概念，不消耗时间和资源。图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。节点沿箭线由左到右从小到大。a 一项工作中与箭尾衔接的节点，称工作的始节点。 一项工作中与箭头衔接的节点，称工作的终节点。b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。 其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。 ①②：a 为 b 的紧前工作。②③ b 为 a 的紧后工作。图中用 i、j 两个编号表示一个工作，称双代号。如用 i 一个节点序号表示一项工作，则称单代号。在此先介绍双代号网络图的绘制。（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。a 两节点间的通路称线段。b 需工作时间最长的线路，称关键线路。①②④⑤⑥c 位于关键线路上的工作称关键工作。3 虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚...
