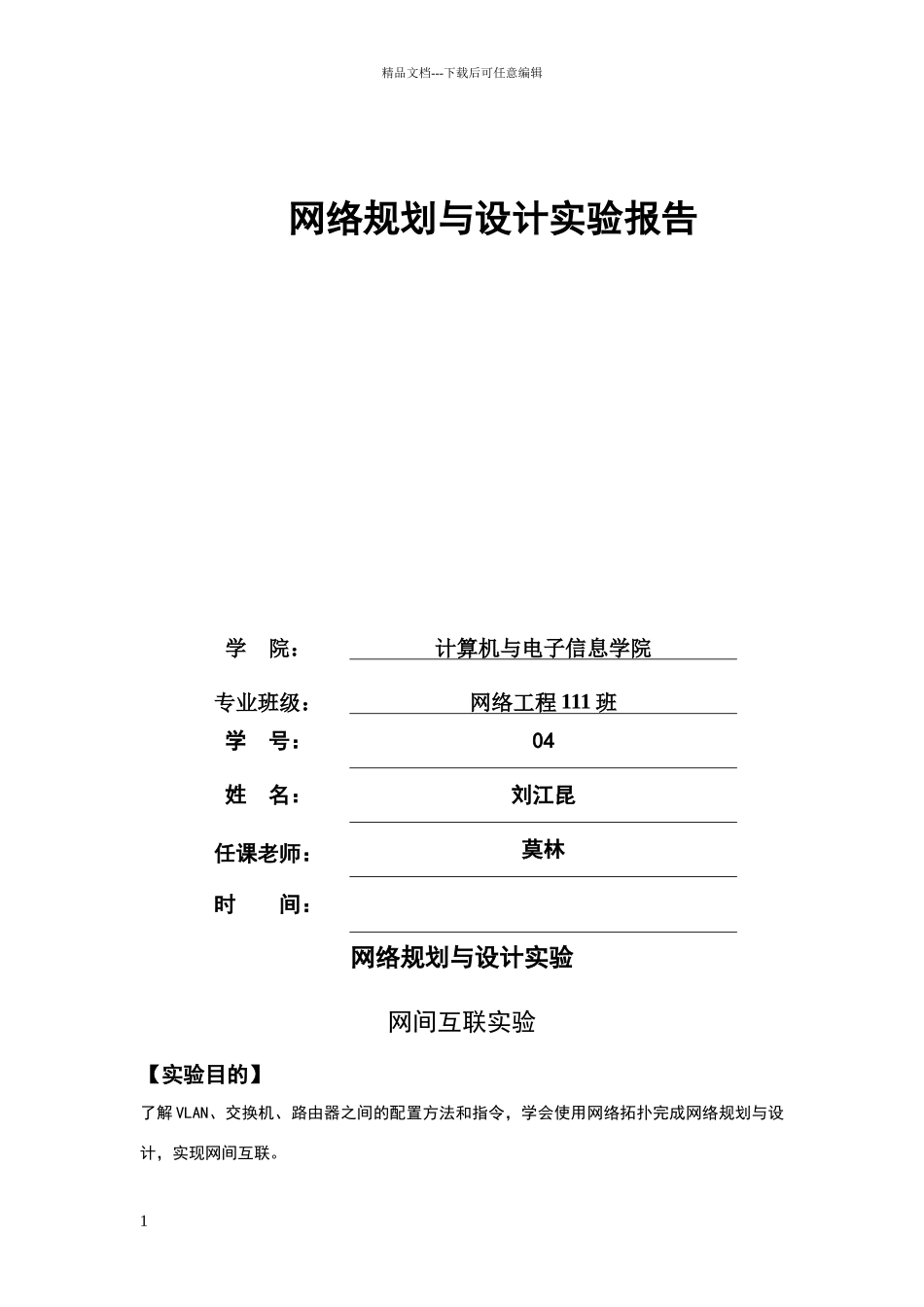

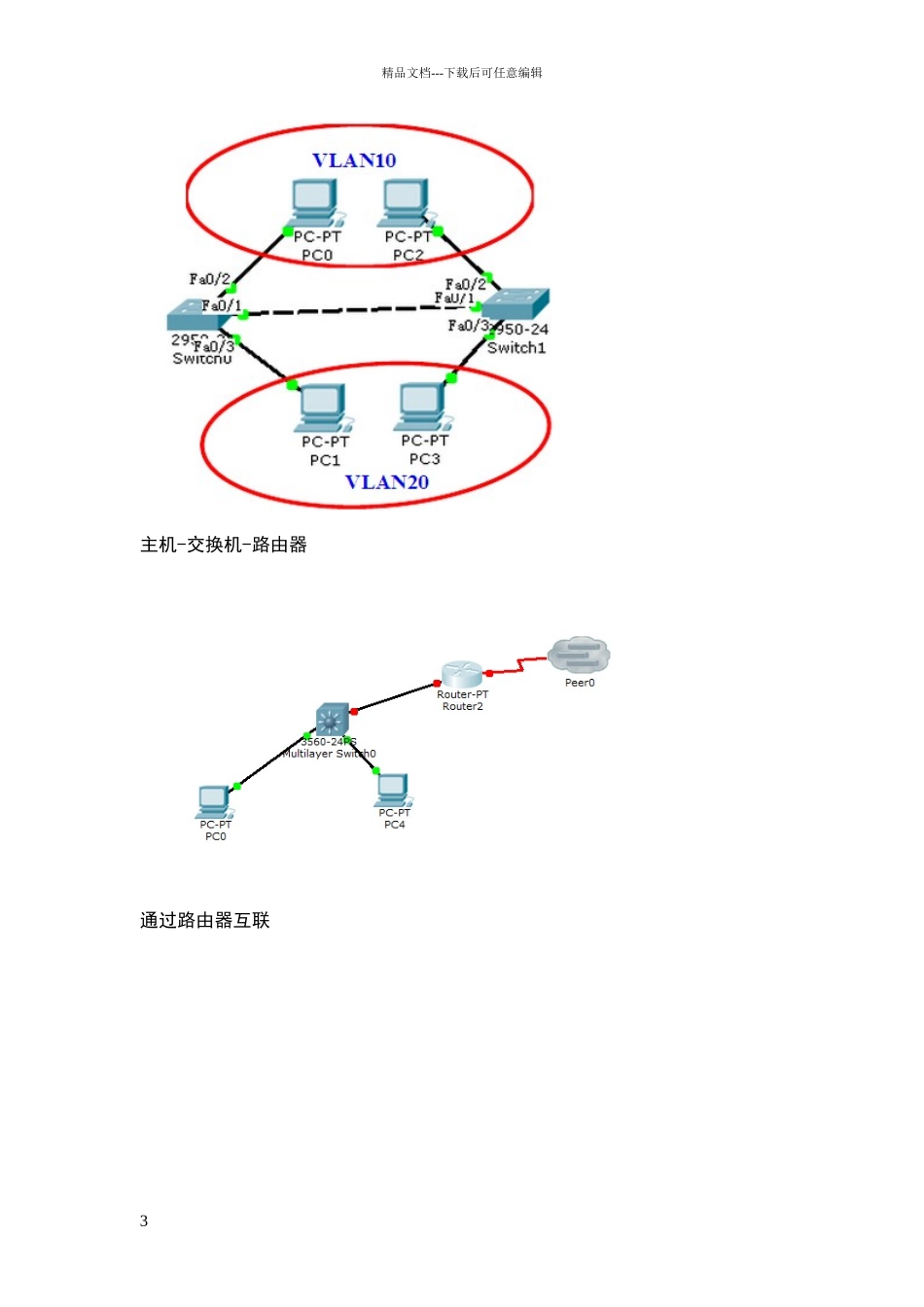

精品文档---下载后可任意编辑网络规划与设计实验报告学 院：计算机与电子信息学院专业班级：网络工程 111 班学 号：04姓 名：刘江昆任课老师：莫林时 间：网络规划与设计实验网间互联实验【实验目的】了解 VLAN、交换机、路由器之间的配置方法和指令，学会使用网络拓扑完成网络规划与设计，实现网间互联。1精品文档---下载后可任意编辑【实验设备和环境】华为交换机两台，华为路由器两台，计算机四台，控制线一条，路由器串口线一条，标准网线若干。【实验内容】配置各 PC 的 ip 地址及网关，配置 VLAN 及所属端口，创建三个 VLAN：VLAN10 、VLAN20 和 VLAN30，配置端口 e0 到 3 属于 VLAN10， e4 到 6 属于 VLAN 20，e7 属于 VLAN30。配置交换机之间的端口为 Trunk 端口，并且允许所能通过的 VLAN 指定端口Ethernet0/7 为 Trunk 端口，并允许所有 VLAN 可以通过。利用三层交换机连接路由器，给交换机和路由器配置静态路由协议，使交换机下连接的计算机能连通路由器和其他 VLAN 不同子网的主机。连接两个路由器，配置路由器，让自己的局域网里的计算机可以连接另外小组局域网的计算机，交换机和路由器，实现网间互联。【网络拓扑】主机与交换机通过交换机互联2精品文档---下载后可任意编辑主机-交换机-路由器通过路由器互联3精品文档---下载后可任意编辑【实验步骤】VLAN10、VLAN20 的配置4精品文档---下载后可任意编辑主机 IP 地址为与主机地址为为同一 VLAN 和同一子网段可以相互 Ping 通，而与主机地址为为不同 VLAN 无法相互 Ping 通。5精品文档---下载后可任意编辑6精品文档---下载后可任意编辑交换机配置7精品文档---下载后可任意编辑配置 Switch A 的 VLAN 及所属端口的指令 配置 Switch B 的 VLAN 及所属端口指令配置 Switch A 的 Trunk 端口指令配置 Switch B 的 Trunk 端口指令 8精品文档---下载后可任意编辑IP 地址为的主机与的主机处在不同的局域网相同的 VLAN 可以 Ping 通，而与192,的主机处在相同的局域网不同的 VLAN 不能 Ping 通。连接三层交换机和路由器，配置三层交换机连接路由器的端口：进入连接路由器的端口 e0/7 配置模式，创建 VLAN30，IP 为。并且配置静态路9精品文档---下载后可任意编辑由 为不知名的外网 IP 地址全部交付给下一跳路由器的 IP （路由器连接的端口需与交换机的端口地址处于同一个 IP 子网下）进入路由器...
