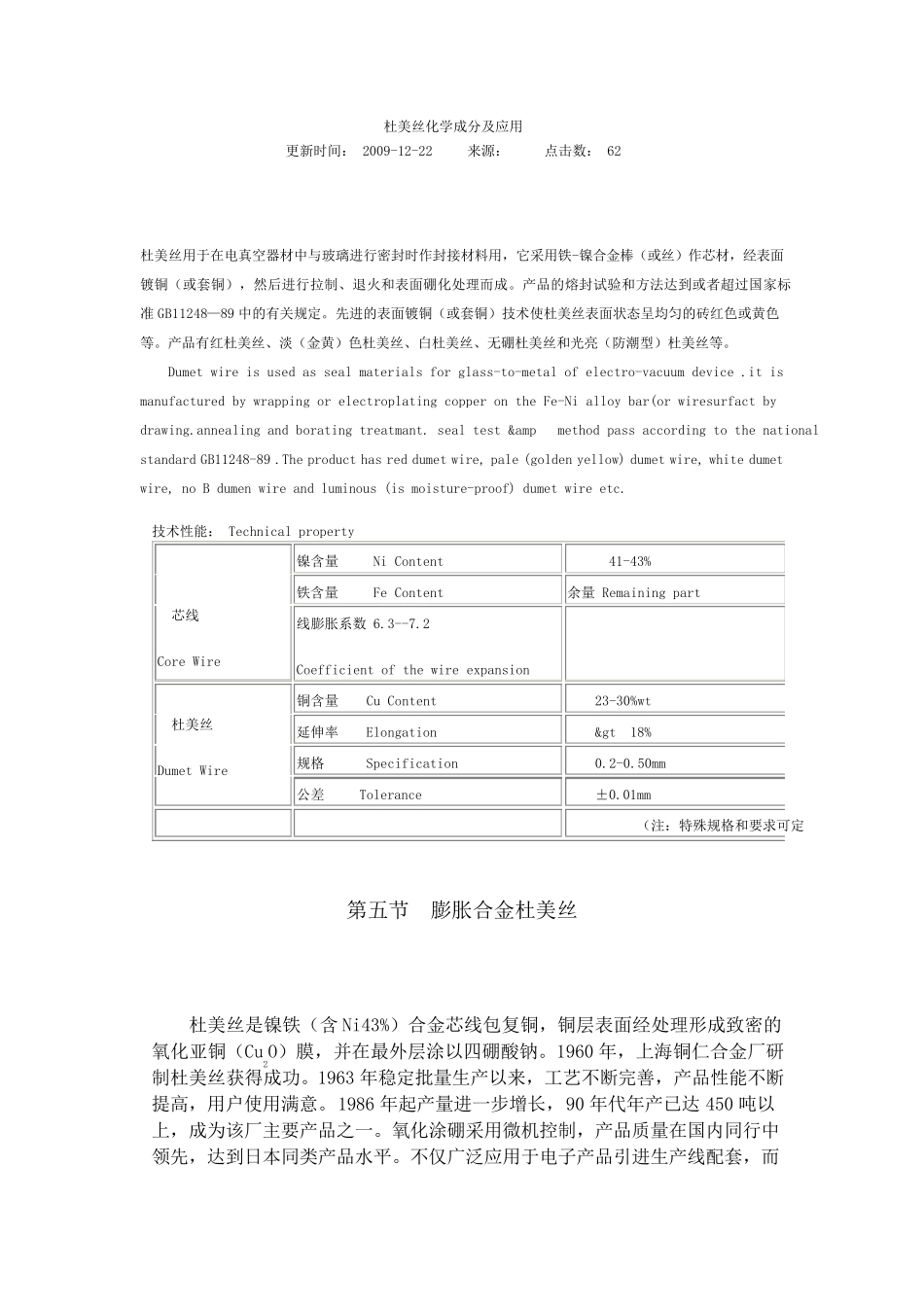

杜 美 丝 化 学 成 分 及 应 用 更 新 时 间 ： 2009-12-22 来 源 ： 点 击 数 ： 62 杜 美 丝 用 于 在 电 真 空 器 材 中 与 玻 璃 进 行 密 封 时 作 封 接 材 料 用 ， 它 采 用 铁 -镍 合 金 棒 （ 或 丝 ） 作 芯 材 ， 经 表 面镀 铜 （ 或 套 铜 ） ， 然 后 进 行 拉 制 、 退 火 和 表 面 硼 化 处 理 而 成 。 产 品 的 熔 封 试 验 和 方 法 达 到 或 者 超 过 国 家 标准 GB11248— 89 中 的 有 关 规 定 。 先 进 的 表 面 镀 铜 （ 或 套 铜 ） 技 术 使 杜 美 丝 表 面 状 态 呈 均 匀 的 砖 红 色 或 黄 色等 。 产 品 有 红 杜 美 丝 、 淡 （ 金 黄 ） 色 杜 美 丝 、 白 杜 美 丝 、 无 硼 杜 美 丝 和 光 亮 （ 防 潮 型 ） 杜 美 丝 等 。 Dumet wire is used as seal materials for glass-to-metal of electro-vacuum device .it is manufactured by wrapping or electroplating copper on the Fe-Ni alloy bar(or wiresurfact by drawing.annealing and borating treatmant. seal test & method pass according to the national standard GB11248-89 .The product has red dumet wire, pale (golden yellow) dumet wire, white dumet wire, no B dumen wire and luminous (is moisture-proof) dumet wire etc. 技 术 性 能 ： Technical property 芯 线 Core Wire 镍 含 量 Ni Content 41-43% 铁 含 量 Fe Content 余 量 Remaining part 线 膨 胀 系 数 6.3--7.2 Coefficient of the wire expansion 杜 美 丝 Dumet Wire 铜 含 量 Cu Content 23-30%wt 延 伸 率 Elongation >18% 规 格 Specification 0.2-0.50mm 公 差 Tolerance ±0.01mm （ 注： 特殊规 格 和 要求可定 第五节 膨 胀 合 金 杜 美 丝 杜 美 丝 是镍 铁 （ 含 Ni43%） 合 金 芯 线 包复铜 ， 铜 层表 面 经 处 理 形成 致密 的氧化 亚铜 （ Cu2O） 膜， 并在 最外层涂以四硼 酸钠。 1960 年， 上海铜 仁合 金 厂研制 杜 美 丝 获 得 成 功 。 ...
