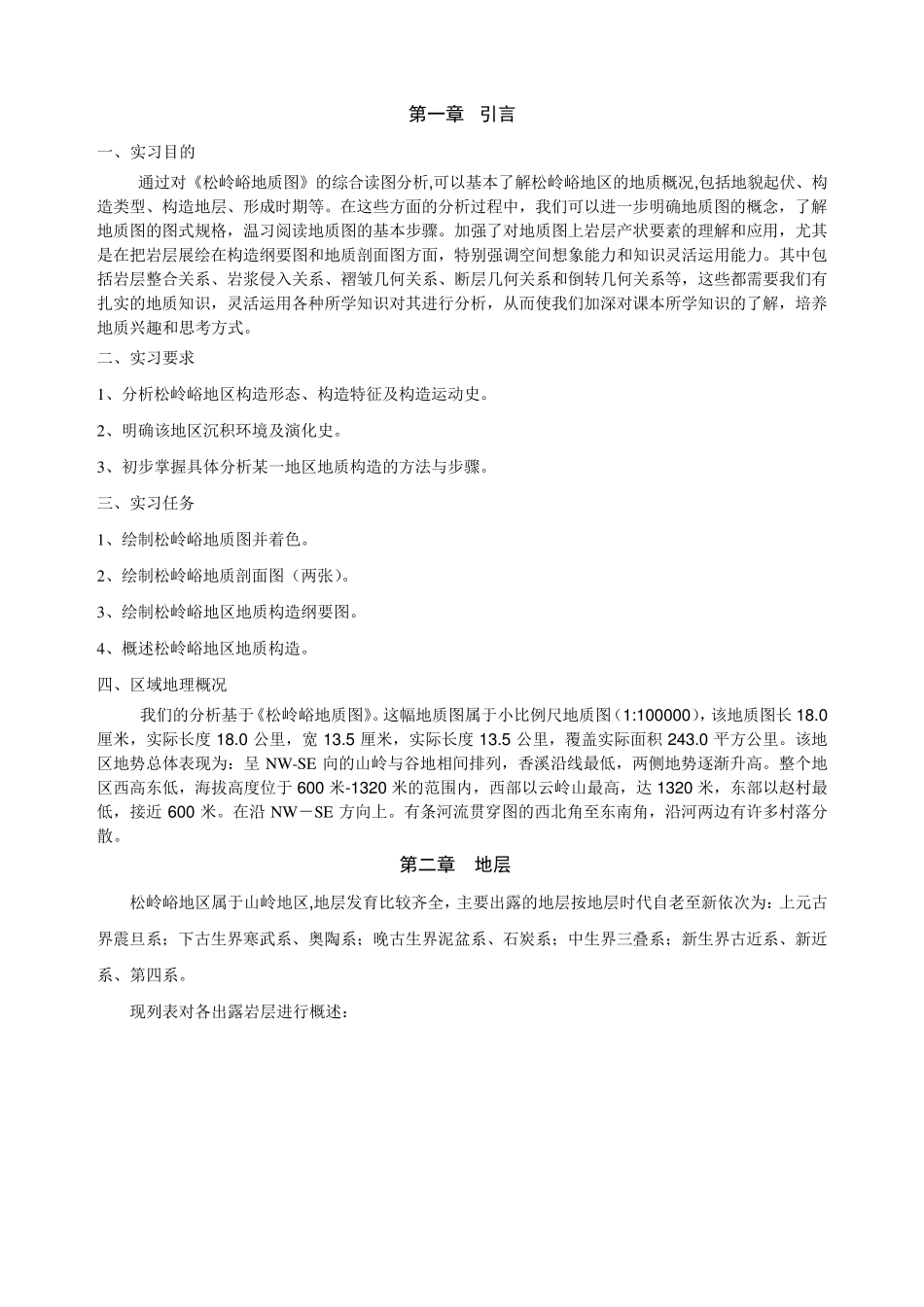

第一章 引言 一、实习目的 通过对《松岭峪地质图》的综合读图分析,可以基本了解松岭峪地区的地质概况,包括地貌起伏、构造类型、构造地层、形成时期等。在这些方面的分析过程中，我们可以进一步明确地质图的概念，了解地质图的图式规格，温习阅读地质图的基本步骤。加强了对地质图上岩层产状要素的理解和应用，尤其是在把岩层展绘在构造纲要图和地质剖面图方面，特别强调空间想象能力和知识灵活运用能力。其中包括岩层整合关系、岩浆侵入关系、褶皱几何关系、断层几何关系和倒转几何关系等，这些都需要我们有扎实的地质知识，灵活运用各种所学知识对其进行分析，从而使我们加深对课本所学知识的了解，培养地质兴趣和思考方式。 二、实习要求 1、分析松岭峪地区构造形态、构造特征及构造运动史。 2、明确该地区沉积环境及演化史。 3、初步掌握具体分析某一地区地质构造的方法与步骤。 三、实习任务 1、绘制松岭峪地质图并着色。 2、绘制松岭峪地质剖面图（两张）。 3、绘制松岭峪地区地质构造纲要图。 4、概述松岭峪地区地质构造。 四、区域地理概况 我们的分析基于《松岭峪地质图》。这幅地质图属于小比例尺地质图（1:100000），该地质图长 18.0厘米，实际长度 18.0 公里，宽 13.5 厘米，实际长度 13.5 公里，覆盖实际面积 243.0 平方公里。该地区地势总体表现为：呈 NW -SE 向的山岭与谷地相间排列，香溪沿线最低，两侧地势逐渐升高。整个地区西高东低，海拔高度位于 600 米-1320 米的范围内，西部以云岭山最高，达 1320 米，东部以赵村最低，接近 600 米。在沿 NW －SE 方向上。有条河流贯穿图的西北角至东南角，沿河两边有许多村落分散。 第二章 地层 松岭峪地区属于山岭地区,地层发育比较齐全，主要出露的地层按地层时代自老至新依次为：上元古界震旦系；下古生界寒武系、奥陶系；晚古生界泥盆系、石炭系；中生界三叠系；新生界古近系、新近系、第四系。 现列表对各出露岩层进行概述： 年 代 地 层 单 位 代 号 及 接 触关 系 岩 性 分 布 态 势 构 造 阶 级 震 旦 系 Z 以 片 岩 、 大 理 岩 为 主 分 布 于 陈 村 、 任 村 及 杉 岭 一 带 加 里 东 阶 段 下 寒 武 统 ∈1 以 千 枚 岩 、 变 砾 岩 为 主 主 要 分 布 在 图 右 上 角 的 王 村 、 范 村 中 上 寒 武 统 ∈2﹢ 3 以 板 岩 、 变 砂...
