板式塔和填料塔对比

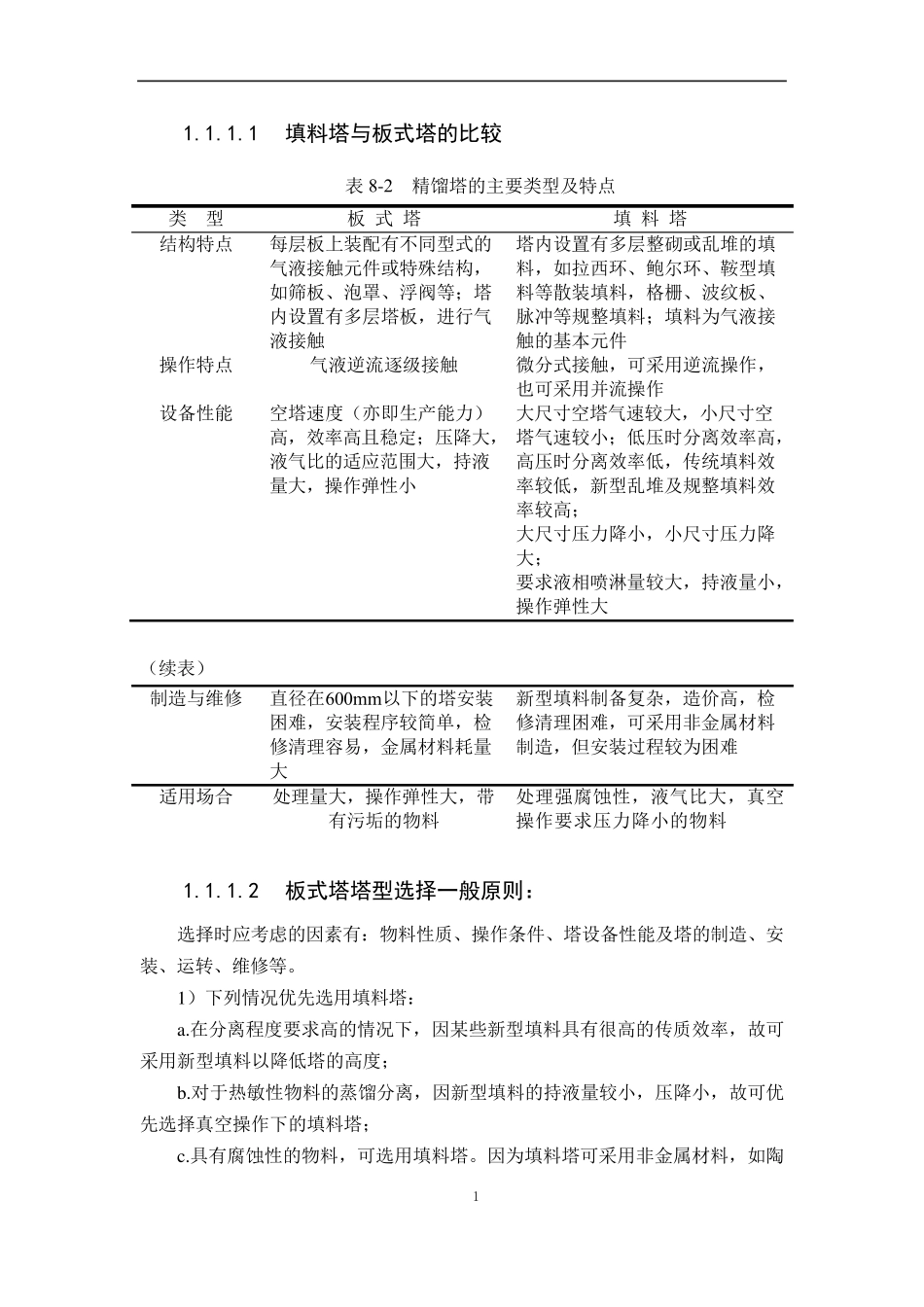

板式塔和填料塔对比_第1页
1/38

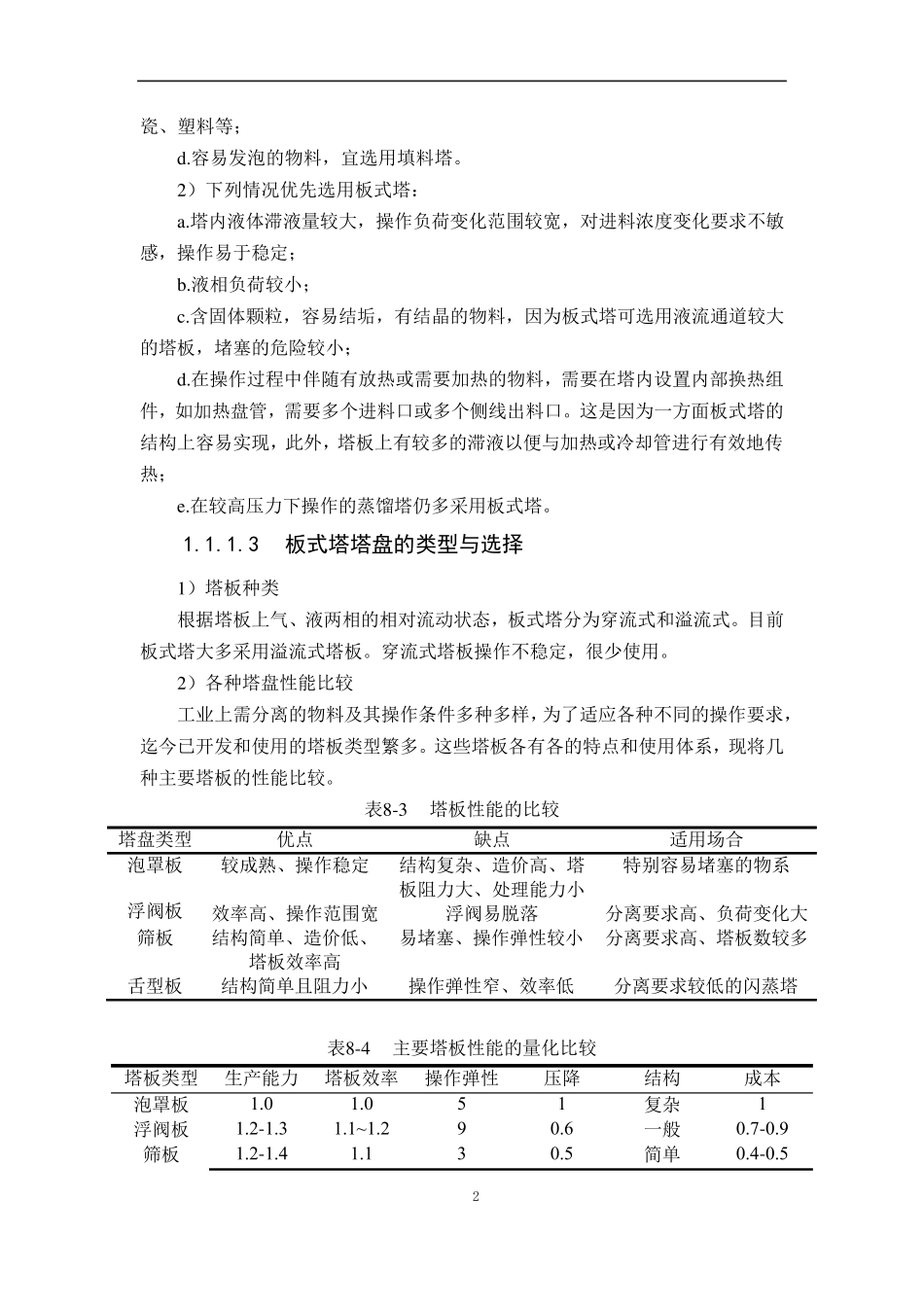

板式塔和填料塔对比_第2页
2/38

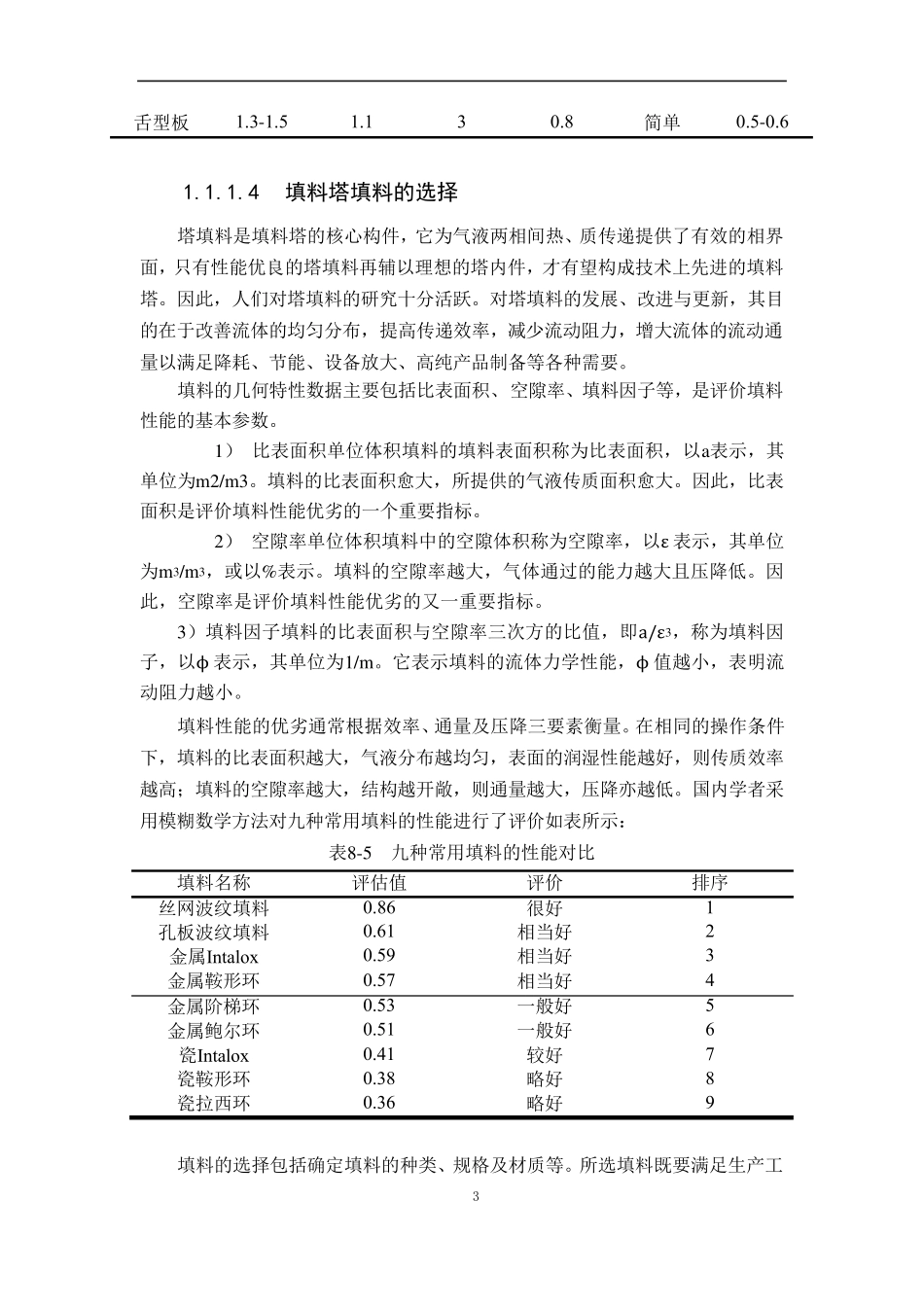

板式塔和填料塔对比_第3页
3/38
1 1.1.1.1 填料塔与板式塔的比较 表8-2 精馏塔的主要类型及特点 类 型 板 式 塔 填 料 塔 结构特点 每层板上装配有不同型式的气液接触元件或特殊结构,如筛板、泡罩、浮阀等;塔内设置有多层塔板,进行气液接触 塔内设置有多层整砌或乱堆的填料,如拉西环、鲍尔环、鞍型填料等散装填料,格栅、波纹板、脉冲等规整填料;填料为气液接触的基本元件 操作特点 气液逆流逐级接触 微分式接触,可采用逆流操作,也可采用并流操作 设备性能 空塔速度(亦即生产能力)高,效率高且稳定;压降大,液气比的适应范围大,持液量大,操作弹性小 大尺寸空塔气速较大,小尺寸空塔气速较小;低压时分离效率高,高压时分离效率低,传统填料效率较低,新型乱堆及规整填料效率较高; 大尺寸压力降小,小尺寸压力降大; 要求液相喷淋量较大,持液量小,操作弹性大 (续表) 制造与维修 直径在600m m 以下的塔安装困难,安装程序较简单,检修清理容易,金属材料耗量大 新型填料制备复杂,造价高,检修清理困难,可采用非金属材料制造,但安装过 程较为困难 适用场 合 处 理量大,操作弹性大,带有污 垢 的物 料 处 理强 腐 蚀 性,液气比大,真 空操作要求压力降小的物 料 1.1.1.2 板式塔塔型选择一般原则: 选 择 时应考 虑 的因 素 有: 物 料性质 、操作条 件、塔设备性能及塔的制造、安装、运 转 、维修等。 1)下列 情 况 优 先 选 用填料塔: a.在分离程度要求高的情 况 下,因 某 些 新型填料具 有很 高的传质 效率,故 可采用新型填料以降低塔的高度; b.对 于 热 敏 性物 料的蒸 馏分离,因 新型填料的持液量较小,压降小,故 可优先 选 择 真 空操作下的填料塔; c.具 有腐 蚀 性的物 料,可选 用填料塔。 因 为填料塔可采用非金属材料,如陶 2 瓷、塑料等; d.容易发泡的物料,宜选用填料塔。 2)下列情况优先选用板式塔: a.塔内液体滞液量较大,操作负荷变化范围较宽,对进料浓度变化要求不敏感,操作易于稳定; b.液相负荷较小; c.含固体颗粒,容易结垢,有结晶的物料,因为板式塔可选用液流通道较大的塔板,堵塞的危险较小; d.在操作过程中伴随有放热或需要加热的物料,需要在塔内设置内部换热组件,如加热盘管,需要多个进料口或多个侧线出料口。这是因为一方面板式塔的结构上容易实现,此外,塔板上有较多的滞液以便与加热或冷却管进行有...
