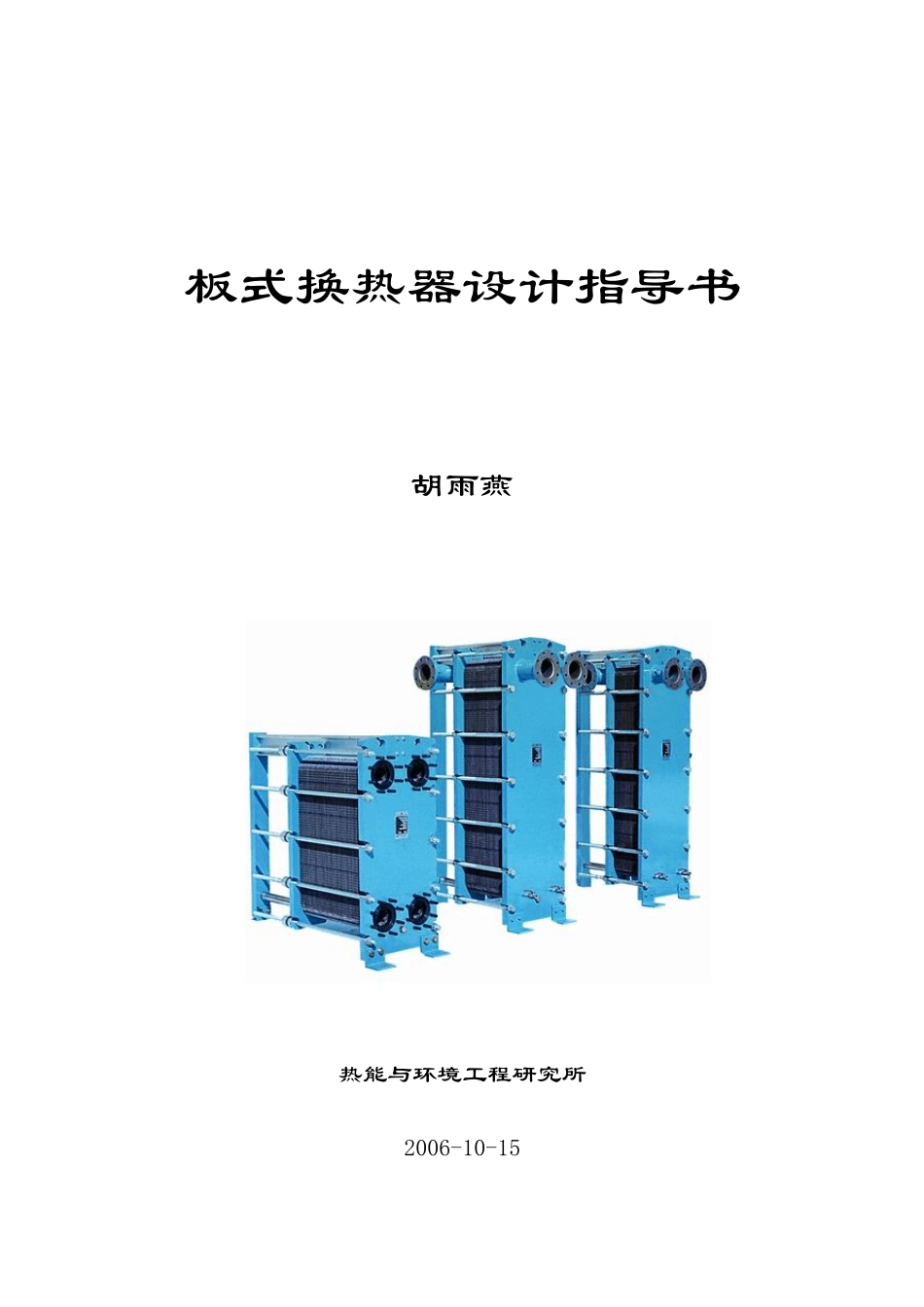

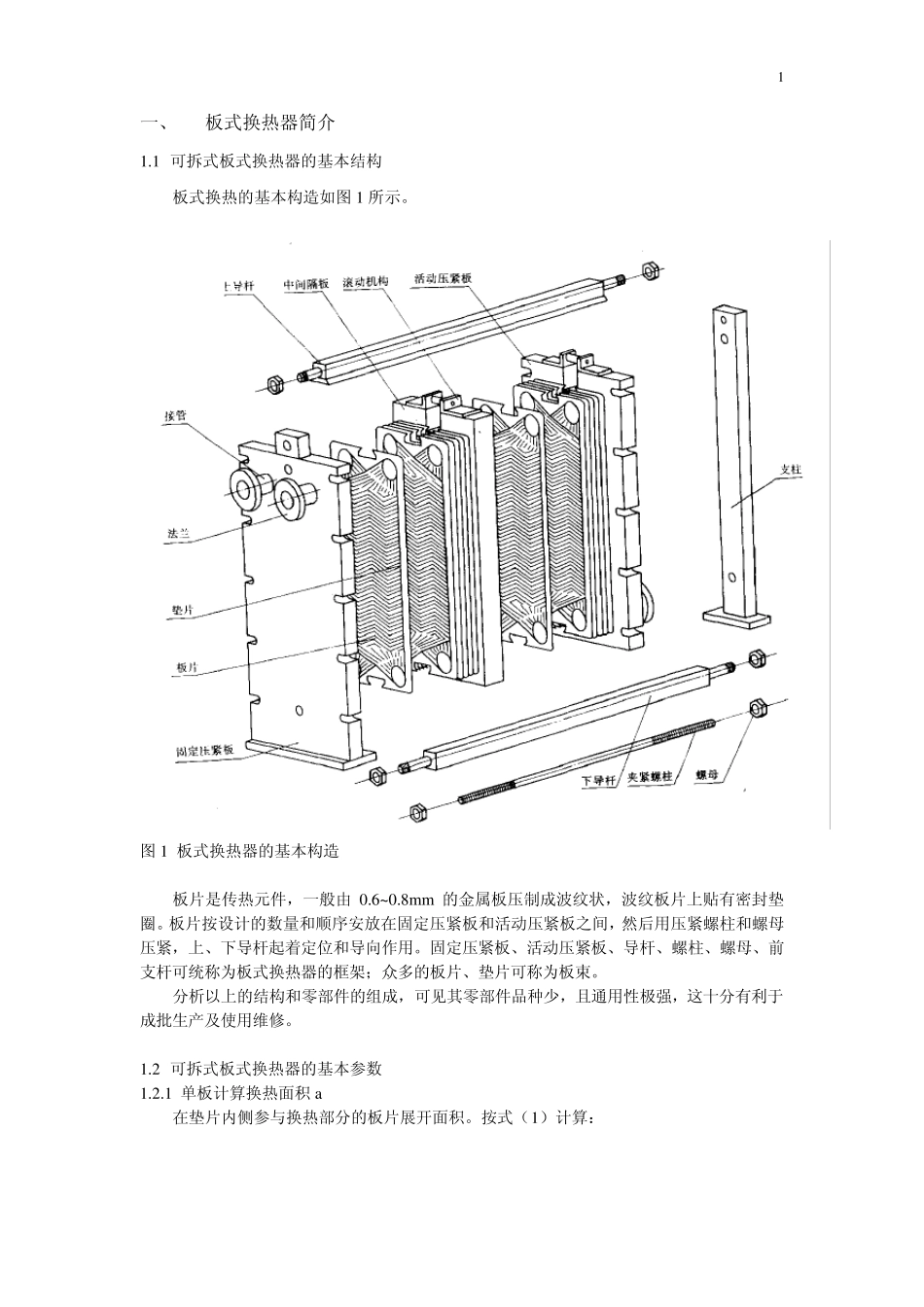

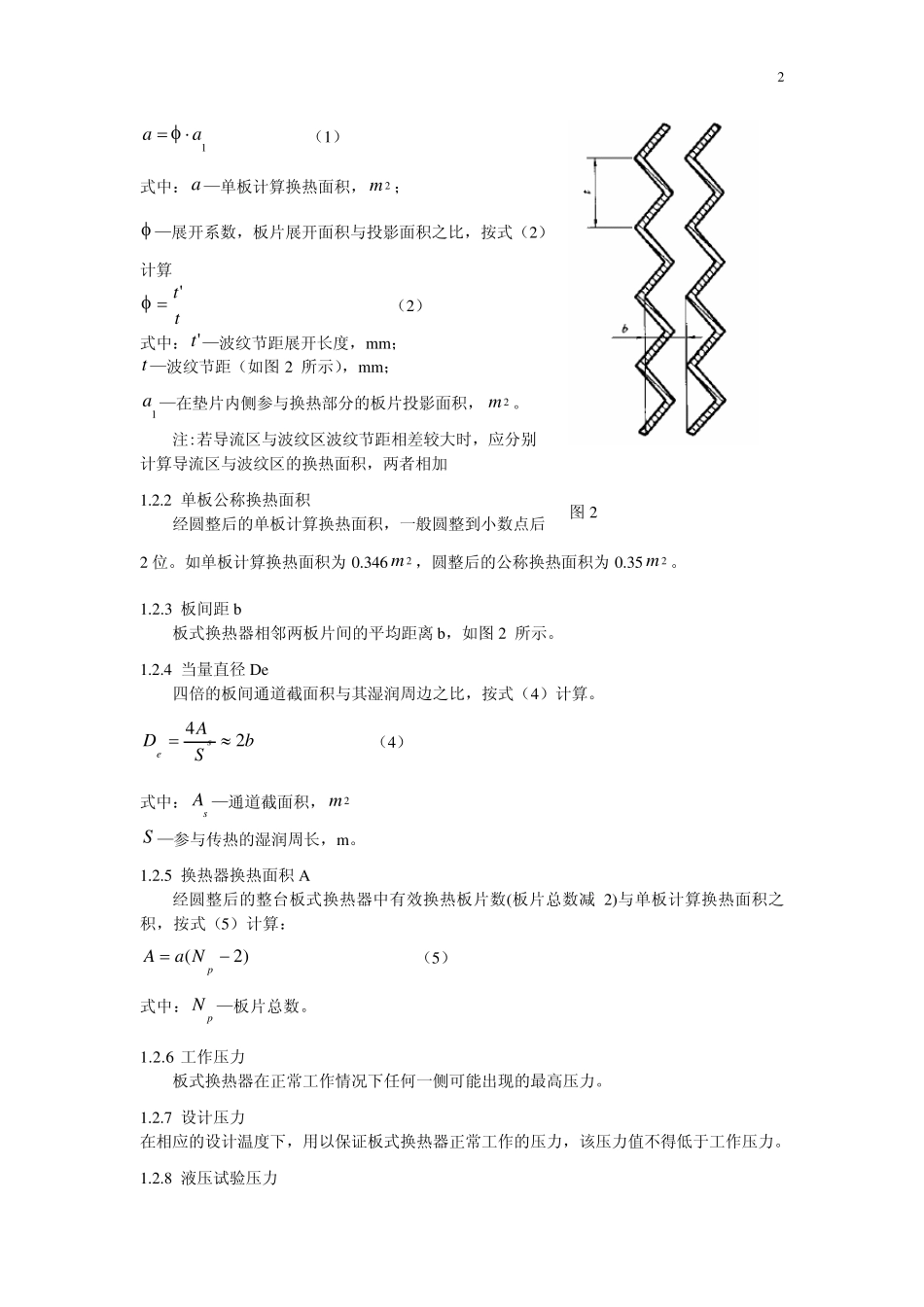

板式换热器设计指导书 胡雨燕 热能与环境工程研究所 2006-10-15 1一、 板式换热器简介 1.1 可拆式板式换热器的基本结构 板式换热的基本构造如图 1 所示。 图 1 板式换热器的基本构造 板片是传热元件，一般由 0.6~0.8mm 的金属板压制成波纹状，波纹板片上贴有密封垫圈。板片按设计的数量和顺序安放在固定压紧板和活动压紧板之间，然后用压紧螺柱和螺母压紧，上、下导杆起着定位和导向作用。固定压紧板、活动压紧板、导杆、螺柱、螺母、前支杆可统称为板式换热器的框架；众多的板片、垫片可称为板束。 分析以上的结构和零部件的组成，可见其零部件品种少，且通用性极强，这十分有利于成批生产及使用维修。 1.2 可拆式板式换热器的基本参数 1.2.1 单板计算换热面积 a 在垫片内侧参与换热部分的板片展开面积。按式（1）计算： 21aa⋅= φ （1） 式中：—单板计算换热面积，； a2mφ —展开系数，板片展开面积与投影面积之比，按式（2）计算 tt'=φ （2） 式中：'t —波纹节距展开长度，m m ； t—波纹节距（如图 2 所示），m m ； 1a —在垫片内侧参与换热部分的板片投影面积，。 2m注:若导流区与波纹区波纹节距相差较大时，应分别计算导流区与波纹区的换热面积，两者相加 1.2.2 单板公称换热面积 经圆整后的单板计算换热面积，一般圆整到小数点后2 位。如单板计算换热面积为 0.346，圆整后的公称换热面积为 0.35。 2m2m图 2 1.2.3 板间距 b 板式换热器相邻两板片间的平均距离 b，如图 2 所示。 1.2.4 当量直径 De 四倍的板间通道截面积与其湿润周边之比，按式（4）计算。 bSADse24≈= （4） 式中：—通道截面积， sA2mS —参与传热的湿润周长，m 。 1.2.5 换热器换热面积 A 经圆整后的整台板式换热器中有效换热板片数(板片总数减 2)与单板计算换热面积之积，按式（5）计算： )2(−=pNaA （5） 式中：—板片总数。 pN1.2.6 工作压力 板式换热器在正常工作情况下任何一侧可能出现的最高压力。 1.2.7 设计压力 在相应的设计温度下，用以保证板式换热器正常工作的压力，该压力值不得低于工作压力。 1.2.8 液压试验压力 3液压试验中的试验压力，其值为设计压力的1.25 倍。 1.2.9 设计温度 板式换热器在正常工作情况和相应的设计压力下，设定的元件温度，其值不得低于元件表面在工作状态下可能达到的最高温度；对于0℃以下工作的板式换热器，其设计温度不得高于...
