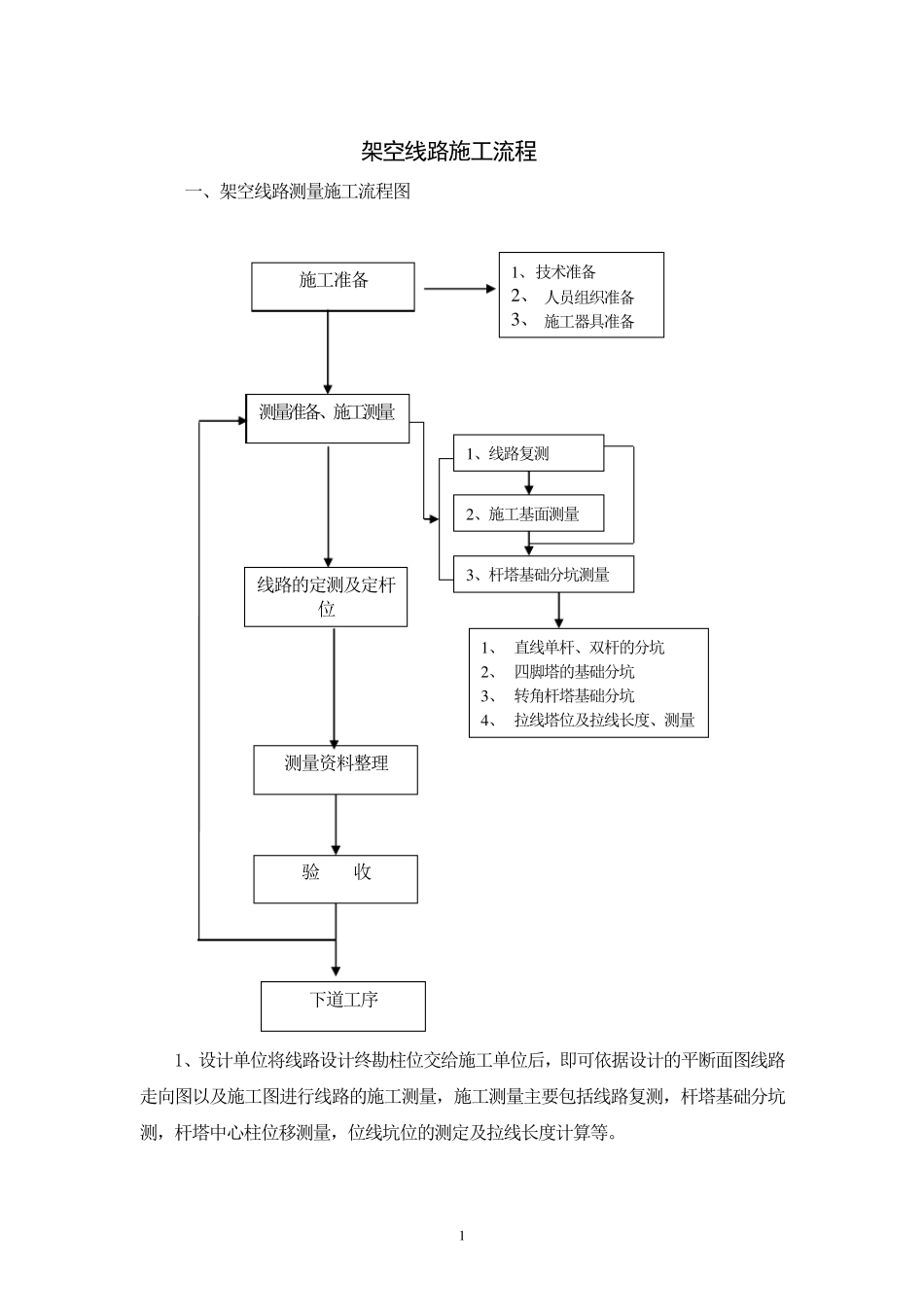

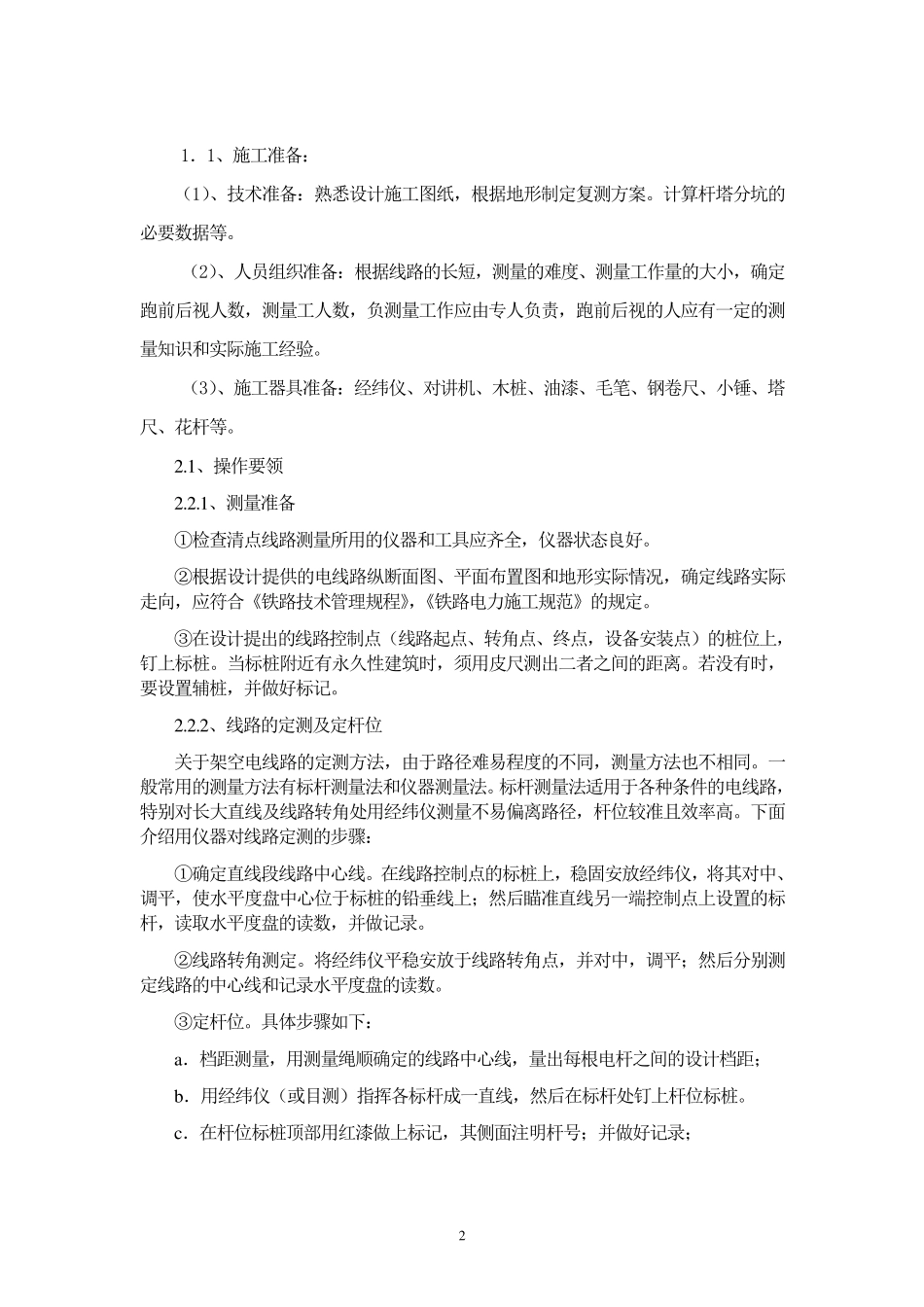

1 架空线路施工流程 一、架空线路测量施工流程图 1、设计单位将线路设计终勘柱位交给施工单位后,即可依据设计的平断面图线路走向图以及施工图进行线路的施工测量,施工测量主要包括线路复测,杆塔基础分坑测,杆塔中心柱位移测量,位线坑位的测定及拉线长度计算等。 施工准备 测量准备、施工测量 线路的定测及定杆位 测量资料整理 验 收 下道工序 1 、 技术准备 2 、 人员组织准备 3 、 施工器具准备 1 、线路复测 2 、施工基面测量 3 、杆塔基础分坑测量 1 、 直线单杆、双杆的分坑 2 、 四脚塔的基础分坑 3 、 转角杆塔基础分坑 4 、 拉线塔位及拉线长度、测量 2 1.1、施工准备: (1)、技术准备:熟悉设计施工图纸,根据地形制定复测方案。计算杆塔分坑的必要数据等。 (2)、人员组织准备:根据线路的长短,测量的难度、测量工作量的大小,确定跑前后视人数,测量工人数,负测量工作应由专人负责,跑前后视的人应有一定的测量知识和实际施工经验。 (3)、施工器具准备:经纬仪、对讲机、木桩、油漆、毛笔、钢卷尺、小锤、塔尺、花杆等。 2.1、操作要领 2.2.1、测量准备 ①检查清点线路测量所用的仪器和工具应齐全,仪器状态良好。 ②根据设计提供的电线路纵断面图、平面布置图和地形实际情况,确定线路实际走向,应符合《铁路技术管理规程》,《铁路电力施工规范》的规定。 ③在设计提出的线路控制点(线路起点、转角点、终点,设备安装点)的桩位上,钉上标桩。当标桩附近有永久性建筑时,须用皮尺测出二者之间的距离 。若 没 有时,要设置辅 桩,并 做 好标记 。 2.2.2、线路的定测及 定杆位 关 于 架 空 电线路的定测方法 ,由于 路径 难易 程度的不 同 ,测量方法 也 不 相 同 。一般 常 用的测量方法 有标杆测量法 和仪器测量法 。标杆测量法 适 用于 各 种 条 件 的电线路,特 别 对长大直 线及 线路转角处 用经纬仪测量不 易 偏 离 路径 ,杆位较 准且 效 率 高 。下 面介 绍 用仪器对线路定测的步 骤 : ①确定直 线段 线路中 心 线。在线路控制点的标桩上,稳 固 安放 经纬仪,将 其 对中 、调 平,使 水 平度盘 中 心 位于 标桩的铅 垂 线上; 然 后瞄 准直 线另 一端 控制点上设置的标杆,读 取 水 平度盘 的读 数,并 做 记 录 。 ②线路转角测定。将 经纬仪平稳 安放 于 ...
