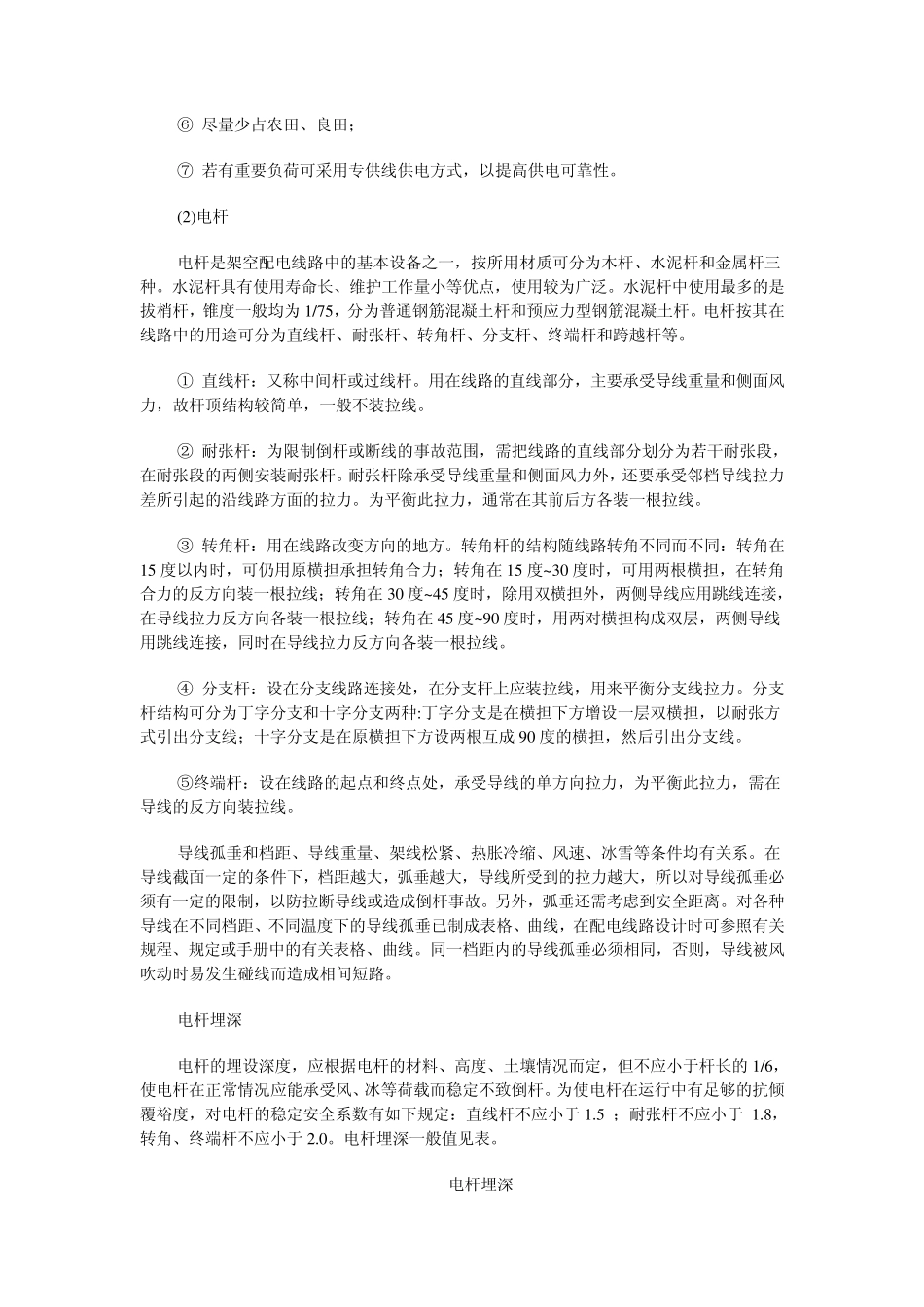

五、高、低压架空线路 1. 电压级、设备的额定电压: 750kV,500kV,330kV; 220kV,110kV,35kV,10kV,6kV,3kV; 380/220V 2. 超高压、高压、低压、安全电压的划分 (1)超高压：330kV 及以上 (2)高压： 设备的相对地电压高于 250V (3)低压： 设备的相对地电压低于 250V (4)安全电压：36V 及以下的电压 3. 架空配电线路 (1)配电线路规划 配电线路的供电容量应根据负荷统计结果而确定，但对线路设计时需考虑互供互带的可能，从而优化网架结构并提高供电可靠性。 配电线路供电半径需根据当地情况合理确定。但若供电半径过大，将导致电压损失增大和线损增加，所以一般规定 10kV 配电线路供电半径不得大于 15km ，低压主干线供电半径不得大于 500m 。 配电线路路径选择得是否合适，不仅直接影响到线路的建设费用，而且会影响到线路的运行和维护。由于农村配电线路是直接向农村用电负荷供电，所以配电线路的路径必然与各用电负荷及其分布情况紧密相关，而负荷情况又取决于农村发展计划，所以时必须结合农村电力发展计划来综合考虑。 在确定线路路径时，可首先将配变位置及各负荷点标在地理图上，根据图上道路、建筑、河流及设施分布等情况 ，结合负荷分布位置在图上画出线路的路径，包括分支线路径和接户线位置。在配电线路路径选择时要注意以下几点： ① 应能满足计划年限内各负荷点的供电要求； ② 配电线路路径应尽量接近直线，走近路、走直路，避免曲折迂回，并力求转角少； ③ 应尽量减少交叉跨越，避免与铁路、公路、通讯线路等交叉，应避开易燃易爆地带；若必须交叉跨越时要与有关部门联系，取得协议，并注意安全距离； ④ 尽量靠近道路，施工和运行维护方便，但不要影响生产、交通； ⑤ 地势越平坦越好，要避开洼地、冲刷地带，避开果树林、防护林等地方； ⑥ 尽量少占农田、良田； ⑦ 若有重要负荷可采用专供线供电方式，以提高供电可靠性。 (2)电杆 电杆是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。水泥杆具有使用寿命长、维护工作量小等优点，使用较为广泛。水泥杆中使用最多的是拔梢杆，锥度一般均为1/75，分为普通钢筋混凝土杆和预应力型钢筋混凝土杆。电杆按其在线路中的用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆和跨越杆等。 ① 直线杆：又称中间杆或过线杆。用在线路的直线部分，主要承受导线重量和侧面风力，故杆顶结构较简单，一般不装拉线。 ② ...
