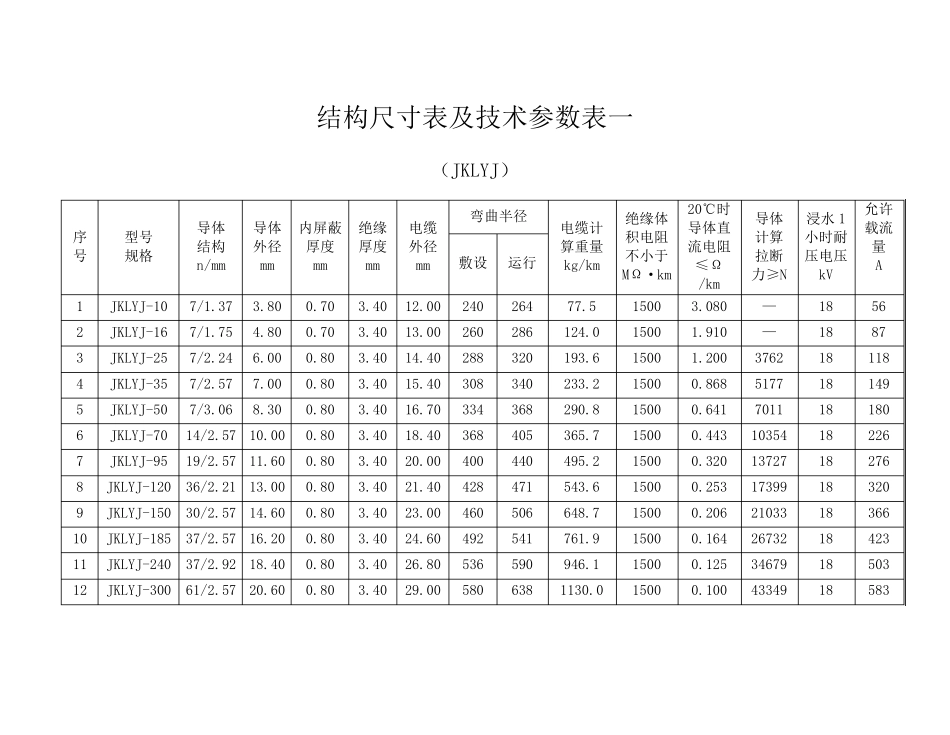

结构尺寸表及技术参数表一 （JKLYJ） 序号 型号 规格 导体 结构 n/mm 导体 外径 mm 内屏蔽 厚度 mm 绝缘 厚度 mm 电缆 外径 mm 弯曲半径 电缆计算重量 kg/km 绝缘体积电阻 不小于 MΩ·km 20℃时导体直流电阻 ≤Ω/km 导体 计算 拉断 力≥N 浸水 1 小时耐 压电压 kV 允许载流量 A 敷设 运行 1 JKLYJ-10 7/1.37 3.80 0.70 3.40 12.00 240 264 77.5 1500 3.080 — 18 56 2 JKLYJ-16 7/1.75 4.80 0.70 3.40 13.00 260 286 124.0 1500 1.910 — 18 87 3 JKLYJ-25 7/2.24 6.00 0.80 3.40 14.40 288 320 193.6 1500 1.200 3762 18 118 4 JKLYJ-35 7/2.57 7.00 0.80 3.40 15.40 308 340 233.2 1500 0.868 5177 18 149 5 JKLYJ-50 7/3.06 8.30 0.80 3.40 16.70 334 368 290.8 1500 0.641 7011 18 180 6 JKLYJ-70 14/2.57 10.00 0.80 3.40 18.40 368 405 365.7 1500 0.443 10354 18 226 7 JKLYJ-95 19/2.57 11.60 0.80 3.40 20.00 400 440 495.2 1500 0.320 13727 18 276 8 JKLYJ-120 36/2.21 13.00 0.80 3.40 21.40 428 471 543.6 1500 0.253 17399 18 320 9 JKLYJ-150 30/2.57 14.60 0.80 3.40 23.00 460 506 648.7 1500 0.206 21033 18 366 10 JKLYJ-185 37/2.57 16.20 0.80 3.40 24.60 492 541 761.9 1500 0.164 26732 18 423 11 JKLYJ-240 37/2.92 18.40 0.80 3.40 26.80 536 590 946.1 1500 0.125 34679 18 503 12 JKLYJ-300 61/2.57 20.60 0.80 3.40 29.00 580 638 1130.0 1500 0.100 43349 18 583 结构尺寸表及技术参数表二 （JKYJ） 序号 型号 规格 导体 结构 n/mm 导体 外径 mm 内屏蔽 厚度 mm 绝缘 厚度 mm 电缆 外径 mm 弯曲半径 电缆计算重量 kg/km 绝缘体积电阻 不小于 MΩ·km 20℃时导体直流电阻 ≤Ω/km 导体 计算 拉断 力≥N 浸水 1 小时耐 压电压 kV 允许载流量 A 敷设 运行 1 JKYJ-10 7/1.37 3.80 0.70 3.40 12.00 240 264 219.2 1500 1.830 — 18 72 2 JKYJ-16 7/1.75 4.80 0.70 3.40 13.00 260 286 137.0 1500 1.150 — 18 112 3 JKYJ-25 7/2.24 6.00 0.80 3.40 14.40 288 320 342.5 1500 0.749 8465 18 1...
