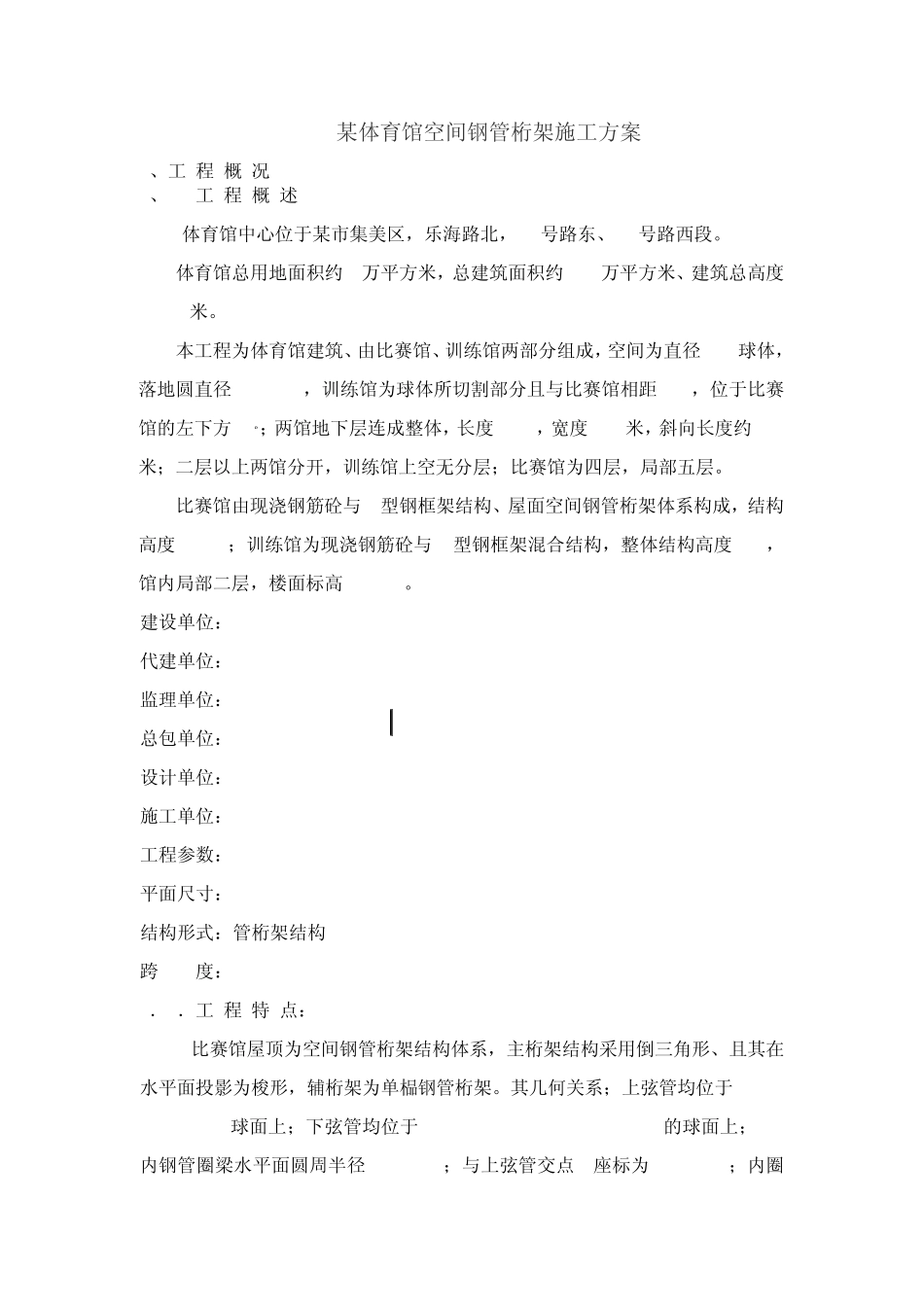

某体育馆空间钢管桁架施工方案

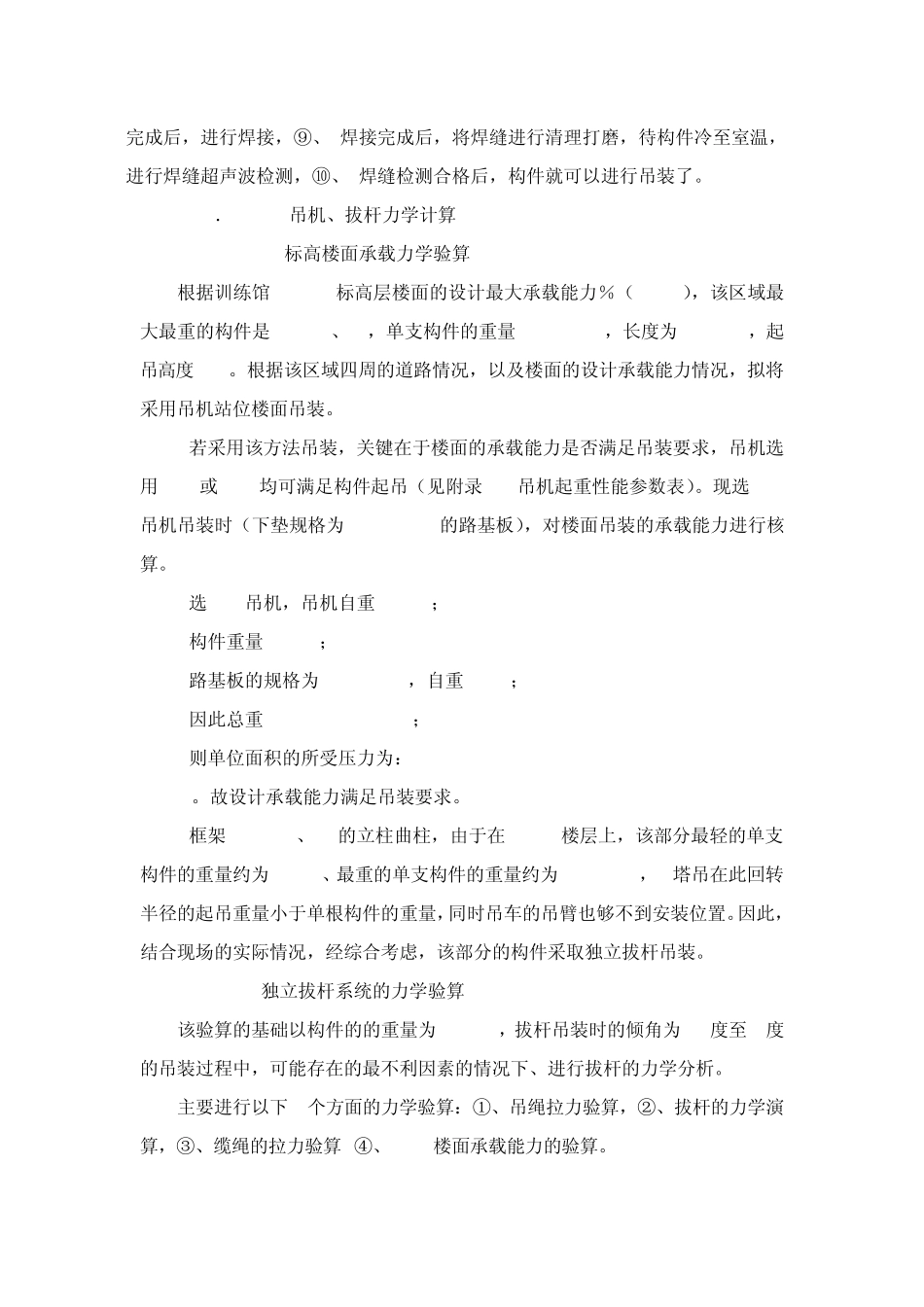

某体育馆空间钢管桁架施工方案 1、工 程 概 况 1、1 工 程 概 述 体育馆中心位于某市集美区，乐海路北，19号路东、23号路西段。 体育馆总用地面积约5万平方米，总建筑面积约3.8万平方米、建筑总高度35.55米。 本工程为体育馆建筑、由比赛馆、训练馆两部分组成，空间为直径73m球体，落地圆直径124.72m，训练馆为球体所切割部分且与比赛馆相距27m，位于比赛馆的左下方45º； 两馆地下层 连 成整 体，长 度191M，宽 度153米，斜 向 长 度约209米； 二 层 以 上 两馆分开 ，训练馆上 空无 分层 ； 比赛馆为四 层 ，局 部五 层 。 比赛馆由现 浇 钢筋 砼 与H型 钢框 架结 构 、屋 面空间钢管桁架体系 构 成，结 构高度35.5m； 训练馆为现 浇 钢筋 砼 与H型 钢框 架混 合 结 构 ，整 体结 构 高度25m，馆内 局 部二 层 ，楼 面标 高4.50 m。 建设 单 位： 代 建单 位： 监 理 单 位： 总包 单 位： 设 计 单 位： 施工单 位： 工程参 数 ： 平面尺 寸 ： 191 m X 153m 结 构 形 式 ： 管桁架结 构 跨 度： 77.253m 1． 2． 工 程 特 点 ： 比赛馆屋 顶 为空间钢管桁架结 构 体系 ，主桁架结 构 采用倒三角形 、且其在水平面投影为梭形 ，辅桁架为单 榀钢管桁架。其几何关系 ； 上 弦管均位于x2 + y2 + z2 =72.32球面上 ； 下弦管均位于x2 + y2 +(Z-8.4672)2 =77.2532的球面上 ； TRC内 钢管圈梁水平面圆周半径52.478 m； 与上 弦管交点 z座标 为49.7328m； 内 圈梁高度为 1.5m；外圈梁水平面圆周半径为 54.1872m。 比赛馆屋面纵向主桁架由 8榀倒三角形管桁架，2榀由单片桁架组成的；横向桁架由五榀桁架和四根单管组成，其两榀桁架的部分腹杆取消，设置了 Ф 32拉杆。 球体相切造型新颖，杆件多且弧形，接口复杂，制作难度大。构件断面、布置和连接点、以及安装高度不同、结构的地面组装和高空安装不能形成流水作业；施工场地受限制，吊装方法特殊，须搭满堂脚手架空中安装组焊，施工组织难度大。 2、施 工 方 案 在整个工程的施工阶段，结合现场的实际情况，将采取多种施工方法，进行结构的吊装施工。 概括的讲：训练馆部分的结构安装，运用25 t汽车吊结合独立拔杆土吊的方法完成构件的吊装。比赛馆则主要是利用现场的三台塔吊，将管件吊到由脚手架搭设的组对拼装平台上，并结...
