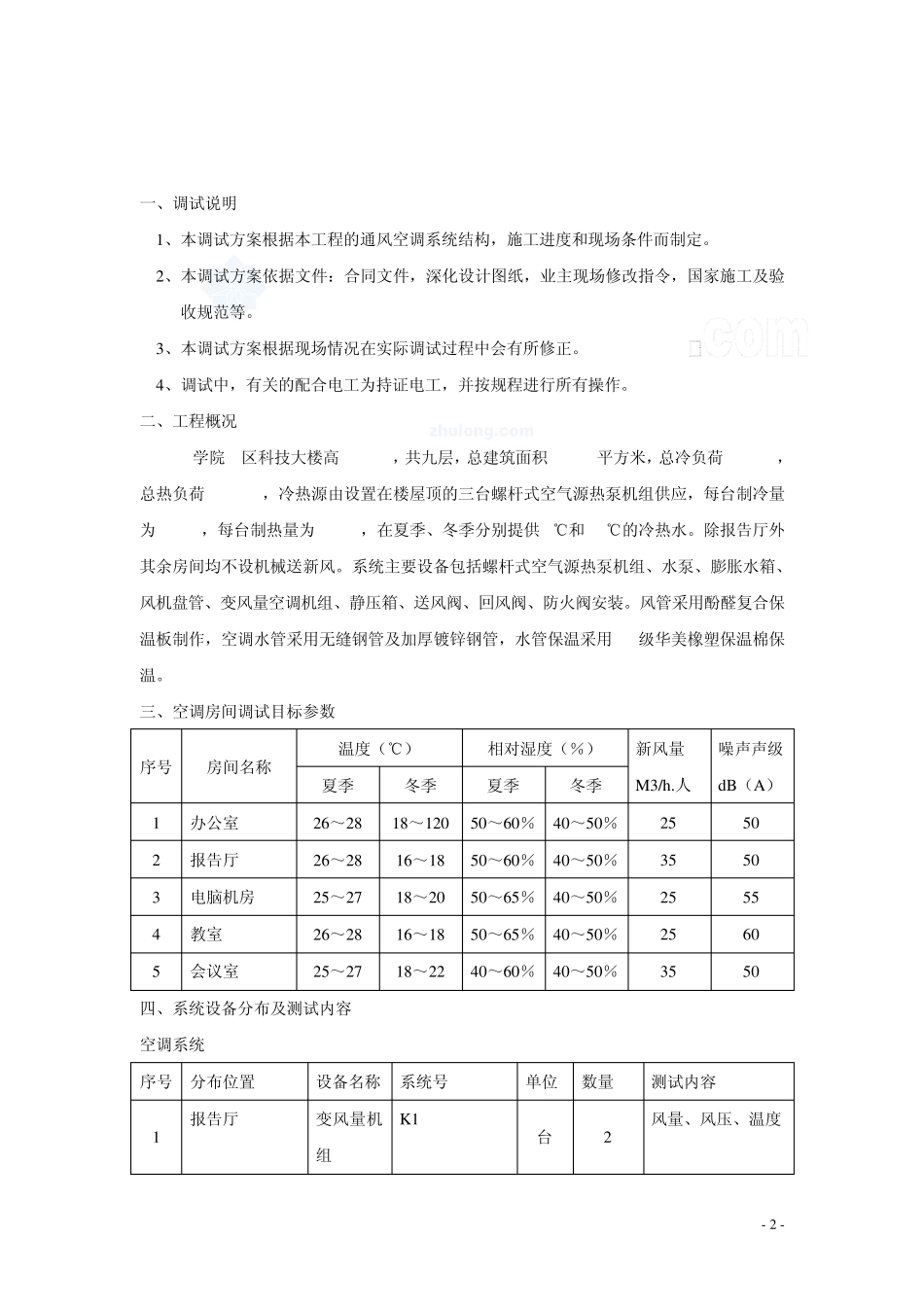

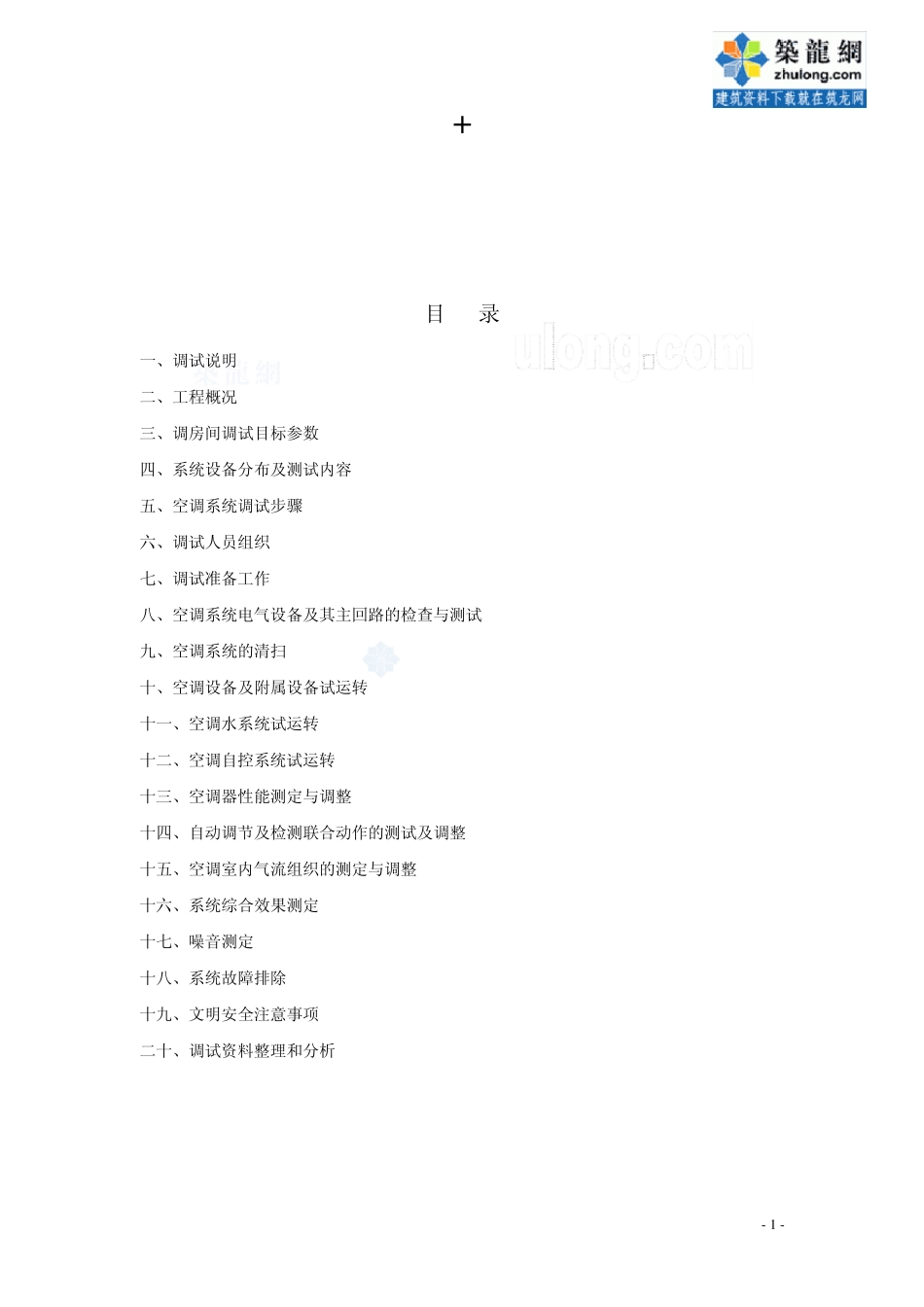

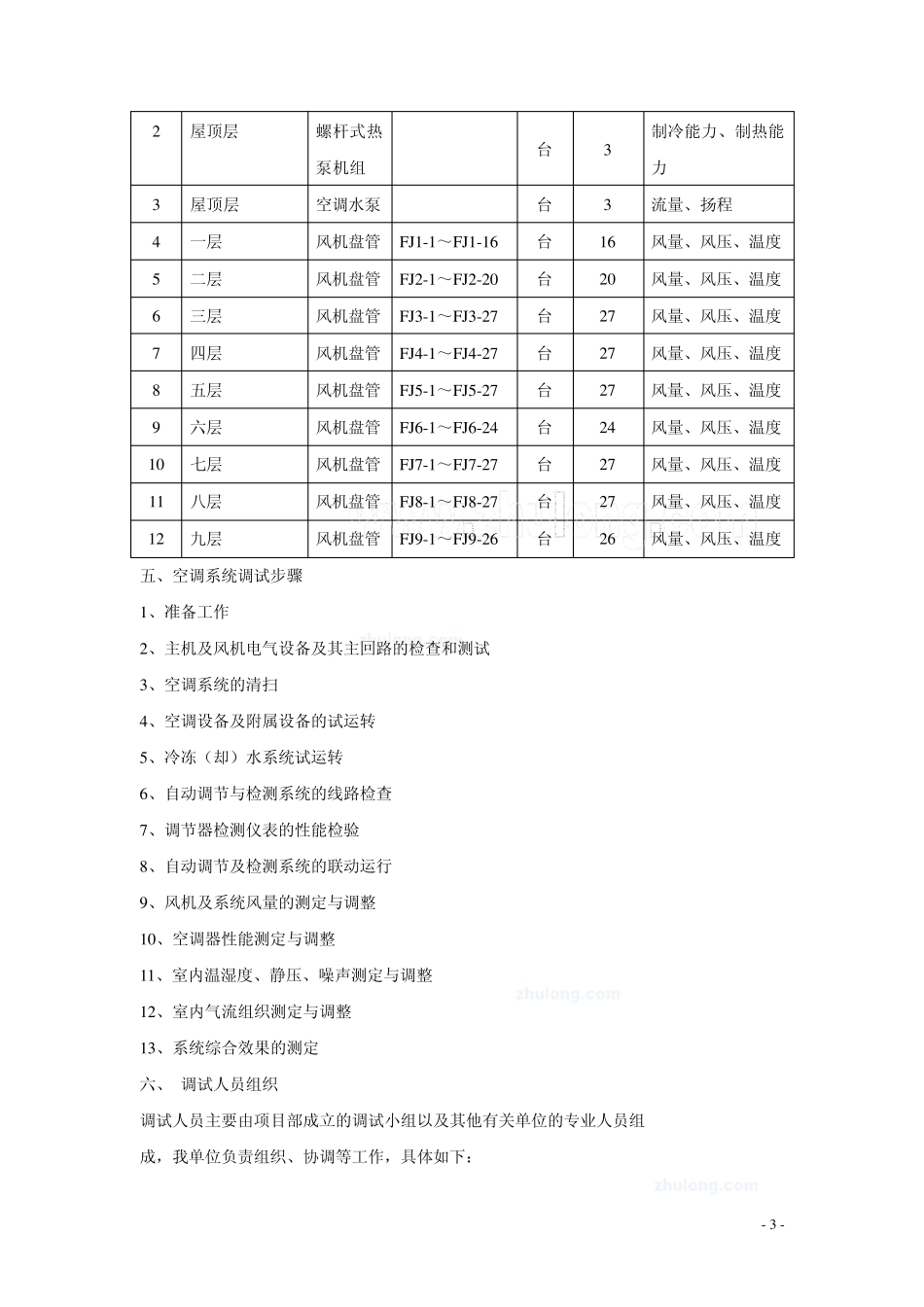

- 1 - + 目 录 一、调试说明 二、工程概况 三、调房间调试目标参数 四、系统设备分布及测试内容 五、空调系统调试步骤 六、调试人员组织 七、调试准备工作 八、空调系统电气设备及其主回路的检查与测试 九、空调系统的清扫 十、空调设备及附属设备试运转 十一、空调水系统试运转 十二、空调自控系统试运转 十三、空调器性能测定与调整 十四、自动调节及检测联合动作的测试及调整 十五、空调室内气流组织的测定与调整 十六、系统综合效果测定 十七、噪音测定 十八、系统故障排除 十九、文明安全注意事项 二十、调试资料整理和分析 - 2 - 一、调试说明 1、本调试方案根据本工程的通风空调系统结构，施工进度和现场条件而制定。 2、本调试方案依据文件：合同文件，深化设计图纸，业主现场修改指令，国家施工及验收规范等。 3、本调试方案根据现场情况在实际调试过程中会有所修正。 4、调试中，有关的配合电工为持证电工，并按规程进行所有操作。 二、工程概况 XX学院 B区科技大楼高 37.00m，共九层，总建筑面积 20021平方米，总冷负荷 1780KW，总热负荷 1250KW，冷热源由设置在楼屋顶的三台螺杆式空气源热泵机组供应，每台制冷量为 347KW，每台制热量为 345KW，在夏季、冬季分别提供 7℃和 45℃的冷热水。除报告厅外其余房间均不设机械送新风。系统主要设备包括螺杆式空气源热泵机组、水泵、膨胀水箱、风机盘管、变风量空调机组、静压箱、送风阀、回风阀、防火阀安装。风管采用酚醛复合保温板制作，空调水管采用无缝钢管及加厚镀锌钢管，水管保温采用 B1级华美橡塑保温棉保温。 三、空调房间调试目标参数 序号 房间名称 温度（℃） 相对湿度（％） 新风量 M3/h.人 噪声声级 dB（A） 夏季 冬季 夏季 冬季 1 办公室 26～28 18～120 50～60％ 40～50％ 25 50 2 报告厅 26～28 16～18 50～60％ 40～50％ 35 50 3 电脑机房 25～27 18～20 50～65％ 40～50％ 25 55 4 教室 26～28 16～18 50～65％ 40～50％ 25 60 5 会议室 25～27 18～22 40～60％ 40～50％ 35 50 四、系统设备分布及测试内容 空调系统 序号 分布位置 设备名称 系统号 单位 数量 测试内容 1 报告厅 变风量机组 K1 台 2 风量、风压、温度 - 3 - 2 屋顶层 螺杆式热泵机组 台 3 制冷能力、制热能力 3 屋顶层 空调水泵 台 3 流量、扬程 4 一层 风机盘管...
