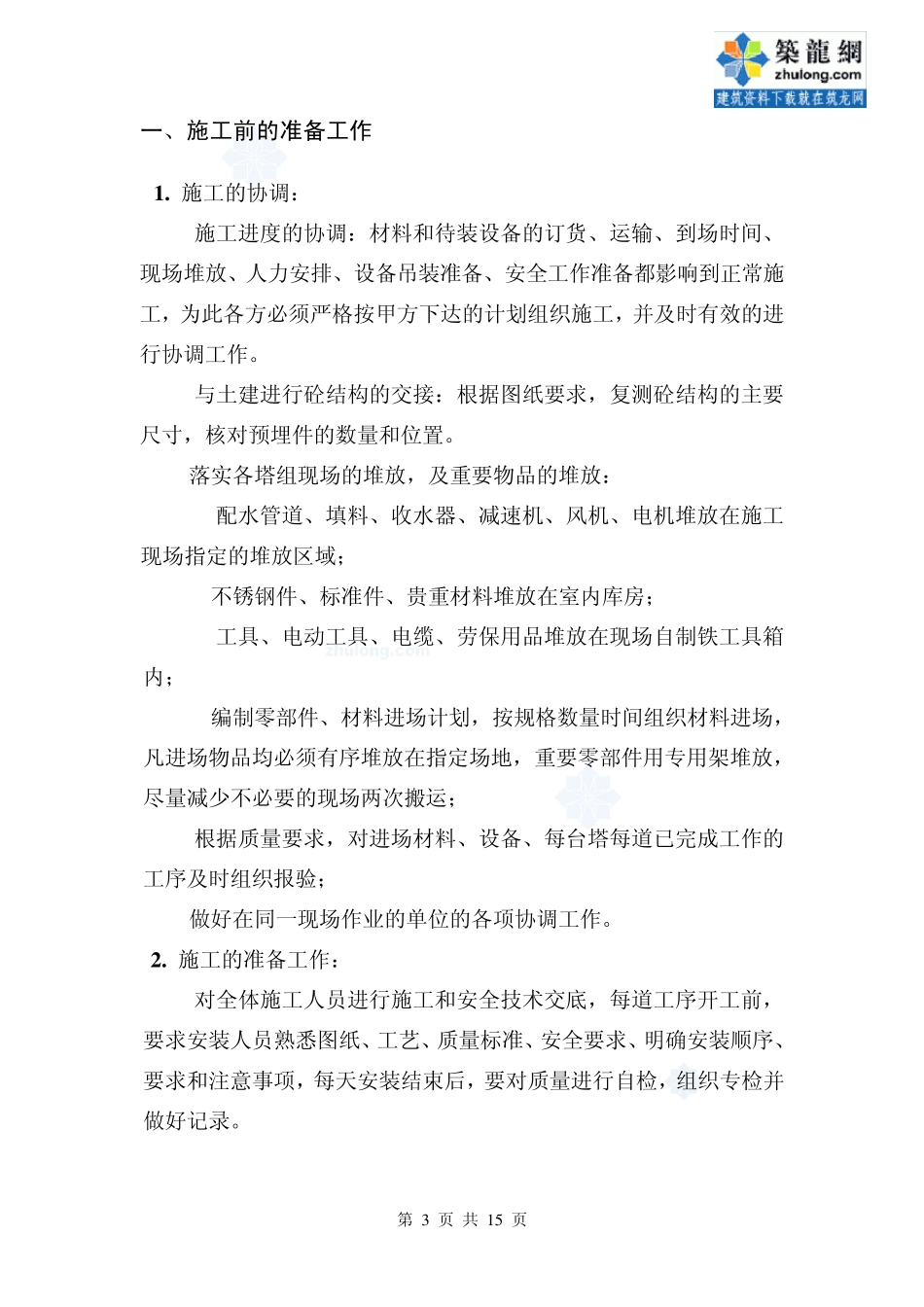

第 1 页 共 1 5 页 某项目配套 NH-5000×5×2型冷却塔 安装手册 * * * 冷却塔有限公司 第 2 页 共 1 5 页 目 录 一、 施工前的准备工作 二、 配水系统安装 三、 填料支承架安装 四、 填料分块的粘结和安装 五、 收水器组装和安装 六、 风机的安装 七、 风筒的安装 八、 塔内检修走道安装 九、 避雷系统安装 第 3 页 共 1 5 页 一、施工前的准备工作 1 . 施工的协调: 1.1 施工进度的协调:材料和待装设备的订货、运输、到场时间、现场堆放、人力安排、设备吊装准备、安全工作准备都影响到正常施工,为此各方必须严格按甲方下达的计划组织施工,并及时有效的进行协调工作。 1.2与土建进行砼结构的交接:根据图纸要求,复测砼结构的主要尺寸,核对预埋件的数量和位置。 1.3落实各塔组现场的堆放,及重要物品的堆放: 1.3.1配水管道、填料、收水器、减速机、风机、电机堆放在施工现场指定的堆放区域; 1.3.2不锈钢件、标准件、贵重材料堆放在室内库房; 1.3.3工具、电动工具、电缆、劳保用品堆放在现场自制铁工具箱内; 1.3.4编制零部件、材料进场计划,按规格数量时间组织材料进场,凡进场物品均必须有序堆放在指定场地,重要零部件用专用架堆放,尽量减少不必要的现场两次搬运; 1.4根据质量要求,对进场材料、设备、每台塔每道已完成工作的工序及时组织报验; 1.5做好在同一现场作业的单位的各项协调工作。 2 . 施工的准备工作: 2.1对全体施工人员进行施工和安全技术交底,每道工序开工前,要求安装人员熟悉图纸、工艺、质量标准、安全要求、明确安装顺序、要求和注意事项,每天安装结束后,要对质量进行自检,组织专检并做好记录。 第 4 页 共 15 页 2.2对待安装塔组现场(包括走道、堆场)进行全面的清扫和整理。 2.3安装工作开始前,按图核对待装零部件的名称、规格、数量并检查质量,凡不符合要求的必须及时处理。 2.4按每天安装内容,提前一天做好材料、设备、工具及辅助材料的准备工作。 二、配水系统安装 1 . 安装前准备: 1.1 施工人员应熟悉配水系统的图纸和安装特点,并根据现场及设备情况拟订安装计划。同时按照设计资料清点零部件的规格和数量,以及外观是否完好,并填写检验记录。 1.2 准备安装填料架所需的工具和辅助材料:手工电弧焊机,J422 焊条,卷尺以及其他的辅助工具和防护用品等。 1.3 按照图纸检查各柱上预埋件的位置、数量是否符...
