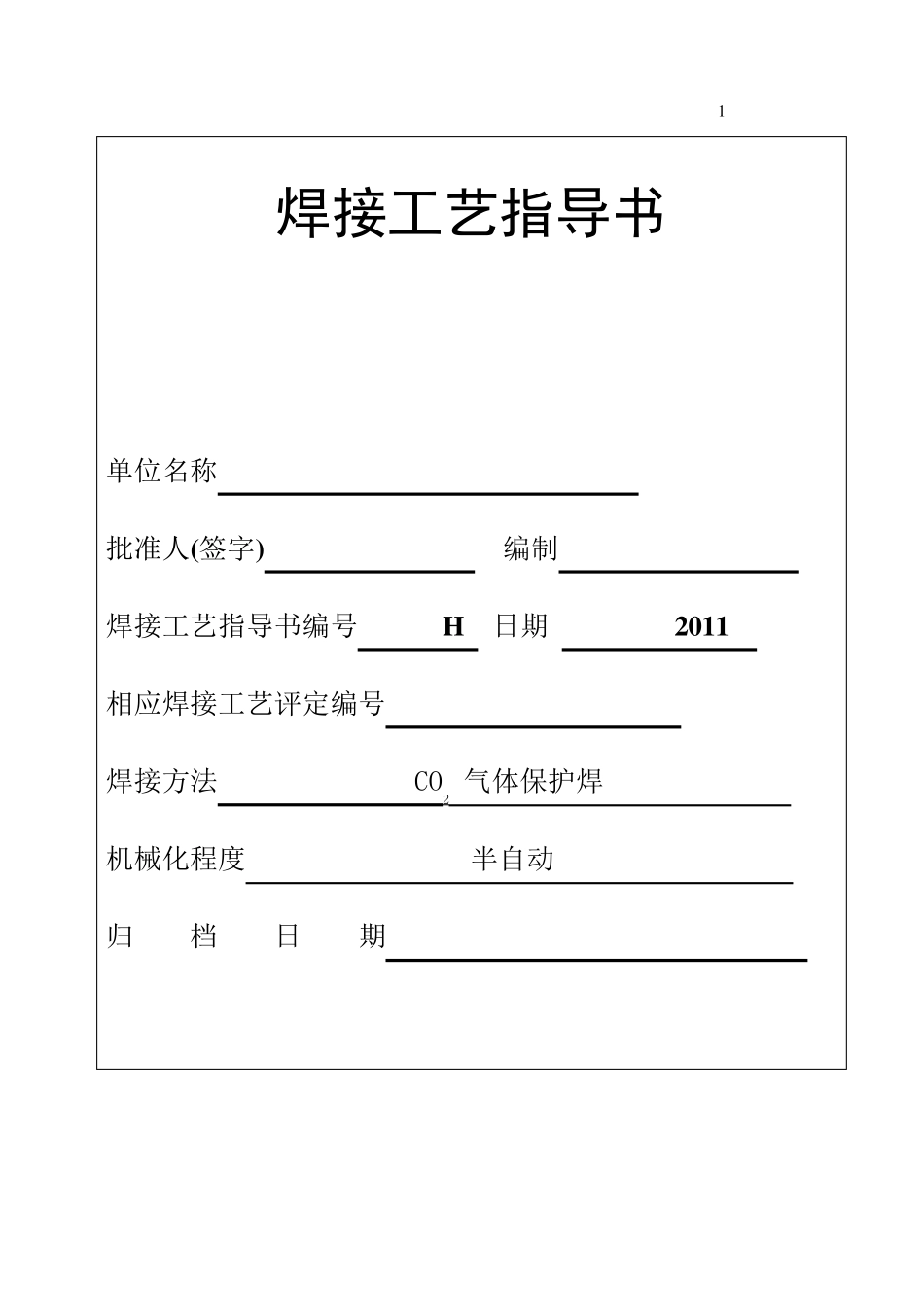

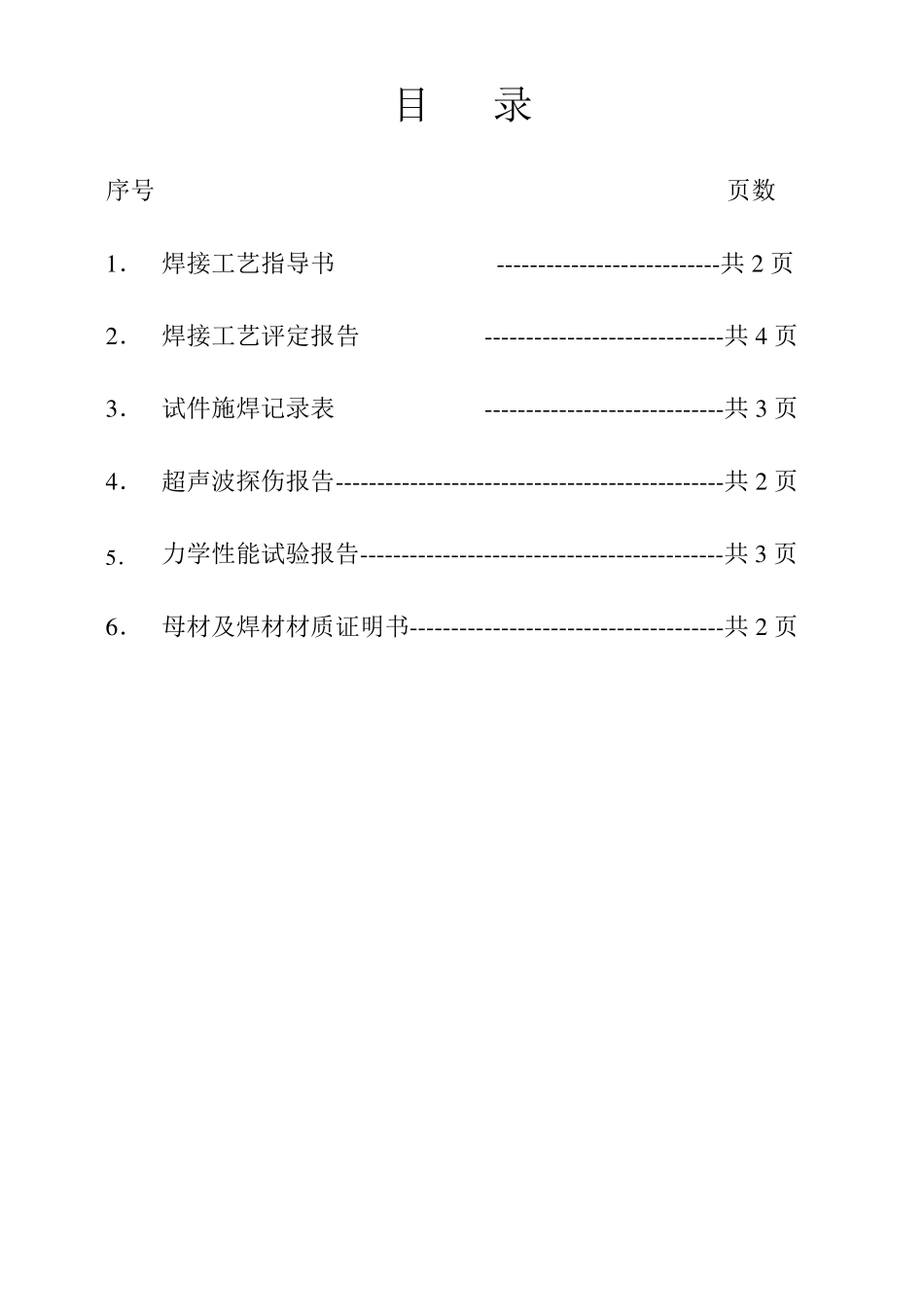

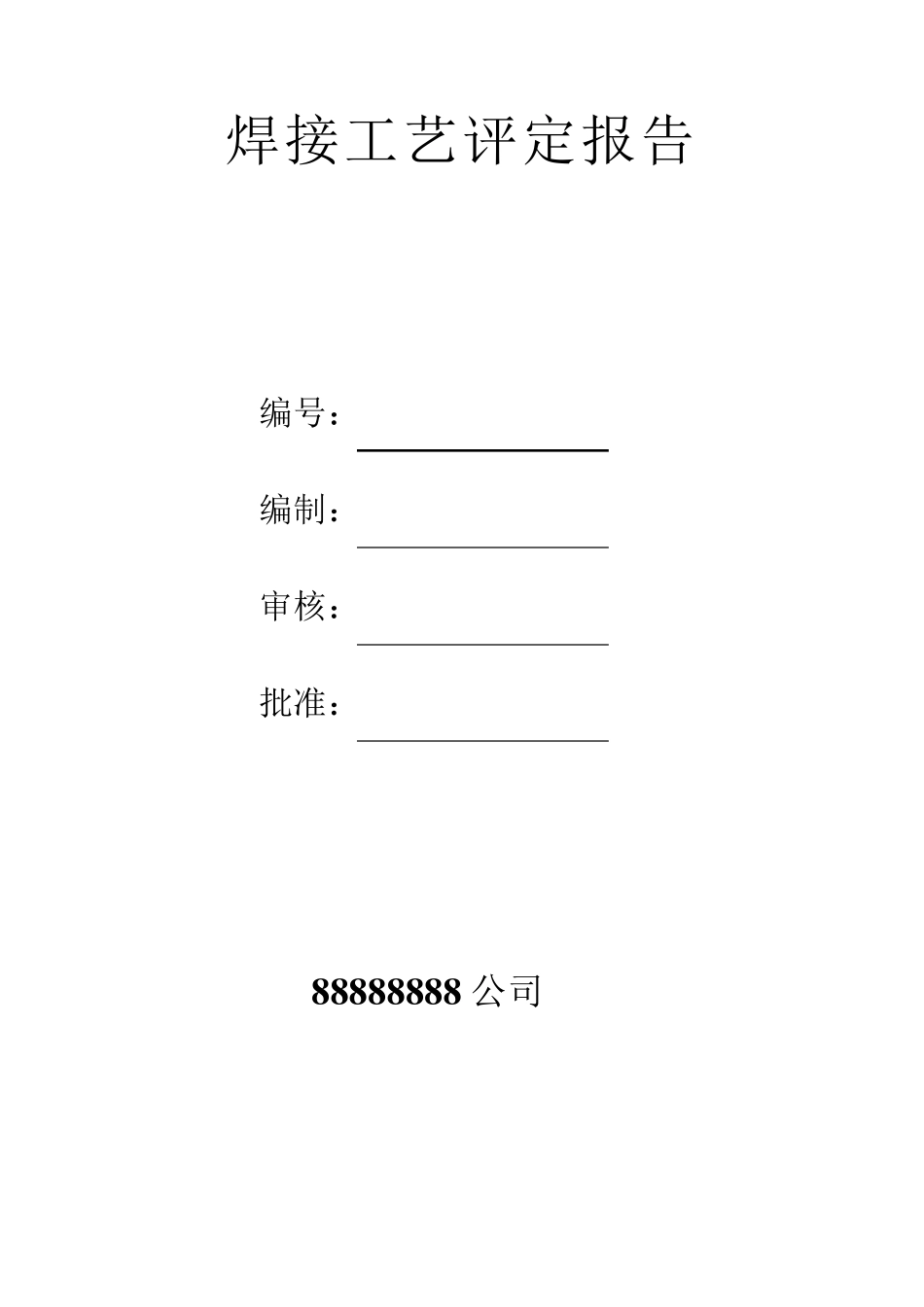

焊接工艺评定报告 编号： 编制： 审核： 批准： 8 8 8 8 8 8 8 8 公司 目 录 序号 页数 1 ． 焊接工艺指导书 ---------------------------共 2 页 2 ． 焊接工艺评定报告 -----------------------------共 4 页 3 ． 试件施焊记录表 -----------------------------共 3 页 4 ． 超声波探伤报告-----------------------------------------------共 2 页 5 ． 力学性能试验报告--------------------------------------------共 3 页 6 ． 母材及焊材材质证明书--------------------------------------共 2 页 焊接工艺指导书 单位名称 批准人(签字) 编制 焊接工艺指导书编号 H 日期 2011 相应焊接工艺评定编号 焊接方法 CO2 气体保护焊 机械化程度 半自动 归 档 日 期 1 焊接工艺指导书 接头型式 对接接头 有无衬垫及衬垫材料牌号 / 接口形式 V 形坡口 组对间隙 3 焊接层次和顺序 1-5 多口尺寸简图和焊道分布顺序 母 材： 钢材标准号 GB3274 钢号 Q235B 类、组别号 I-1 与类、组别号 I-1 相焊 厚度 10mm 直径 / 质量证明书号 022D2045 复检报告编号 / 填充金属： 焊条标准 GB/T8810 焊条牌号 / 焊条直径 / 焊丝牌号 ER50-6 焊丝直径 Φ1.2 焊剂牌号 / 质量证明书号 11010703 焊接位置： 对接焊缝位置 板对接横焊、3G 方向（横向） 角焊缝位置 / 预热： 预热温度 / 层间温度 / 其它 / 1 焊条（焊丝）熔敷金属化学成分（%） C Si Mn P S Cu Ni Mo V Cr 0.08- 0.15 0.80- 1.15 1.40- 1.85 NAX 0.025 NAX 0.035 NAX 0.50 NAX 0.15 NAX 0.15 NAX 0.03 NAX 0.15 焊接位置： 对接焊缝的位置： 板对接横焊、3G 焊接方向： 横向 角焊缝位置 / 预热： 预热温度（允许最低值） / 层间温度（允许最高值） / 保持预热时间 / 加热方式 / 焊后热处理 加热温度 / ℃ 升温速度 / 保温时间 / 冷却方式 / 焊接电流范围（A） 160-210 电弧电压（V） 24-30 焊接设备型号 YD-500KR2HGE 检测仪表 / 按所有焊位置和厚度，分别列出电流和电压范围。这些数据记入下表中。 2 焊接工艺评定报告 单位名称 批准人(签字) 编制 焊接评定报告编号 日期 相应焊接工艺评定编号 焊接方法 CO2 气体保护焊 机械化程度 半自动 焊接工艺评定报告 接头型式 对接接头...
