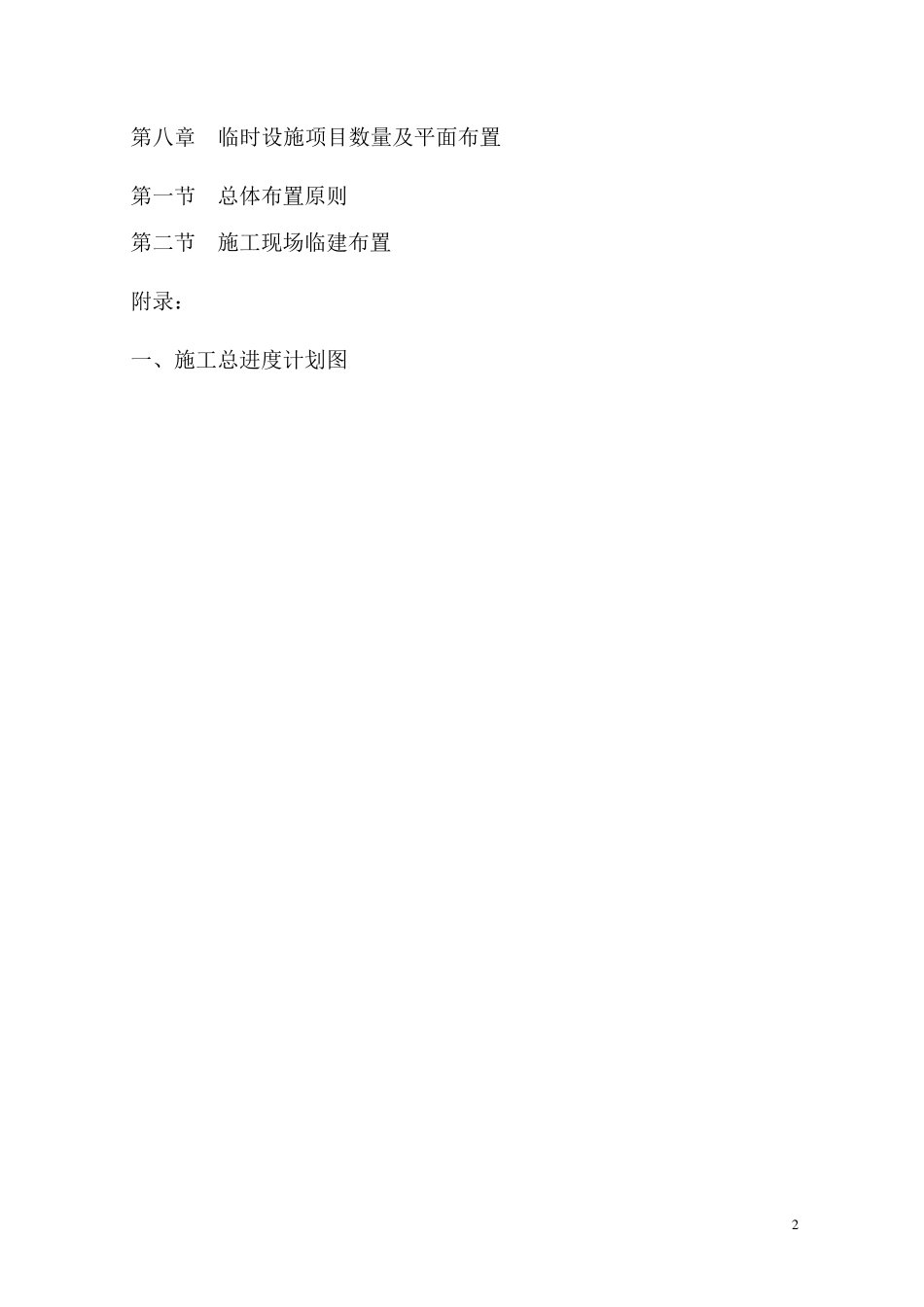

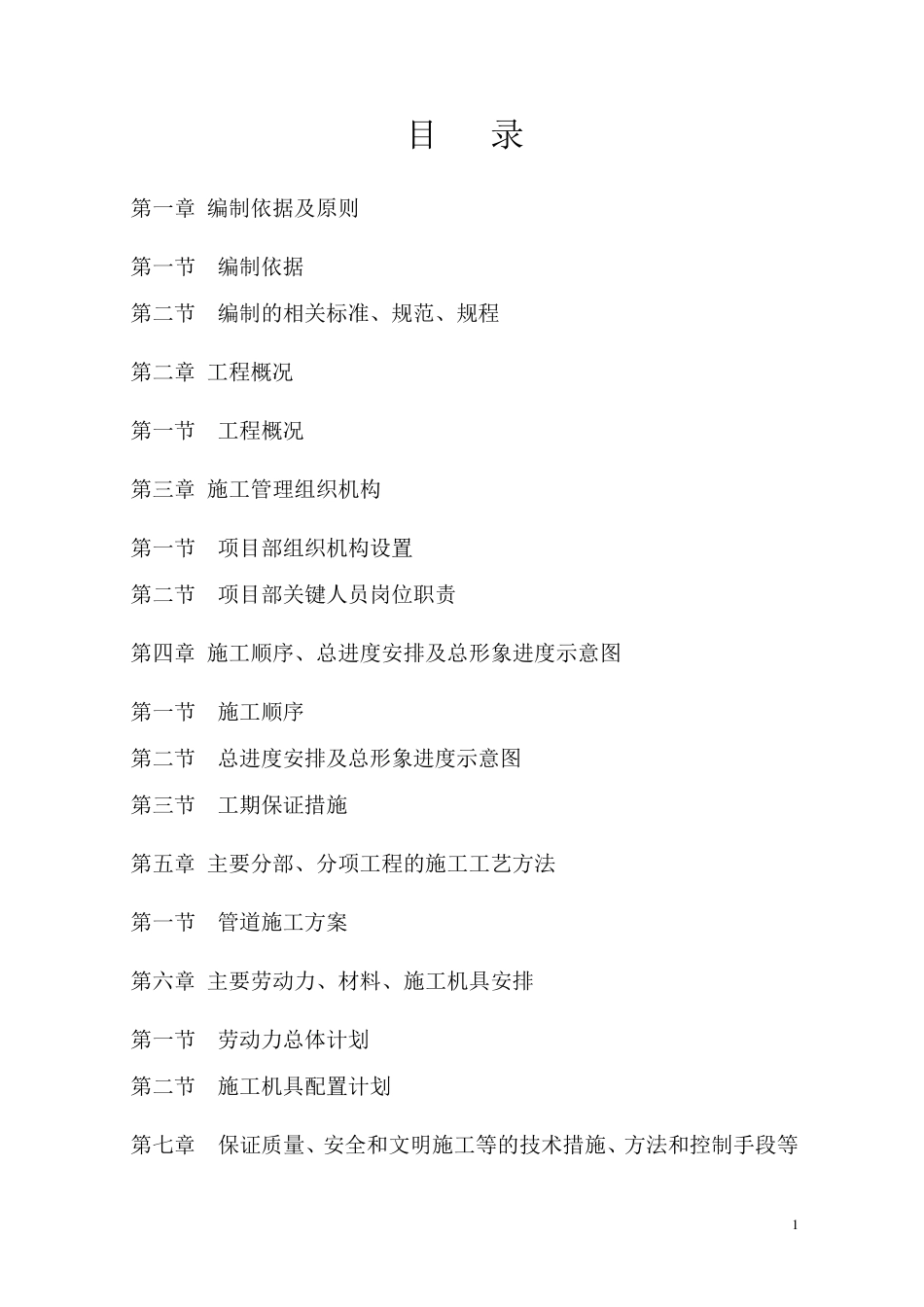

1 目 录 第一章 编制依据及原则 第一节 编制依据 第二节 编制的相关标准、规范、规程 第二章 工程概况 第一节 工程概况 第三章 施工管理组织机构 第一节 项目部组织机构设置 第二节 项目部关键人员岗位职责 第四章 施工顺序、总进度安排及总形象进度示意图 第一节 施工顺序 第二节 总进度安排及总形象进度示意图 第三节 工期保证措施 第五章 主要分部、分项工程的施工工艺方法 第一节 管道施工方案 第六章 主要劳动力、材料、施工机具安排 第一节 劳动力总体计划 第二节 施工机具配置计划 第七章 保证质量、安全和文明施工等的技术措施、方法和控制手段等 2 第八章 临时设施项目数量及平面布置 第一节 总体布置原则 第二节 施工现场临建布置 附录: 一、施工总进度计划图 3 第一章 编制依据及原则 第一节 编制依据 一、南陵县凯迪 1*30MW 机组工程厂外补给水系统工程施工招标文件。 二、南陵县凯迪 1*30MW 机组工程厂外补给水系统工程施工图纸。 三、其它对本工程施工组织设计有益的信息及资料。 第二节 编制的相关标准、规范、规程 1 工业金属管道工程施工及验收规范 GB50235-97 2 给水排水管道工程施工及验收规范 GB50268-97 3 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 4 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 5 低压流体输送管道用螺旋缝埋弧焊钢管 SY/T5037-2000 6 施工现场临时用电安全技术规范 JGJ46-88 第二章 工程概况 第一节 工程概况 工程名称:南陵县凯迪 1*30MW 机组工程厂外补给水系统工程 I 标段 建设地点:安徽省南陵县 南陵县凯迪绿色能源开发有限公司(1*30MW 机组)工程厂外补给水工程,起于电厂北围墙沿 S320 省道向东过后港河,经五里大转盘上 G318 国道 4 向东,过漳河上弋江大道过籍山路和太白大道过S205 省道沿土路向西720m 到达漳河与后港河交汇处堤岸,沿堤岸向北379m 到达补给水泵房,管线长度约15.4km,管道为D273*6 焊接钢管,穿越公路、河道、池塘和沟渠等管道采用D273*10 焊接钢管。 标段一:取水泵房出口(规划局征地红线外1 米)——318 国道管线起点处(X=420755.469;Y=485772.217),长约:5058m。 质量标准:合格。 安全目标:零事故。 工期:拟开工日期为2012 年 2 月 12 日,完工日期 2012 年 4 月 28 日,工期为75 日历天。 第三章 施工管理组...
