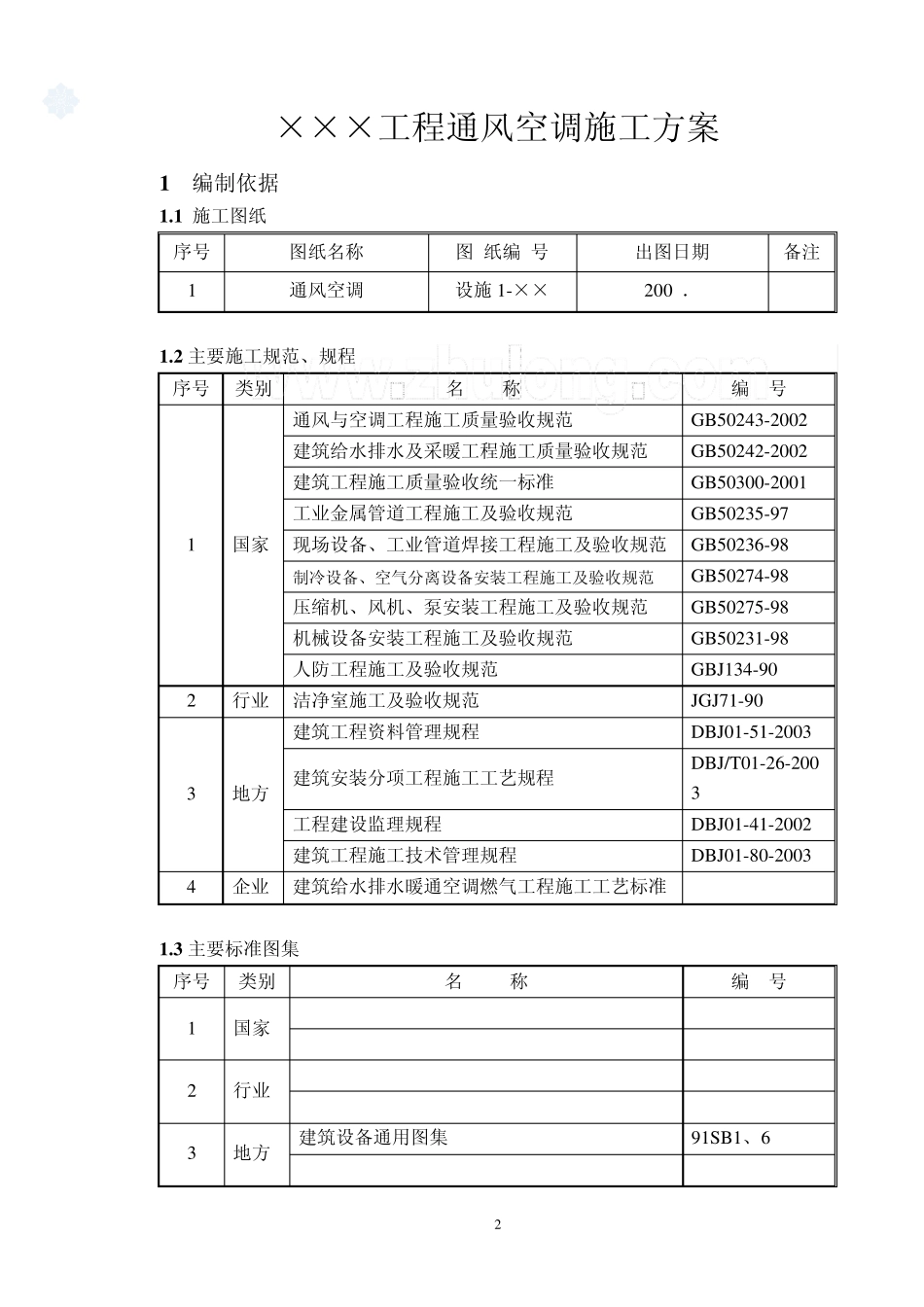

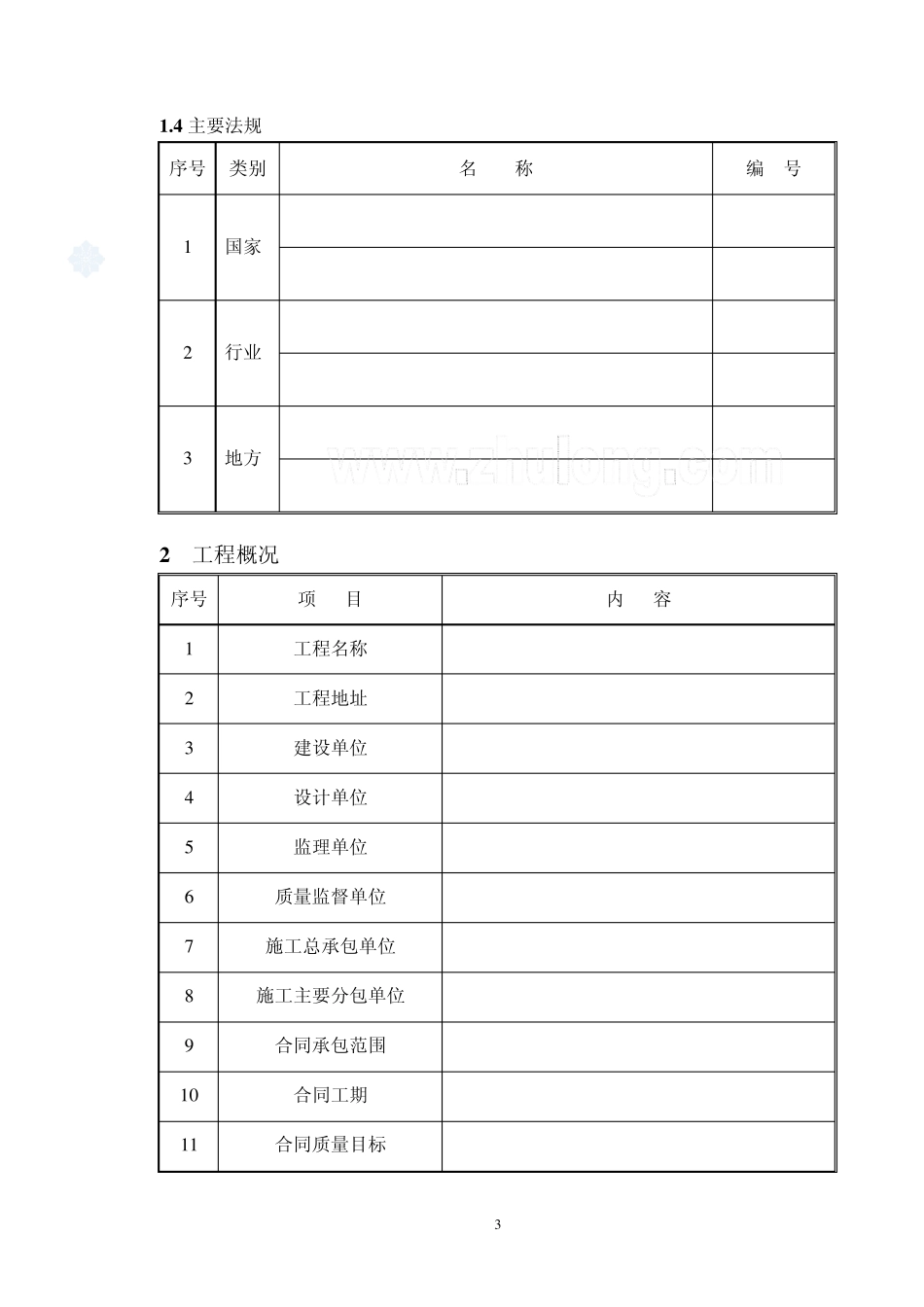

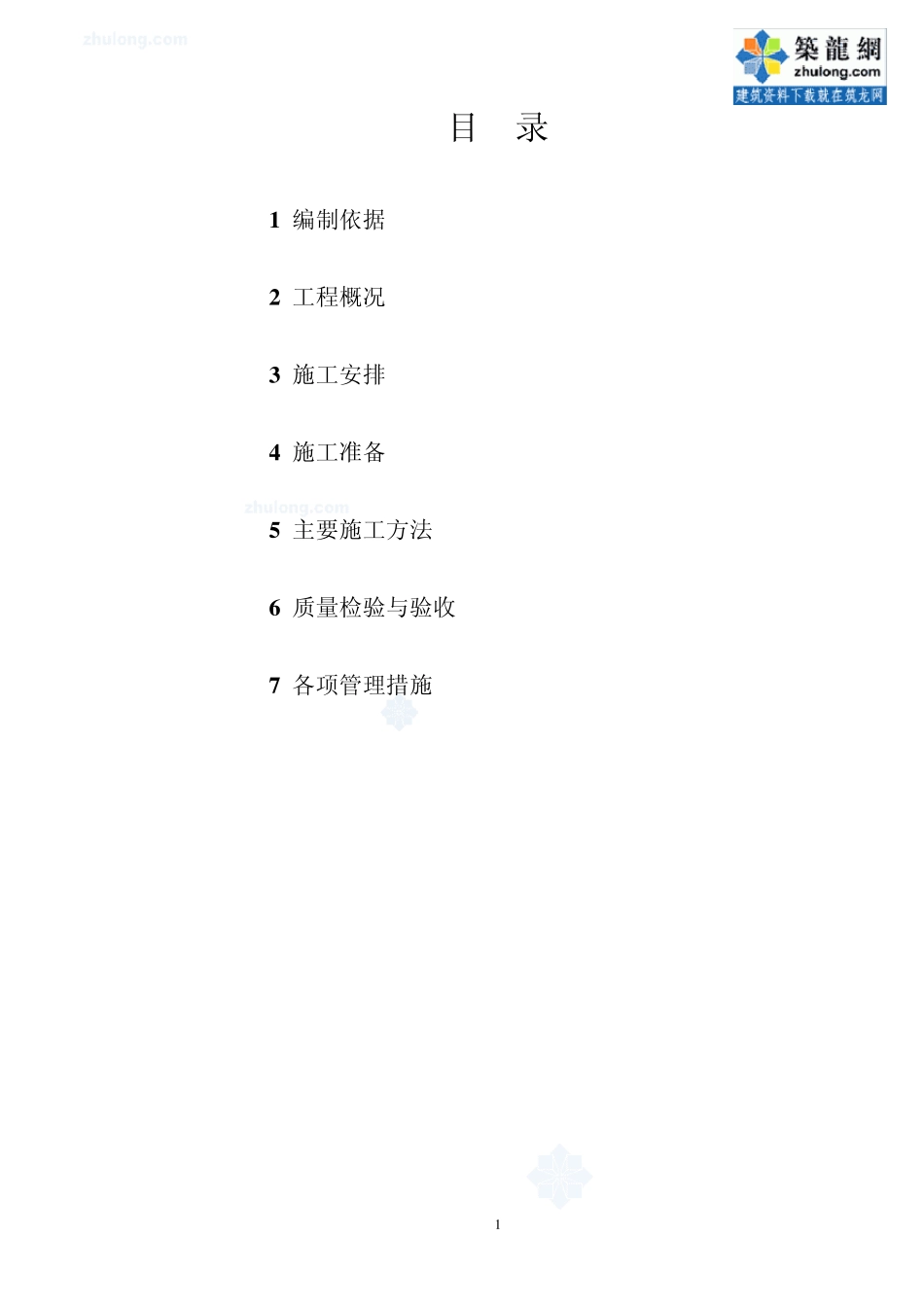

1 目 录 1 编制依据 2 工程概况 3 施工安排 4 施工准备 5 主要施工方法 6 质量检验与验收 7 各项管理措施 2 ³³³工程通风空调施工方案 1 编制依据 1 .1 施工图纸 序号 图纸名称 图 纸编 号 出图日期 备注 1 通风空调 设施1-³³ 200 ． 1 .2 主要施工规范、规程 序号 类别 名 称 编 号 1 国家 通风与空调工程施工质量验收规范 GB50243-2002 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 建筑工程施工质量验收统一标准 GB50300-2001 工业金属管道工程施工及验收规范 GB50235-97 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 制冷设备、空气分离设备安装工程施工及验收规范 GB50274-98 压缩机、风机、泵安装工程施工及验收规范 GB50275-98 机械设备安装工程施工及验收规范 GB50231-98 人防工程施工及验收规范 GBJ134-90 2 行业 洁净室施工及验收规范 JGJ71-90 3 地方 建筑工程资料管理规程 DBJ01-51-2003 建筑安装分项工程施工工艺规程 DBJ/T01-26-2003 工程建设监理规程 DBJ01-41-2002 建筑工程施工技术管理规程 DBJ01-80-2003 4 企业 建筑给水排水暖通空调燃气工程施工工艺标准 1 .3 主要标准图集 序号 类别 名 称 编 号 1 国家 2 行业 3 地方 建筑设备通用图集 91SB1、6 3 1 .4 主要法规 序号 类别 名 称 编 号 1 国家 2 行业 3 地方 2 工程概况 序号 项 目 内 容 1 工程名称 2 工程地址 3 建设单位 4 设计单位 5 监理单位 6 质量监督单位 7 施工总承包单位 8 施工主要分包单位 9 合同承包范围 1 0 合同工期 1 1 合同质量目标 4 2 .1 土建工程概况 序号 项 目 内 容 1 建筑功能 公共建筑 2 建筑特点 智能化设计 3 建筑面积m2 总建筑面积 战地面积 地下建筑面积 地上建筑面积 4 建筑层数 地上 层 地下 层 5 建筑层高m 地下部分 人防层 、设备层 地上部分 首层、标准层、顶层 6 建筑高度m 建筑总高 、室内外高差 、檐口 7 结构 形式 基础结构 筏板式基础 主体结构 框剪结构 屋顶结构 现浇结构 8 结构 断面 尺寸 外墙厚度mm 300 内墙厚度mm 200 楼板厚度mm 100、200、300 2 .2 空调、通风系统工程概况 编号 系统编号 服务范围 空调方式 1 冷热源 2 台直燃型化锂吸收式机组，总冷负荷 KCal/h、总热...
