某铣床的电气控制系统设计(X62W卧式万能)

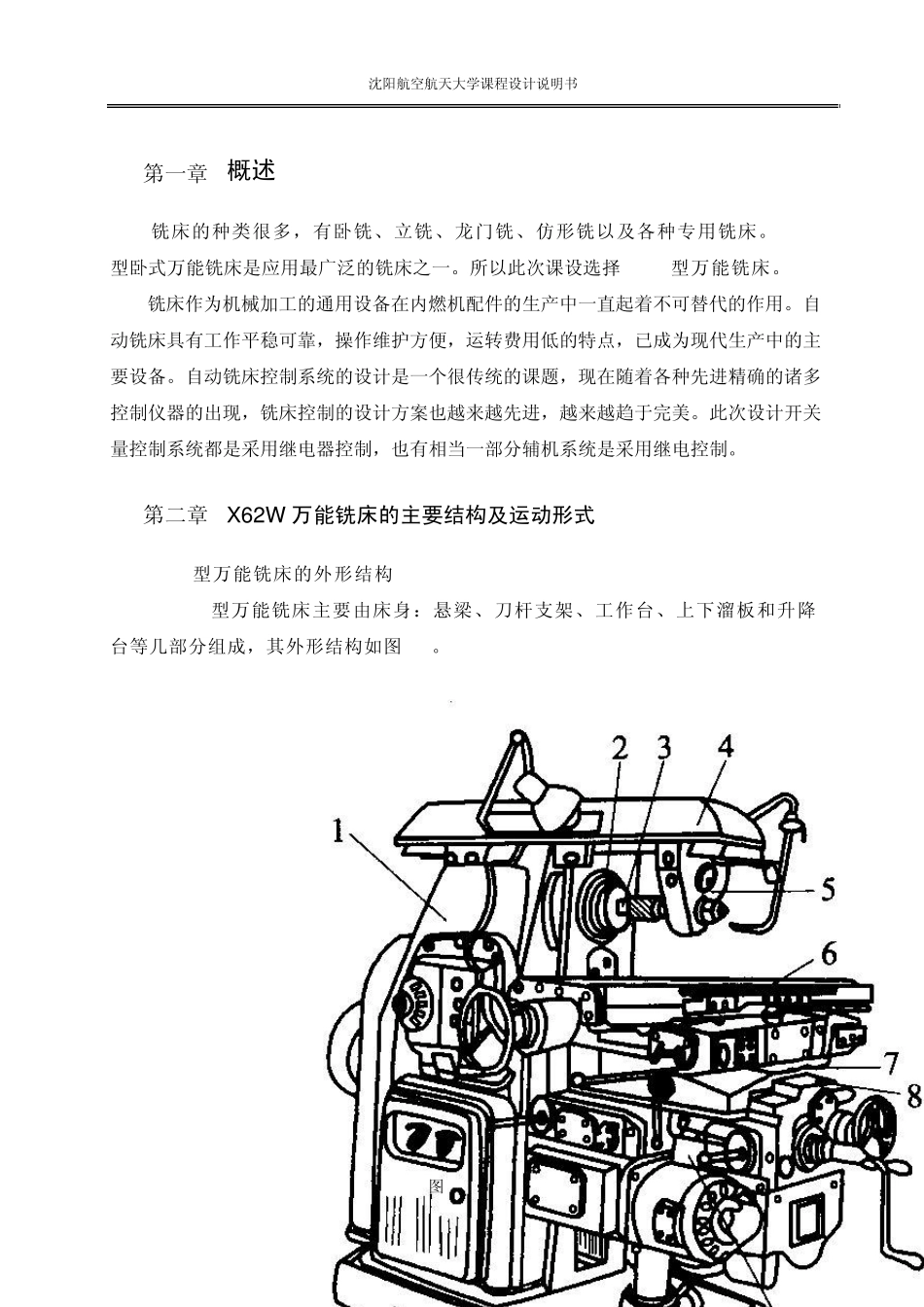

某铣床的电气控制系统设计(X62W卧式万能)_第1页
1/8

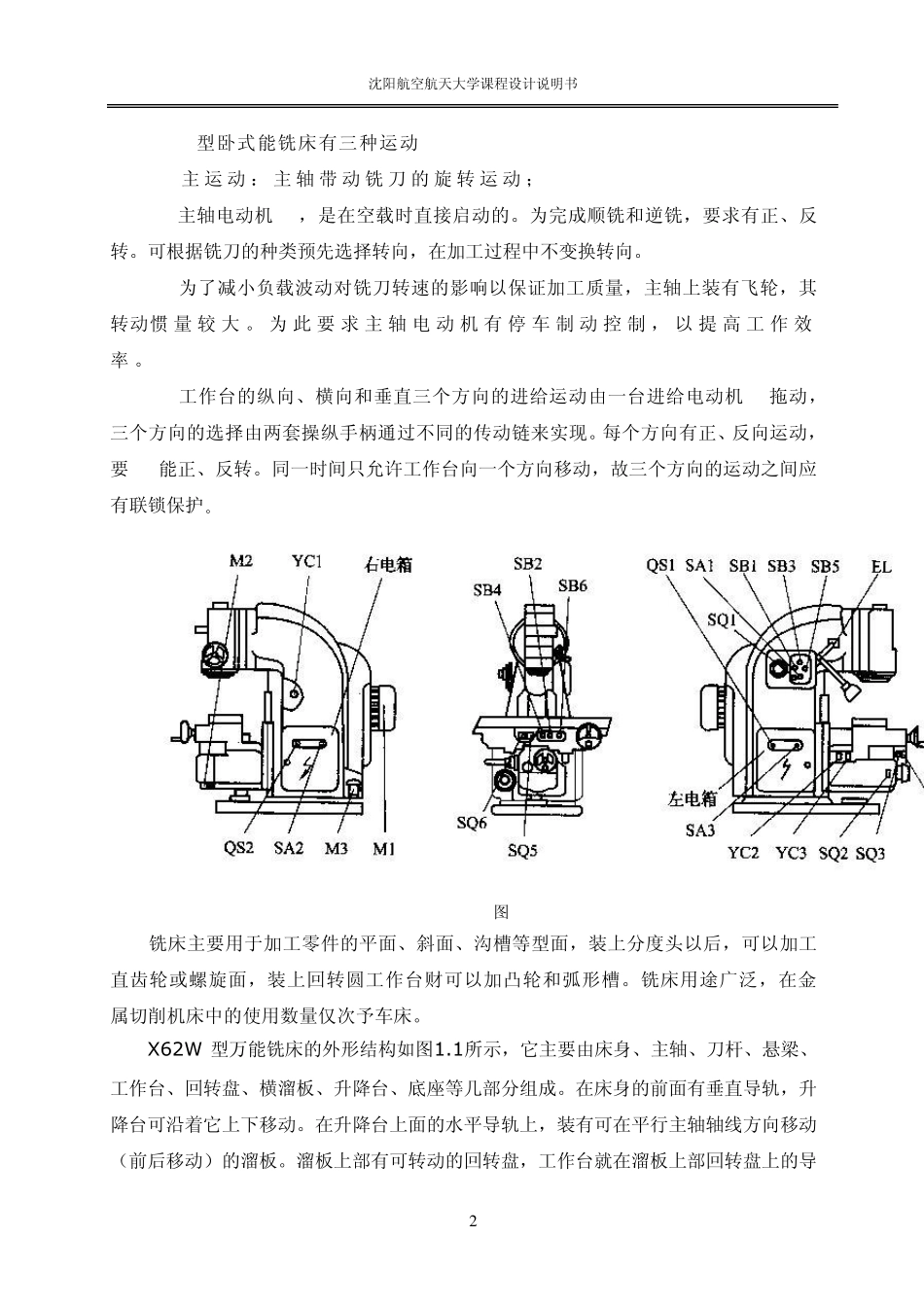

某铣床的电气控制系统设计(X62W卧式万能)_第2页
2/8

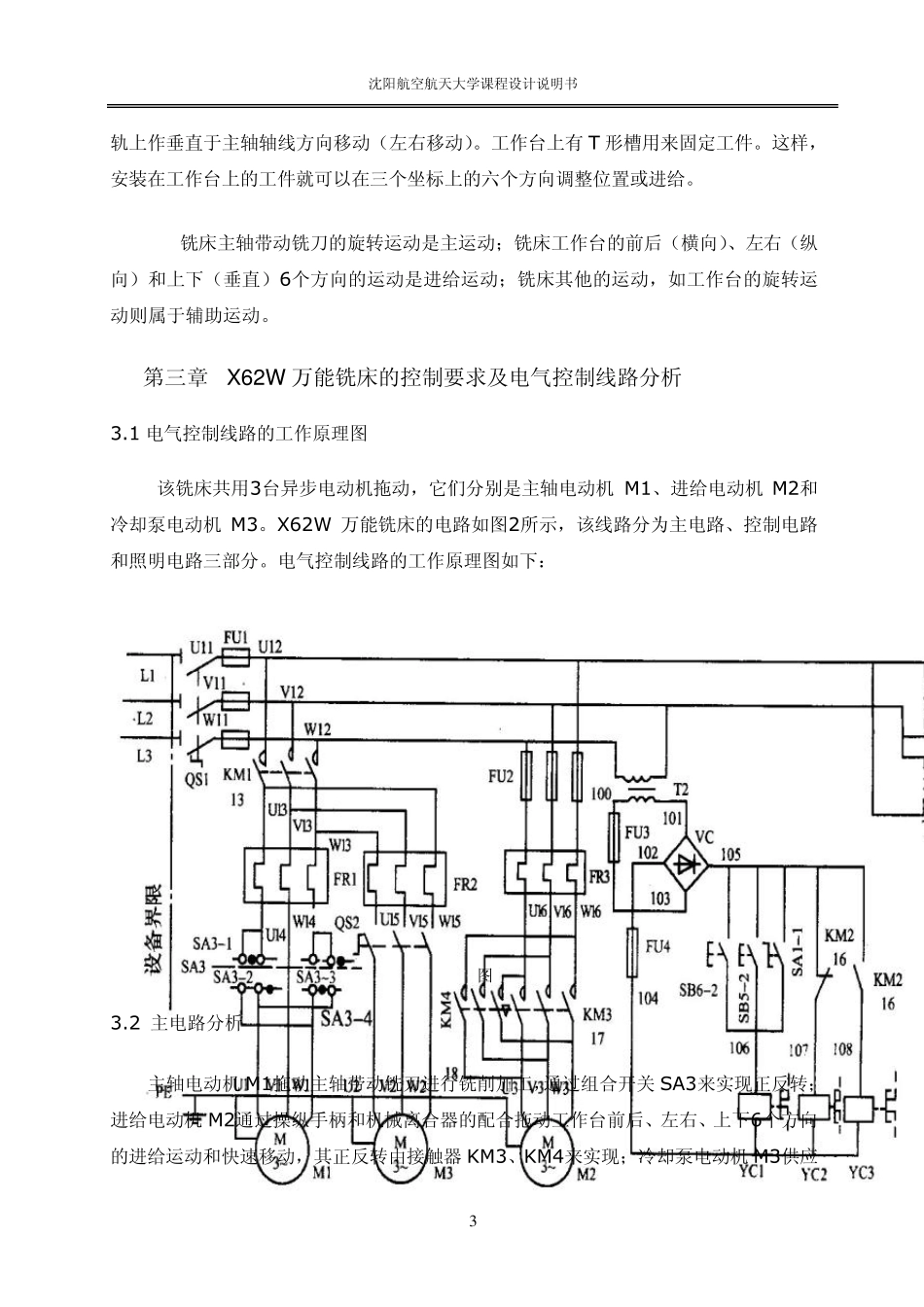

某铣床的电气控制系统设计(X62W卧式万能)_第3页
3/8
沈阳航空航天大学课程设计说明书 1 第一章 概述 铣床的种类很多,有卧铣、立铣、龙门铣、仿形铣以及各种专用铣床。X62W型卧式万能铣床是应用最广泛的铣床之一。所以此次课设选择 X62W型万能铣床。 铣床作为机械加工的通用设备在内燃机配件的生产中一直起着不可替代的作用。自动铣床具有工作平稳可靠,操作维护方便,运转费用低的特点,已成为现代生产中的主要设备。自动铣床控制系统的设计是一个很传统的课题,现在随着各种先进精确的诸多控制仪器的出现,铣床控制的设计方案也越来越先进,越来越趋于完美。此次设计开关量控制系统都是采用继电器控制,也有相当一部分辅机系统是采用继电控制。 第二章 X62W 万能铣床的主要结构及运动形式 2.1 X62W型万能铣床的外形结构 X62W型万能铣床主要由床身:悬梁、刀杆支架、工作台、上下溜板和升降台等几部分组成,其外形结构如图1.1。 图1.1 沈阳航空航天大学课程设计说明书 2 2.2 X62W型卧式能铣床有三种运动 (1)主运动:主轴带动铣刀的旋转运动; (2)主轴电动机M1,是在空载时直接启动的。为完成顺铣和逆铣,要求有正、反转。可根据铣刀的种类预先选择转向,在加工过程中不变换转向。 (3)为了减小负载波动对铣刀转速的影响以保证加工质量,主轴上装有飞轮,其转动惯 量 较 大。为此 要求主轴电动机有停 车 制 动控 制 ,以 提 高 工 作 效率 。 (4)工作台的纵向、横向和垂直三个方向的进给运动由一台进给电动机M2拖动,三个方向的选择由两套操纵手柄通过不同的传动链来实现。每个方向有正、反向运动,要M2能正、反转。同一时间只允许工作台向一个方向移动,故三个方向的运动之间应有联锁保护。 图1.2 铣床主要用于加工零件的平面、斜面、沟槽等型面,装上分度头以后,可以加工直齿轮或螺旋面,装上回转圆工作台财可以加凸轮和弧形槽。铣床用途广泛,在金属切削机床中的使用数量仅次予车床。 X62W 型万能铣床的外形结构如图1.1所示,它主要由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。在床身的前面有垂直导轨,升降台可沿着它上下移动。在升降台上面的水平导轨上,装有可在平行主轴轴线方向移动(前后移动)的溜板。溜板上部有可转动的回转盘,工作台就在溜板上部回转盘上的导沈阳航空航天大学课程设计说明书 3 轨上作垂直于主轴轴线方向移动(左右移动)。工作台上有T 形槽用来固定工件。这样,安装在工作台上的工件就可...
