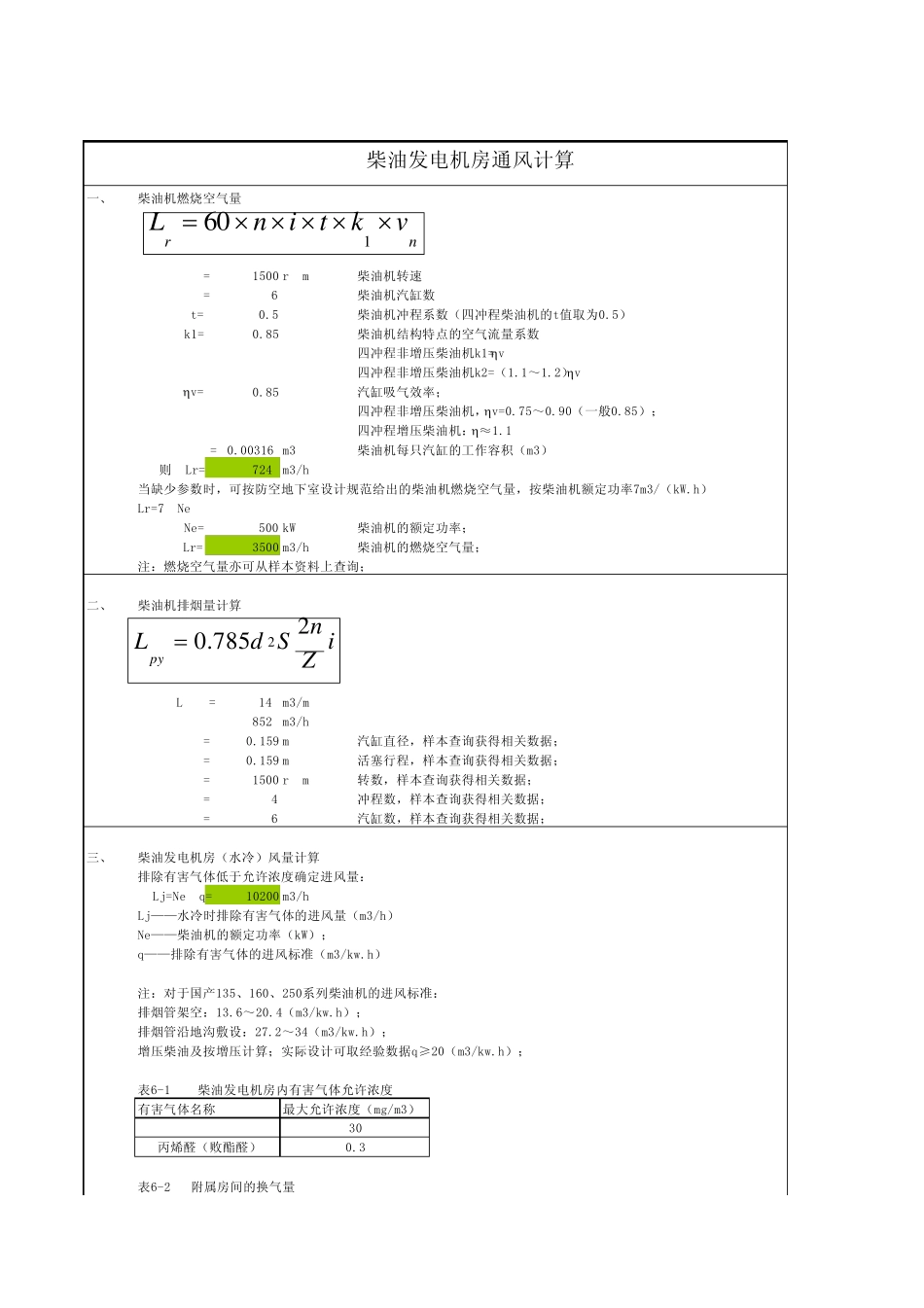

柴油发电机房、变配电室通风计算表

一、柴油机燃烧空气量n=1500 rpm柴油机转速i=6柴油机汽缸数t=0.5柴油机冲程系数（四冲程柴油机的t值取为0.5）k1=0.85柴油机结构特点的空气流量系数四冲程非增压柴油机k1=hv四冲程非增压柴油机k2=（1.1～1.2）hvhv=0.85汽缸吸气效率；四冲程非增压柴油机，hv=0.75～0.90（一般0.85）；四冲程增压柴油机：h≈1.1Vn=0.00316 m3柴油机每只汽缸的工作容积（m3）则 Lr=724m3/h当缺少参数时，可按防空地下室设计规范给出的柴油机燃烧空气量，按柴油机额定功率7m3/（kW.h）Lr=7*NeNe=500 kW柴油机的额定功率；Lr=3500 m3/h柴油机的燃烧空气量；注：燃烧空气量亦可从样本资料上查询；二、柴油机排烟量计算Lpy=14m3/min852m3/hd=0.159 m汽缸直径，样本查询获得相关数据；S=0.159 m活塞行程，样本查询获得相关数据；n=1500 rpm转数，样本查询获得相关数据；Z=4冲程数，样本查询获得相关数据；i=6汽缸数，样本查询获得相关数据；三、柴油发电机房（水冷）风量计算排除有害气体低于允许浓度确定进风量：Lj=Ne*q=10200 m3/hLj——水冷时排除有害气体的进风量（m3/h）Ne——柴油机的额定功率（kW）；q——排除有害气体的进风标准（m3/kw.h）注：对于国产135、160、250系列柴油机的进风标准：排烟管架空：13.6～20.4（m3/kw.h）；排烟管沿地沟敷设：27.2～34（m3/kw.h）；增压柴油及按增压计算；实际设计可取经验数据q≥20（m3/kw.h）；表6-1 柴油发电机房内有害气体允许浓度有害气体名称最大允许浓度（mg/m3）表6-2 附属房间的换气量柴油发电机房通风计算CO丙烯醛（败酯醛）300.3iZnSdLpy27 8 5.02nrvktinL16 0四、柴油发电机房（风冷）余热量计算4.1柴油机散热量Q1=0.278*Ne*B*q*h1Ne=500 kW柴油机的发电额定功率，kWB=0.23 kg/kWh柴油机的耗油率，kg/kWh,0.2～0.24，建议取0.23q=41.87 MJ/kg柴油机燃料热值，可取41.87MJ/kgh14.00%柴油机工作时散向周围空气的热量系数，%Q1=53.54 kW表6-5 柴油机工作时的散热量系数h1值65～5.54～4.53.5～44.2发电机的散热量Q2=P*（1/h2-1）P=400 kW发电机的额定输出功率h2=90%发电机的效率，通常为80%～94%Q2=44.44 kW4.3对Q1+Q2的修正当柴油机工作地点的大气压不是标准大气压或相对湿度大、温度高时，柴油机的输出功率会发生变化，需修正修正系数b可查《防空地下室设计手册：暖通、给水排水、电气分册_2005》附表5-1得出，详细计算过程见4.7。4.4排烟管散热量Q3D=0.46 m排烟管保温外径，m...
