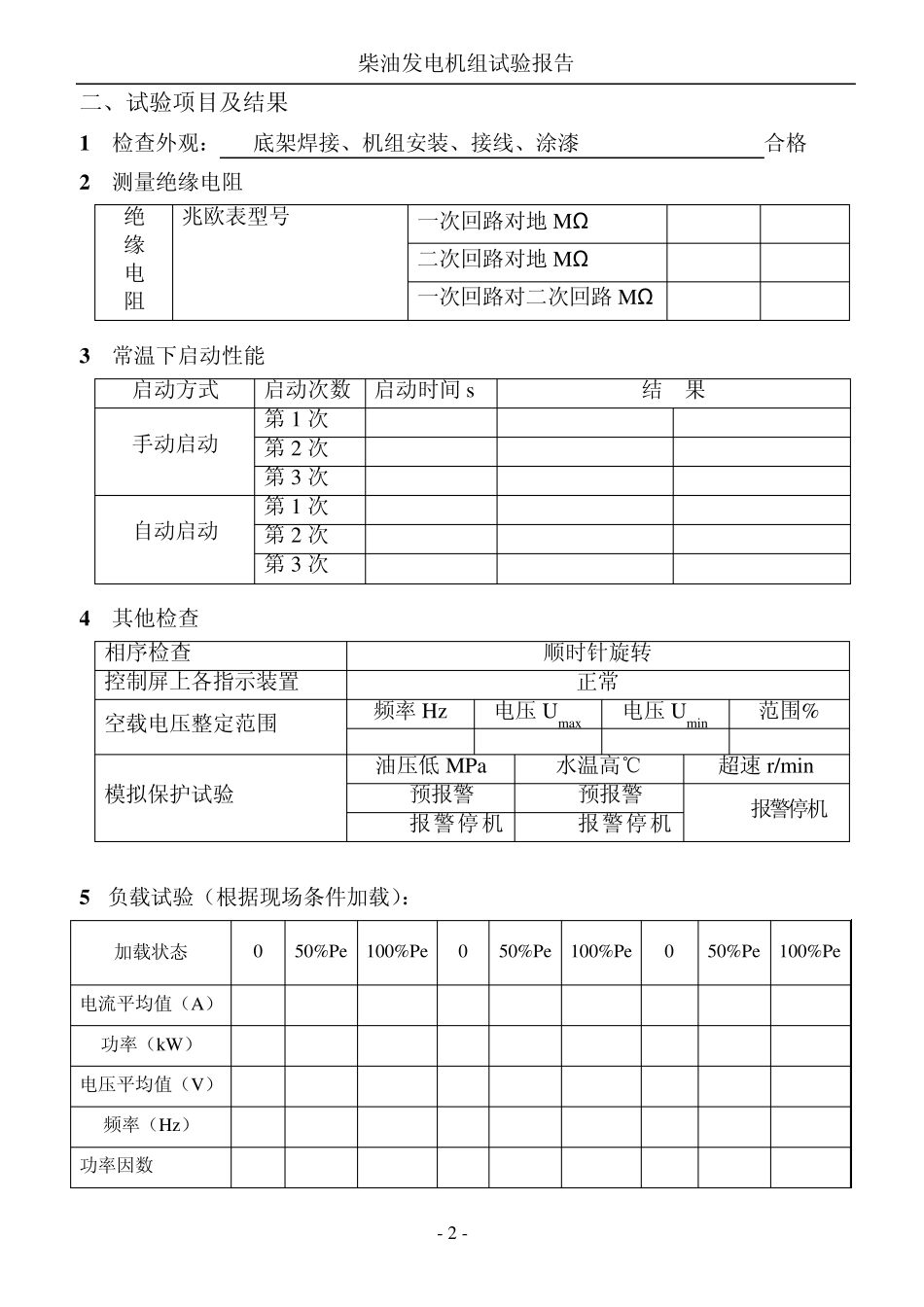

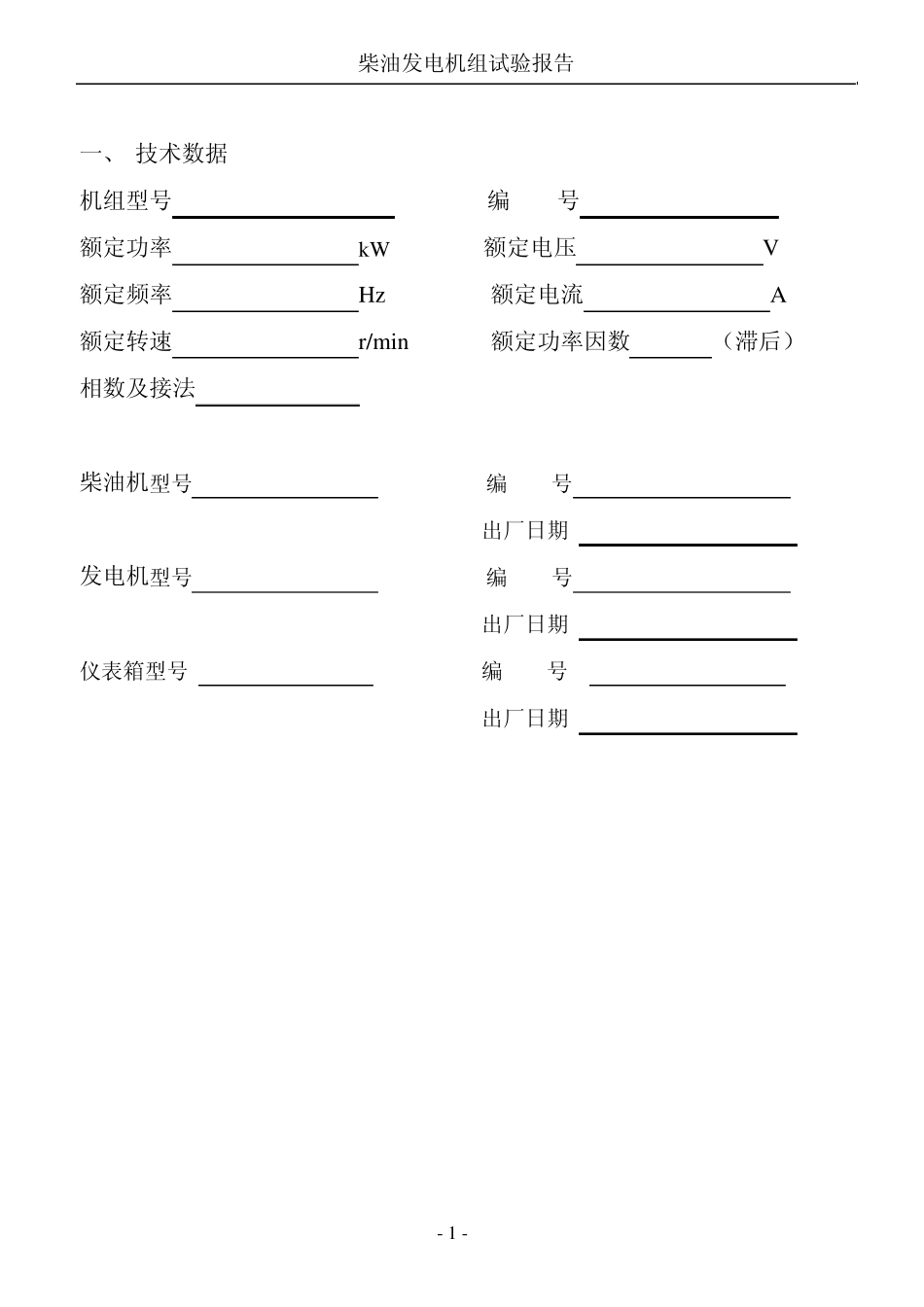

柴油发电机组 试 验 报 告 机组型号 试验地点 厂家人员 天津恒康机械设备有限公司 2 0 1 ２年 5 月 1 0 日 柴油发电机组试验报告 - 1 - 一、 技术数据 机组型号 编 号 额定功率 kW 额定电压 V 额定频率 Hz 额定电流 A 额定转速 r/min 额定功率因数 （滞后） 相数及接法 柴油机型号 编 号 出厂日期 发电机型号 编 号 出厂日期 仪表箱型号 编 号 出厂日期 柴油发电机组试验报告 - 2 - 二、试验项目及结果 1 检查外观： 底架焊接、机组安装、接线、涂漆 合格 2 测量绝缘电阻 绝 缘 电 阻 兆欧表型号 一次回路对地MΩ 二次回路对地MΩ 一次回路对二次回路MΩ 3 常温下启动性能 启动方式 启动次数 启动时间s 结 果 手动启动 第1 次 第2 次 第3 次 自动启动 第1 次 第2 次 第3 次 4 其他检查 相序检查 顺时针旋转 控制屏上各指示装置 正常 空载电压整定范围 频率Hz 电压Umax 电压Umin 范围% 模拟保护试验 油压低MPa 水温高℃ 超速 r/min 预报警 预报警 报警停机 报警停机 报警停机 5 负载试验（根据现场条件加载）： 加载状态 0 50%Pe 100%Pe 0 50%Pe 100%Pe 0 50%Pe 100%Pe 电流平均值（A） 功率（kW） 电压平均值（V） 频率（Hz） 功率因数 柴油发电机组试验报告 - 3 - 根据试验结果计算出 稳态电压调整率： 稳态频率调整率： 电压波动率： 频率波动率： 6 瞬态特性测定 根据现场条件突加、突卸电动机负载，观察发电机组的电压和频率的突然变化 电压瞬变值不低于 340V，实际： 电压瞬变值不高于 480V，实际： 频率瞬变值不低于 45Hz，实际： 频率瞬变值不高于 55Hz，实际： 瞬变时的频率恢复时间不大于 10 秒，实际： 瞬变时的电压恢复时间不大于 1.5 秒，实际： 柴油发电机组试验报告 - 4 - 6 机组连续工作试验记录 环境温度℃： 相对湿度%： 大气压力 kPa： 序号 试验 时间 时分 电流 A 功率 kW 电压 V 频率 Hz 功率 因数 水温 油温 油压 Ia Ib Ic P UAB UBC UCA f cosφ ℃ ℃ MPa 1 2 3 4 5 6 7 注：以现场实际功率为主 柴油发电机组试验报告 - 5 - 三、结论 根据现场条件测试，该产品符合国标 GB/T2820 和产品技术条件的各项规定，质量合格，可以交付用户使用。 天津恒康机械设备有限公司 参加试验人员 ：
