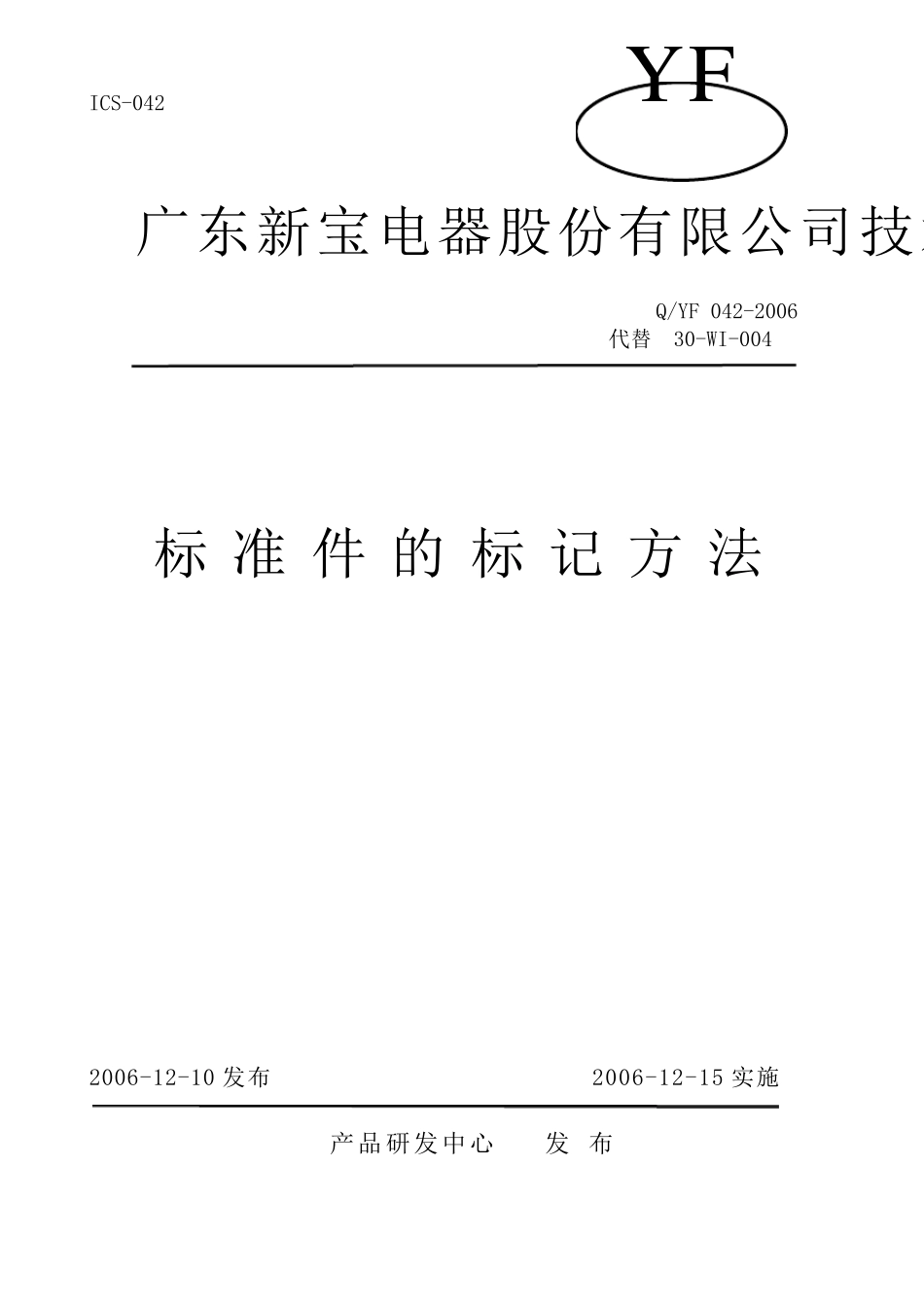

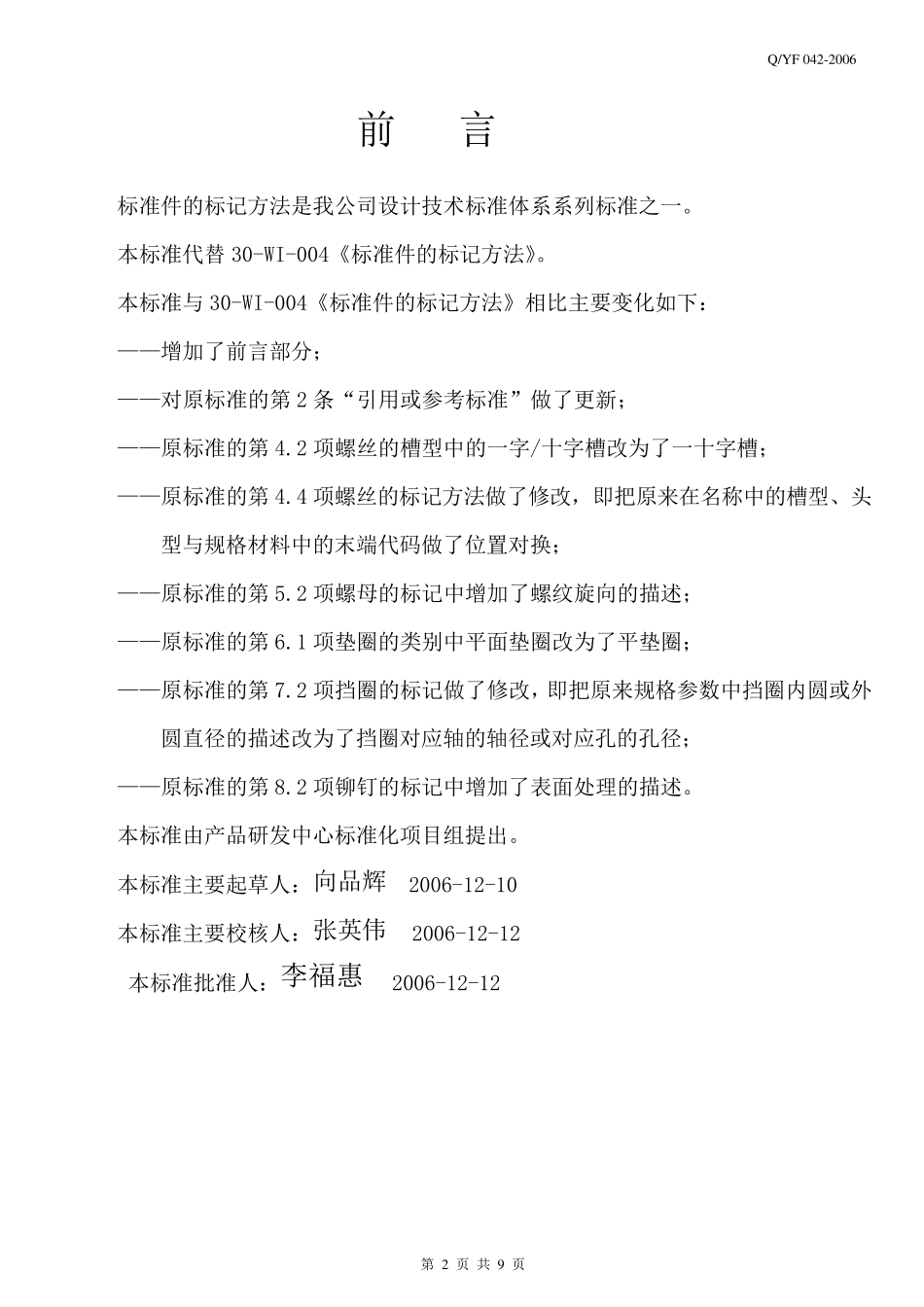

ICS-042 广东新宝电器股份有限公司技术标准 Q/YF 042-2006 代替 30-WI-004 标 准 件 的 标 记 方 法 2006-12-10 发布 2006-12-15 实施 产品研发中心 发 布 Y F Q /Y F 042-2006 第 2 页 共 9 页 前 言 标准件的标记方法是我公司设计技术标准体系系列标准之一。 本标准代替30-WI-004《标准件的标记方法》。 本标准与30-WI-004《标准件的标记方法》相比主要变化如下： ——增加了前言部分； ——对原标准的第2 条“引用或参考标准”做了更新； ——原标准的第4.2 项螺丝的槽型中的一字/十字槽改为了一十字槽； ——原标准的第4.4 项螺丝的标记方法做了修改，即把原来在名称中的槽型、头型与规格材料中的末端代码做了位置对换； ——原标准的第5.2 项螺母的标记中增加了螺纹旋向的描述； ——原标准的第6.1 项垫圈的类别中平面垫圈改为了平垫圈； ——原标准的第7.2 项挡圈的标记做了修改，即把原来规格参数中挡圈内圆或外圆直径的描述改为了挡圈对应轴的轴径或对应孔的孔径； ——原标准的第8.2 项铆钉的标记中增加了表面处理的描述。 本标准由产品研发中心标准化项目组提出。 本标准主要起草人：向品辉 2006-12-10 本标准主要校核人：张英伟 2006-12-12 本标准批准人：李福惠 2006-12-12 Q /Y F 042-2006 第 3 页 共 9 页 1、主题内容与适用范围 本标准规定了公司内部的图样和技术文件中有关标准件的标记方法。 本标准适用于BOM、爆炸图、装配图及部件图、工序作业指导书、检验与试验作业指导书等技术文件。 2、引用或参考标准 a).GB/T1237-2000《紧固件的标记方法》 b).GB/T117-2000《圆锥销》 GB/T 118-2000《内螺纹圆锥销》 GB/T 119-2000《普通圆柱销》 GB/T 879-2000《弹性圆柱销》 GB/T 91-2000《开口销》 c).GB/T 65-2000《开槽圆柱头螺钉》 GB/T 67-2000《开槽盘头螺钉》 GB/T 70.1-2000《内六角圆柱头螺钉》 GB/T6191-1986《内六角花形圆柱头螺钉》 GB/T 68-2000《开槽沉头螺钉》 GB/T 69-2000《开槽半沉头螺钉》 GB/T 818-2000《十字槽盘头螺钉》 GB/T 819-2000《十字槽沉头螺钉》 GB/T 83-1988《方头长圆柱球面端紧定螺钉》 d).GB/T 41-2000《1 型六角螺母—C 级》 GB/T 9457-1988《1 型六角开槽螺母—细牙—A 和B 级》 GB/T 6172.1-2000《六角薄螺母—A 和B 级一倒角》 GB/T 6174-2000《六角薄螺母—B 级—无倒...
