标准化工地试验室布置图

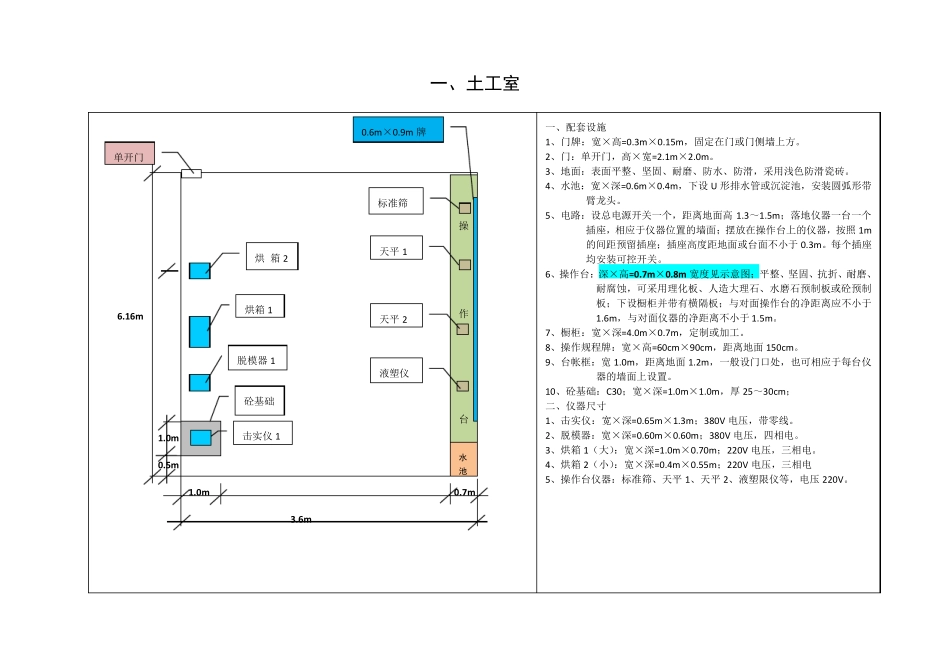

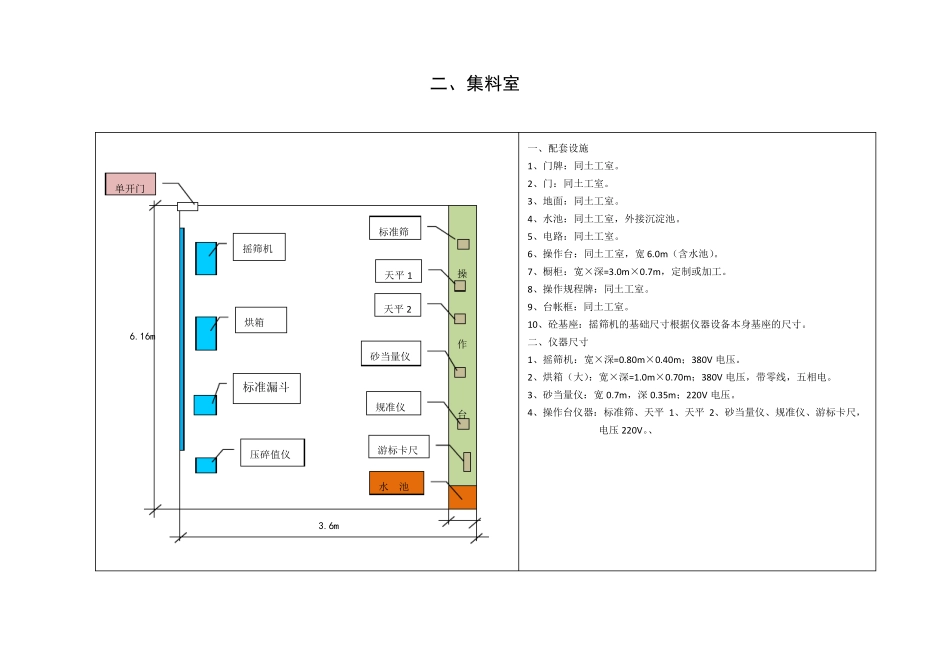

一、土工室 6.16m 1.0m 0.5m 1.0m 0.7m 3.6m 水池 单开门 击实仪1 烘 箱2 操 作 台 天平1 天平2 液塑仪 烘箱1 0.6m ×0.9m 牌 一、配套设施 1、门牌：宽×高=0.3m ×0.15m ，固定在门或门侧墙上方。 2、门：单开门，高×宽=2.1m ×2.0m 。 3、地面：表面平整、坚固、耐磨、防水、防滑，采用浅色防滑瓷砖。 4、水池：宽×深=0.6m ×0.4m ，下设 U 形排水管或沉淀池，安装圆弧形带臂龙头。 5、电路：设总电源开关一个，距离地面高 1.3～1.5m ；落地仪器一台一个插座，相应于仪器位置的墙面；摆放在操作台上的仪器，按照 1m的间距预留插座；插座高度距地面或台面不小于 0.3m 。每个插座均安装可控开关。 6、操作台：深×高=0.7m ×0.8m 宽度见示意图；平整、坚固、抗折、耐磨、耐腐蚀，可采用理化板、人造大理石、水磨石预制板或砼预制板；下设橱柜并带有横隔板；与对面操作台的净距离应不小于1.6m ，与对面仪器的净距离不小于 1.5m 。 7、橱柜：宽×深=4.0m ×0.7m ，定制或加工。 8、操作规程牌：宽×高=60cm ×90cm ，距离地面 150cm 。 9、台帐框：宽 1.0m ，距离地面 1.2m ，一般设门口处，也可相应于每台仪器的墙面上设置。 10、砼基础：C30；宽×深=1.0m ×1.0m ，厚 25～30cm ； 二、仪器尺寸 1、击实仪：宽×深=0.65m ×1.3m ；380V 电压，带零线。 2、脱模器：宽×深=0.60m ×0.60m ；380V 电压，四相电。 3、烘箱1（大）：宽×深=1.0m ×0.70m ；220V 电压，三相电。 4、烘箱2（小）：宽×深=0.4m ×0.55m ；220V 电压，三相电 5、操作台仪器：标准筛、天平1、天平2、液塑限仪等，电压 220V。 标准筛 脱模器 1 砼基础 二、集料室 6.16m 3.6m 操 作 台 摇筛机 烘箱 天平1 天平2 砂当量仪 规准仪 压碎值仪 水 池 单开门 一、配套设施 1、门牌：同土工室。 2、门：同土工室。 3、地面：同土工室。 4、水池：同土工室，外接沉淀池。 5、电路：同土工室。 6、操作台：同土工室，宽6.0m （含水池）。 7、橱柜：宽×深=3.0m ×0.7m ，定制或加工。 8、操作规程牌：同土工室。 9、台帐框：同土工室。 10、砼基座：摇筛机的基础尺寸根据仪器设备本身基座的尺寸。 二、仪器尺寸 1、摇筛机：宽×深=0.80m ×0.40m ；380V 电压。 2、烘箱（大）：宽×深=1.0m ×0.70m ；380V 电压，带零线，五相电。 3、砂当量仪：宽...
