标准工艺卡片

标准工艺卡片_第1页
1/40

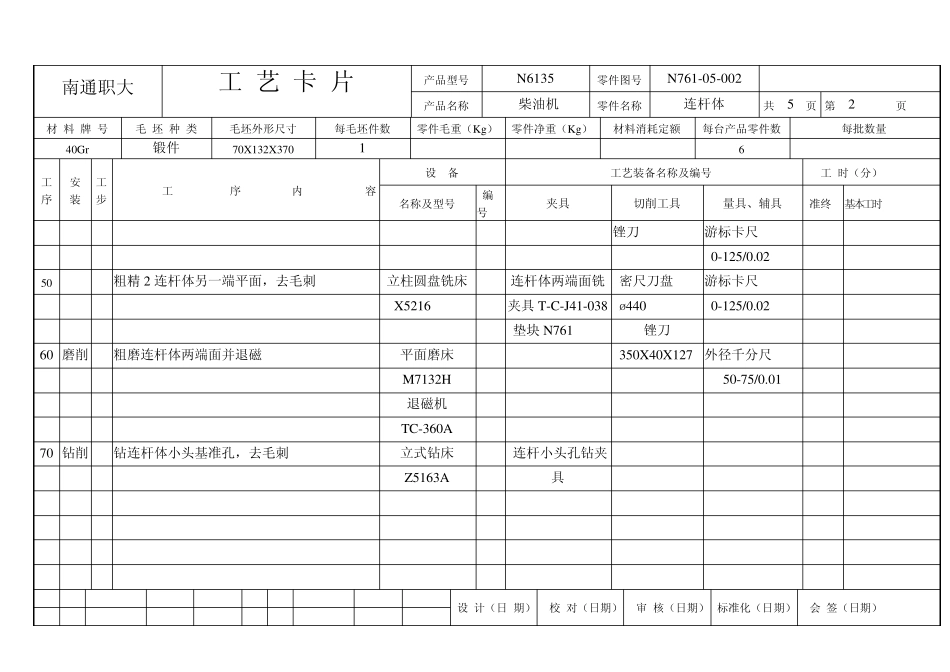

标准工艺卡片_第2页
2/40

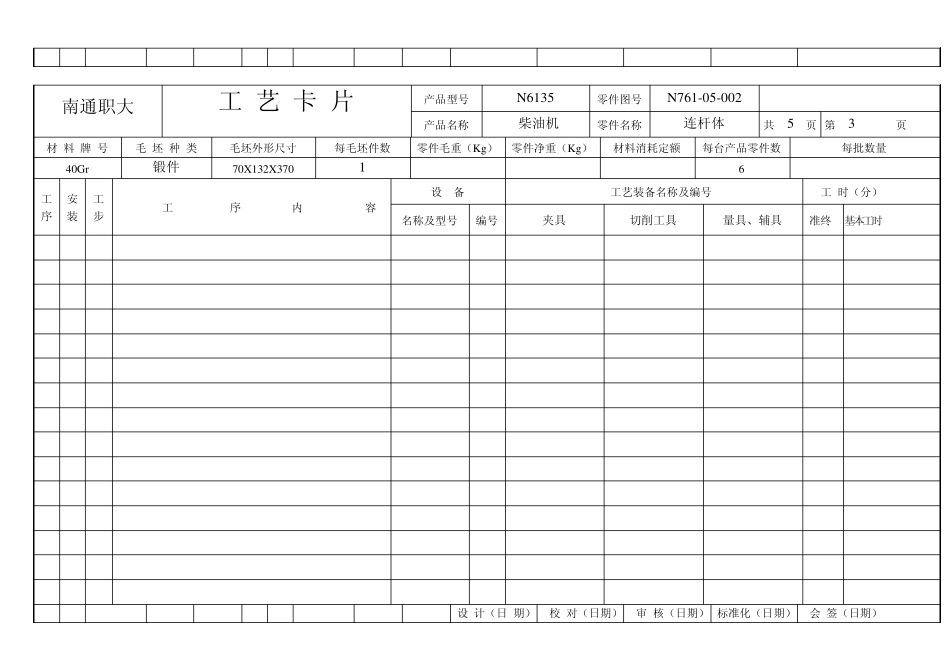

标准工艺卡片_第3页
3/40
南通职大 工 艺 卡 片 产品型号 N6135 零件图号 N761-05-002 产品名称 柴油机 零件名称 连杆体 共 5 页 第 1 页 材 料 牌 号 毛 坯 种 类 毛坯外形尺寸 每毛坯件数 零件毛重(Kg) 零件净重(Kg) 材料消耗定额 每台产品零件数 每批数量 40Gr 锻件 70X132X370 1 6 工 序 安 装 工 步 工 序 内 容 设 备 工艺装备名称及编号 工 时(分) 名称及型号 编号 夹具 切削工具 量具、辅具 准终 基本工时 10 抽检锻件(复检),写毛坯进厂年月号 锻件按 Q/TC203 技术条件第I 类验收 调制 HB223-280 热处理后的机械性能按 Q/TC208 技术条件验收,毛坯颜色桔黄在杆身 凹陷处,毛坯进厂年月号(用年代末尾数0-9 示年号,用 A-l 十二字母示月号 20 探伤 按 Q/TC220 技术条件验收 30 分组写标号(无工序卡片) 厚度>70 为一组 厚度<=70 为一组 40 粗精 2 连杆体一端平面,去毛刺 立柱圆盘铣 连杆体两端面铣 床X5216 夹具T-C-J41-038 垫块N761 密尺刀盘ø440 设 计 (日 期 ) 校 对 (日 期 ) 审 核 (日 期 ) 标准化 (日 期 ) 会 签 (日 期 ) 南通职大 工 艺 卡 片 产品型号 N6135 零件图号 N761-05-002 产品名称 柴油机 零件名称 连杆体 共 5 页 第 2 页 材 料 牌 号 毛 坯 种 类 毛坯外形尺寸 每毛坯件数 零件毛重(Kg) 零件净重(Kg) 材料消耗定额 每台产品零件数 每批数量 40Gr 锻件 70X132X370 1 6 工 序 安 装 工 步 工 序 内 容 设 备 工艺装备名称及编号 工 时(分) 名称及型号 编号 夹具 切削工具 量具、辅具 准终 基本工时 锉刀 游标卡尺 0-125/0.02 50 粗精2 连杆体另一端平面,去毛刺 立柱圆盘铣床 连杆体两端面铣 密尺刀盘 游标卡尺 X5216 夹具T-C-J41-038 ø440 0-125/0.02 垫 块 N761 锉刀 60 磨 削 粗磨 连杆体两端面并 退 磁 平面磨 床 350X40X127 外径 千 分尺 M7132H 50-75/0.01 退 磁 机 TC-360A 70 钻 削 钻 连杆体小 头 基准孔 ,去毛刺 立式 钻 床 连杆小 头 孔 钻 夹 Z5163A 具 设 计 (日 期 ) 校 对 (日 期 ) 审 核 (日 期 ) 标准化 (日 期 ) 会 签 (日 期 ) 南通职大 工 艺 卡 片 产品型号 N6135 零件图号 N761-05-002 产品...
