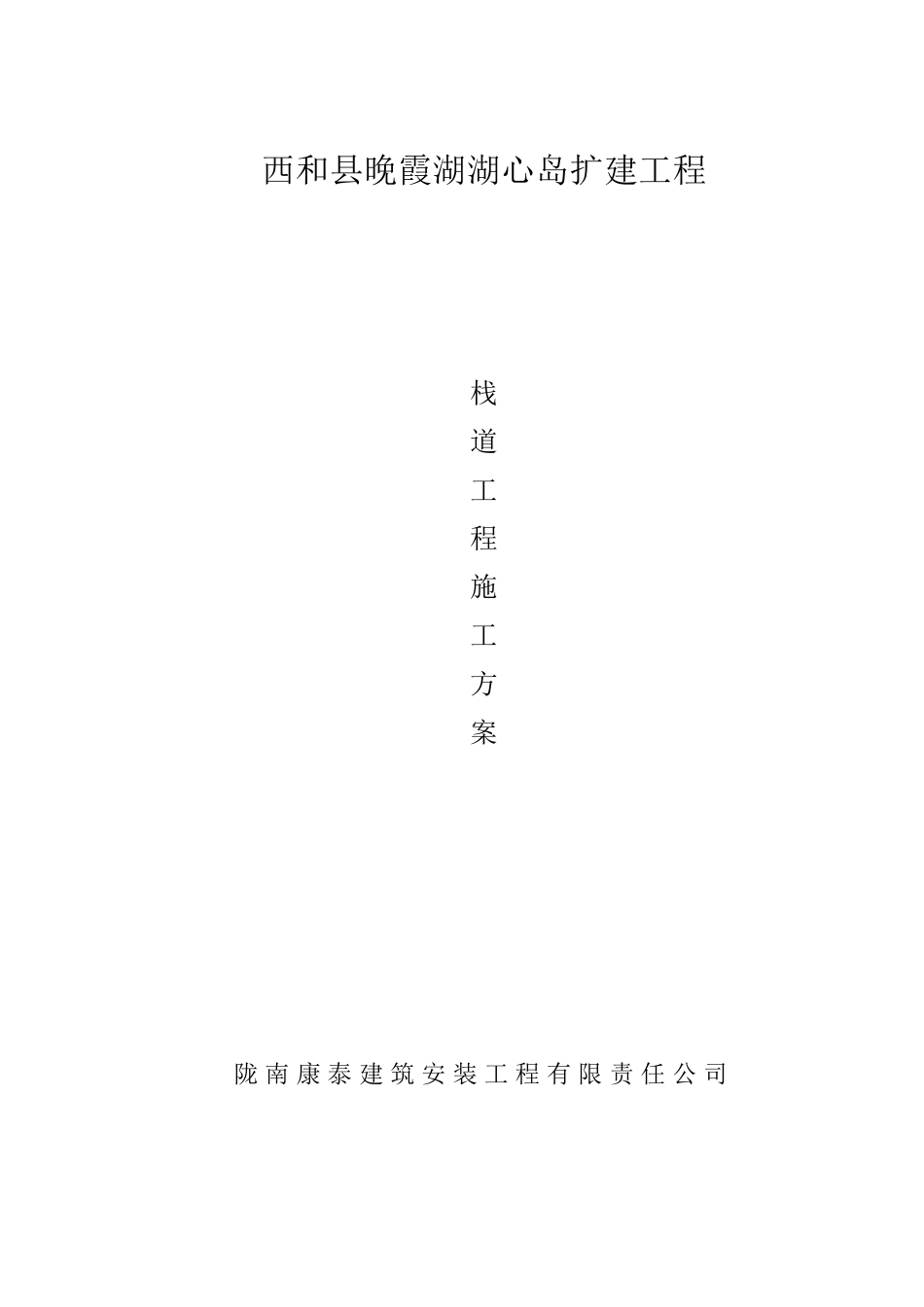

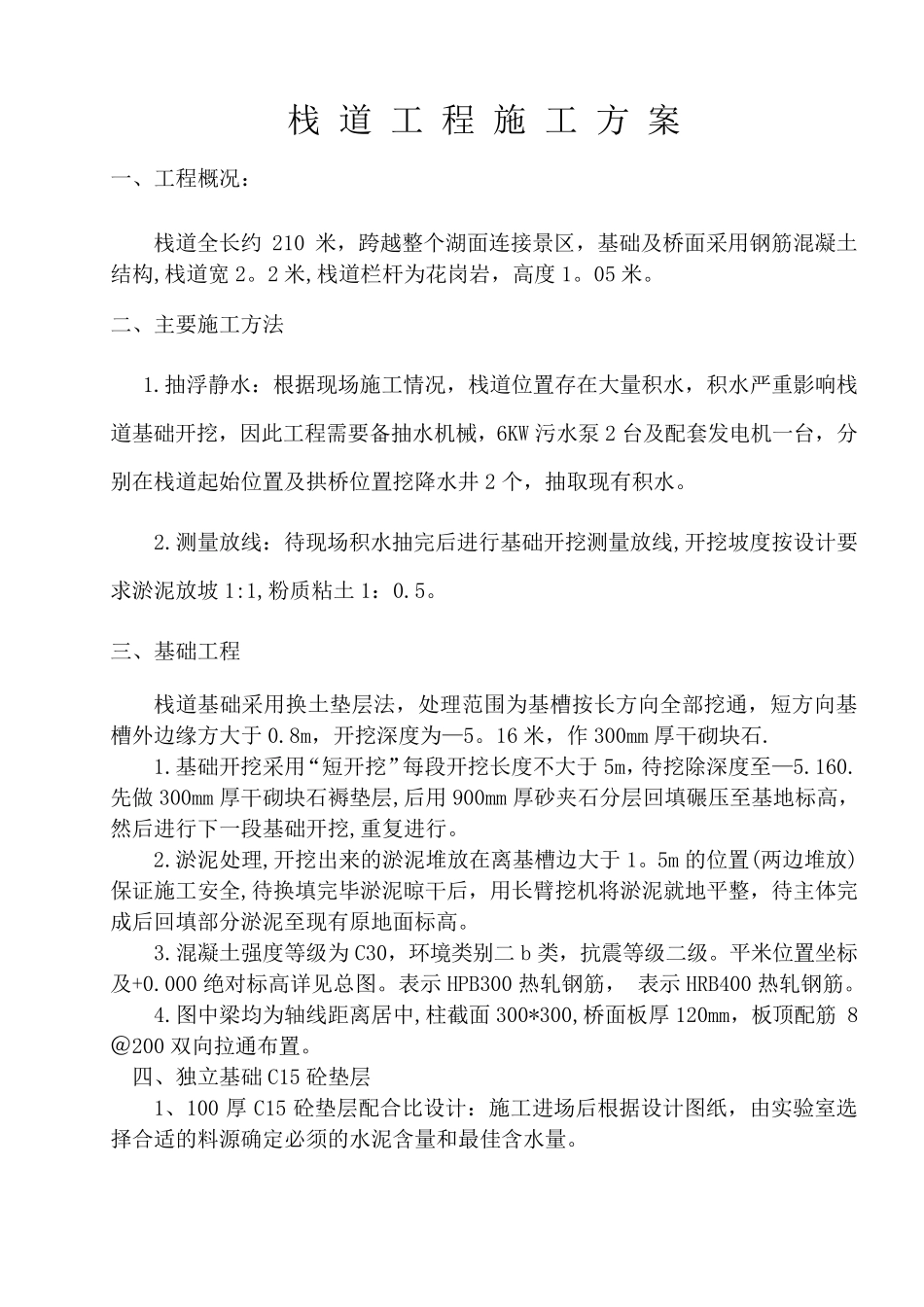

西和县晚霞湖湖心岛扩建工程 栈 道 工 程 施 工 方 案 陇南康泰建筑安装工程有限责任 公 司 栈 道 工 程 施 工 方 案 一 、 工 程 概 况 ： 栈 道 全 长 约210 米 ， 跨 越 整 个 湖 面 连 接 景 区 ， 基 础 及 桥 面 采 用 钢 筋 混 凝 土结 构 ,栈 道 宽 2。 2 米 ,栈 道 栏 杆 为 花 岗 岩 ， 高 度 1。 05 米 。 二 、 主 要 施 工 方 法 1.抽 浮 静 水 ： 根 据 现 场 施 工 情 况 ， 栈 道 位 置 存 在 大 量 积 水 ， 积 水 严 重 影 响 栈道 基 础 开 挖 ， 因 此 工 程 需 要 备 抽 水 机 械 ， 6KW 污 水 泵 2 台 及 配 套 发 电 机 一 台 ， 分别 在 栈 道 起 始 位 置 及 拱 桥 位 置 挖 降 水 井 2 个 ， 抽 取 现 有 积 水 。 2.测 量 放 线 ： 待 现 场 积 水 抽 完 后 进 行 基 础 开 挖 测 量 放 线 ,开 挖 坡 度 按 设 计 要求 淤 泥 放 坡 1:1,粉 质 粘 土 1： 0.5。 三 、 基 础 工 程 栈 道 基 础 采 用 换 土 垫 层 法 ， 处 理 范 围 为 基 槽 按 长 方 向 全 部 挖 通 ， 短方 向 基槽 外边缘方 大 于0.8m， 开 挖 深度 为 —5。 16 米 ， 作300mm 厚干砌块石. 1.基 础 开 挖 采 用 “短开 挖 ”每段开 挖 长 度 不大 于5m， 待 挖 除深度 至—5.160.先做300mm 厚干砌块石褥垫 层 ,后 用 900mm 厚砂夹石分 层 回填碾压至基 地标高 ，然后 进 行 下 一 段基 础 开 挖 ,重 复 进 行 。 2.淤 泥 处 理 ,开 挖 出 来 的 淤 泥 堆 放 在 离 基 槽 边大 于1。 5m 的 位 置 (两 边堆 放 ) 保 证 施 工 安 全 ,待 换 填完 毕 淤 泥 晾 干后 ， 用 长 臂 挖 机 将 淤 泥 就 地平 整 ， 待 主 体 完成 后 回填部 分 淤 泥 至现 有 原 地面 标高 。 3.混 凝 土 强 度 等 级 为 C30， 环 境 类 别 二 b 类 ， 抗 震 等 级 二 级 。 平 米 位 置 坐 标及 +0.000 绝 对 标高 详 见 总 图 。 表 示 HPB300 热 轧 钢 筋 ， 表 示 HRB400 热 轧 钢 筋 。 4.图 中 梁 均...
