栈道施工组织设计

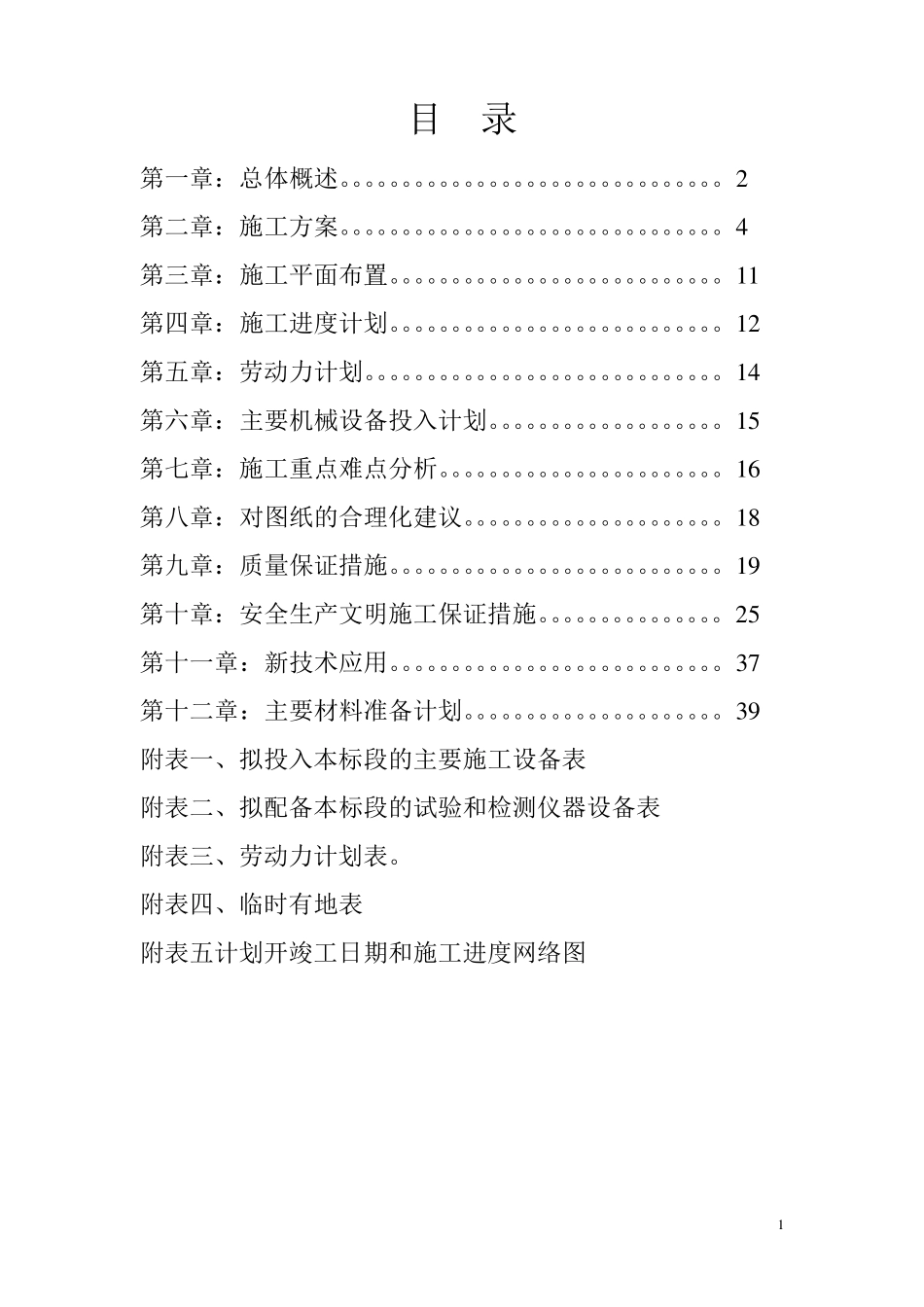

1 目 录 第一章：总体概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 第二章：施工方案。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 第三章：施工平面布置。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1 第四章：施工进度计划。。。。。。。。。。。。。。。。。。。。。。。。。。。1 2 第五章：劳动力计划。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 4 第六章：主要机械设备投入计划。。。。。。。。。。。。。。。。。。。1 5 第七章：施工重点难点分析。。。。。。。。。。。。。。。。。。。。。。。1 6 第八章：对图纸的合理化建议。。。。。。。。。。。。。。。。。。。。。1 8 第九章：质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。1 9 第十章：安全生产文明施工保证措施。。。。。。。。。。。。。。。2 5 第十一章：新技术应用。。。。。。。。。。。。。。。。。。。。。。。。。。。3 7 第十二章：主要材料准备计划。。。。。。。。。。。。。。。。。。。。。3 9 附表一、拟投入本标段的主要施工设备表 附表二、拟配备本标段的试验和检测仪器设备表 附表三、劳动力计划表。 附表四、临时有地表 附表五计划开竣工日期和施工进度网络图 2 第一章 总体概述 栈道总长约1580 米,平均宽度为1.5 米。台阶共200 个，起点海拔高度1320，终点海拔高度为1350，沿途设置了6 个观景平台，3 个休息点，3 个休息亭，框架结构，木栈道相结合。 （一）工程概况 本工程为女神峰景区至万寿园景区游人栈道工程，位于三清山风景区海拔1300~1500 米处，招标内容主要观景平台、休息点、休息亭、普通栈道、木栈道工程。桩基础:用 C25;柱: 全用 C25, 梁 板:全用 C25. 荷载取值为 500KN/M2 混凝土保护层厚及锚固长度La. 根据业主提供的地质勘探报告, 基础采用岩石锚杆基础.以基岩层作为桩端持力层, 须采用电动风镐穿透强风化岩层,抵达基岩. 桩端地基承载力设为 5000KPa,由于地形复杂,桩长由现场定,桩端嵌入力层应大于500 ，灌注桩施工前,应作好施工前的准备工作,必须试挖成孔个数不少于二个,以便核对地质资料, 检验所选护壁设备，施工工艺及技术要求是否适宜. 桩孔挖成型后, 经有关方面检验 ,孔径 孔深 持力层强度符合设计要求,方可进行下一步施工. （二）施工程序总体设想及施工段划分...
