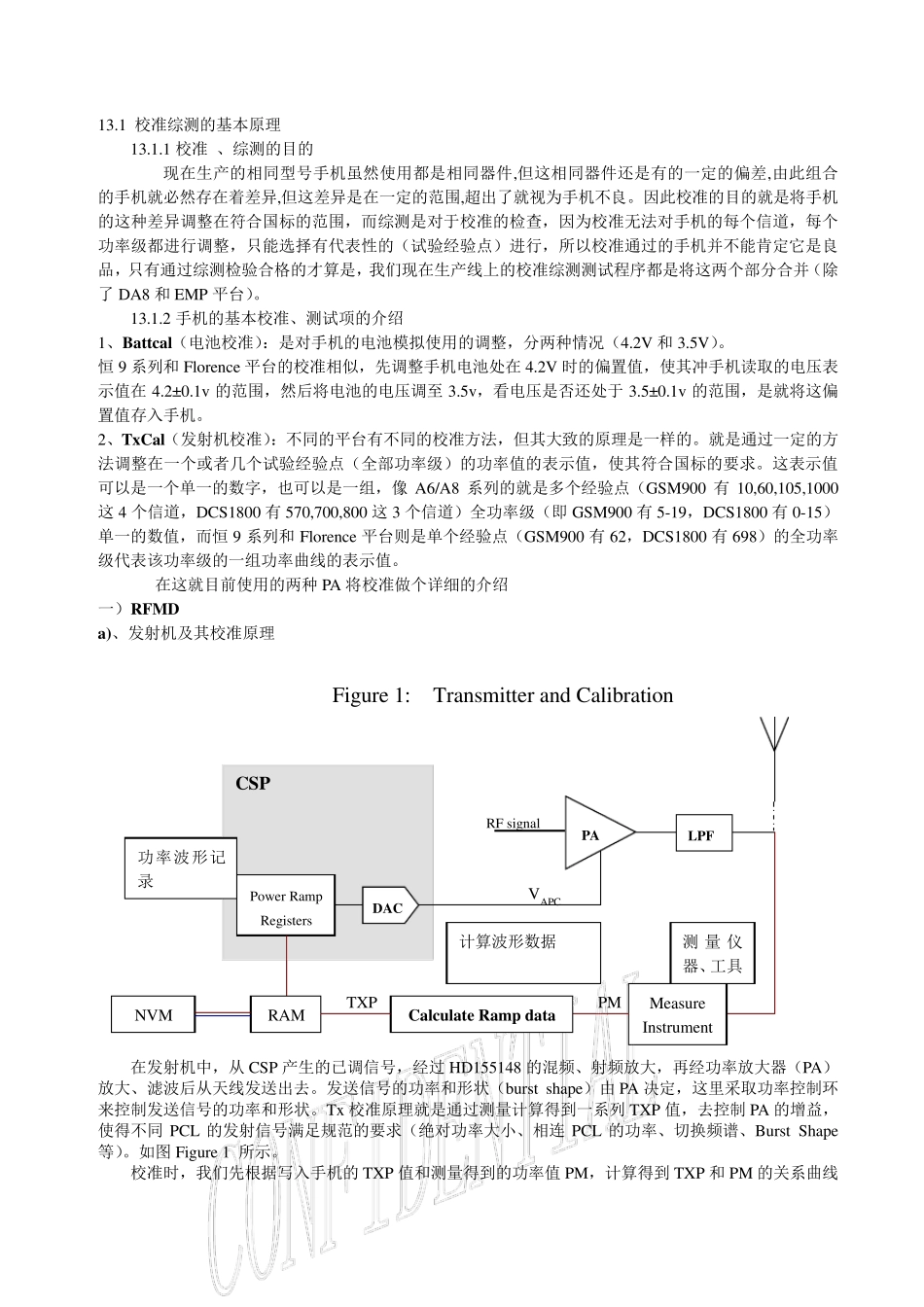

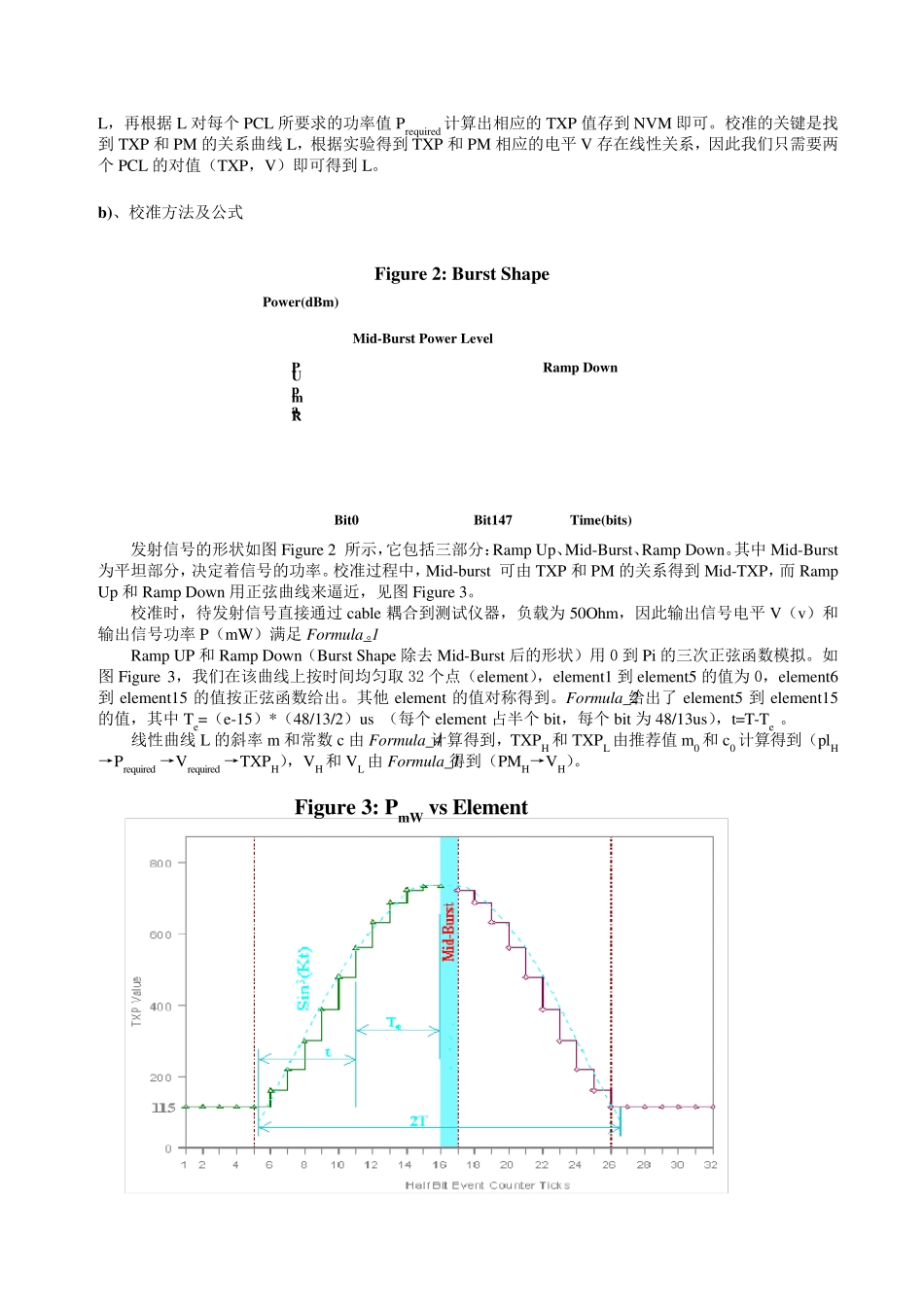

13.1 校准综测的基本原理 13.1.1 校准 、综测的目的 现在生产的相同型号手机虽然使用都是相同器件,但这相同器件还是有的一定的偏差,由此组合的手机就必然存在着差异,但这差异是在一定的范围,超出了就视为手机不良。因此校准的目的就是将手机的这种差异调整在符合国标的范围，而综测是对于校准的检查，因为校准无法对手机的每个信道，每个功率级都进行调整，只能选择有代表性的（试验经验点）进行，所以校准通过的手机并不能肯定它是良品，只有通过综测检验合格的才算是，我们现在生产线上的校准综测测试程序都是将这两个部分合并（除了 DA8 和 EMP 平台）。 13.1.2 手机的基本校准、测试项的介绍 1、Battcal（电池校准）：是对手机的电池模拟使用的调整，分两种情况（4.2V 和 3.5V）。 恒 9 系列和 Florence 平台的校准相似，先调整手机电池处在 4.2V 时的偏置值，使其冲手机读取的电压表示值在 4.2±0.1v 的范围，然后将电池的电压调至 3.5v，看电压是否还处于 3.5±0.1v 的范围，是就将这偏置值存入手机。 2、TxCal（发射机校准）：不同的平台有不同的校准方法，但其大致的原理是一样的。就是通过一定的方法调整在一个或者几个试验经验点（全部功率级）的功率值的表示值，使其符合国标的要求。这表示值可以是一个单一的数字，也可以是一组，像 A6/A8 系列的就是多个经验点（GSM900 有 10,60,105,1000这 4 个信道，DCS1800 有 570,700,800 这 3 个信道）全功率级（即 GSM900 有 5-19，DCS1800 有 0-15）单一的数值，而恒 9 系列和 Florence 平台则是单个经验点（GSM900 有 62，DCS1800 有 698）的全功率级代表该功率级的一组功率曲线的表示值。 在这就目前使用的两种 PA 将校准做个详细的介绍 一）RFMD a)、发射机及其校准原理 在发射机中，从 CSP 产生的已调信号，经过 HD155148 的混频、射频放大，再经功率放大器（PA）放大、滤波后从天线发送出去。发送信号的功率和形状（burst shape）由 PA 决定，这里采取功率控制环来控制发送信号的功率和形状。Tx 校准原理就是通过测量计算得到一系列 TXP 值，去控制 PA 的增益，使得不同 PCL 的发射信号满足规范的要求（绝对功率大小、相连 PCL 的功率、切换频谱、Burst Shape等）。如图 Figure 1 所示。 校准时，我们先根据写入手机的TXP 值和测量得到的功率值 PM，计算得到 TXP 和 PM 的关系曲线CSP Power Ramp...
