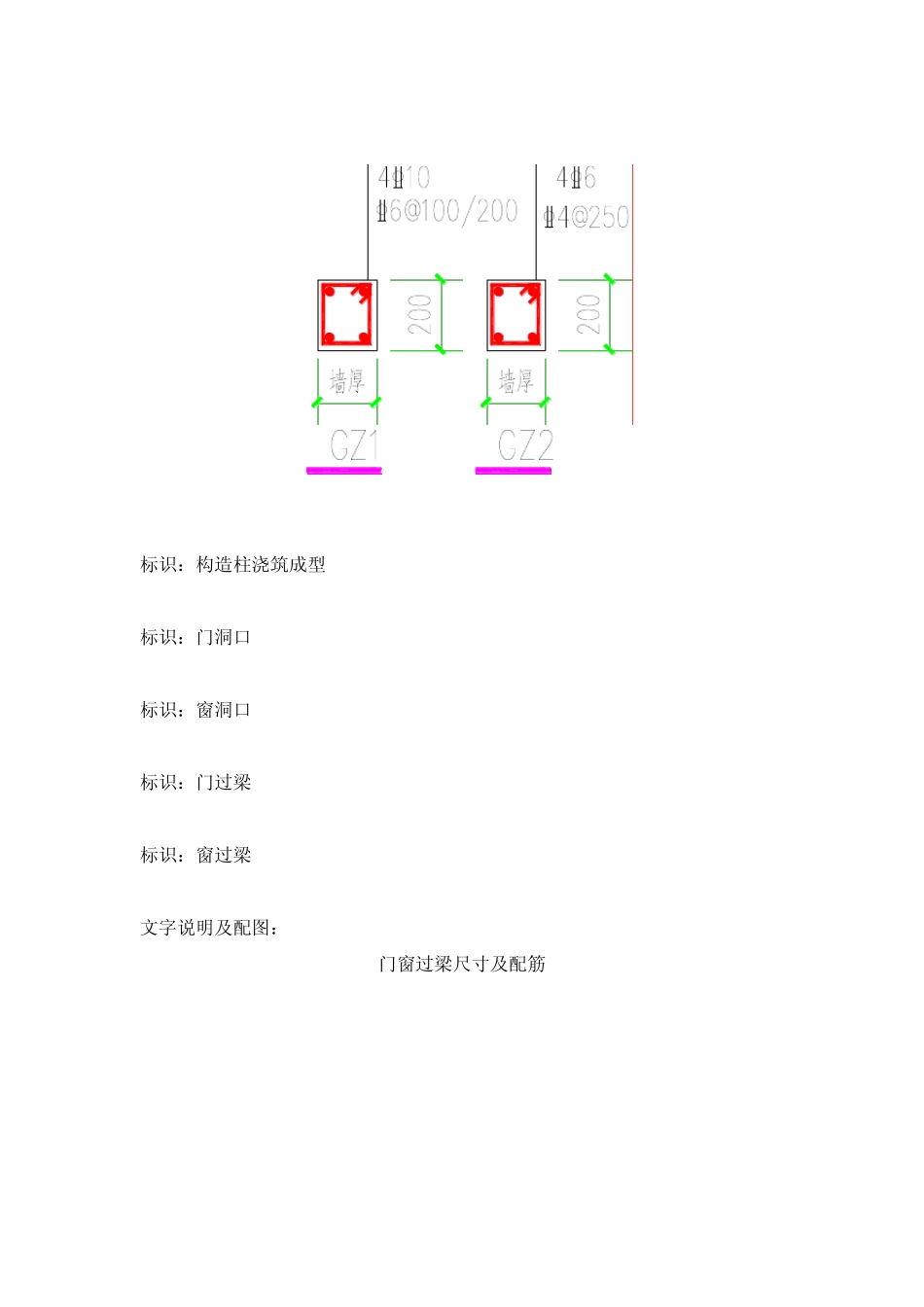

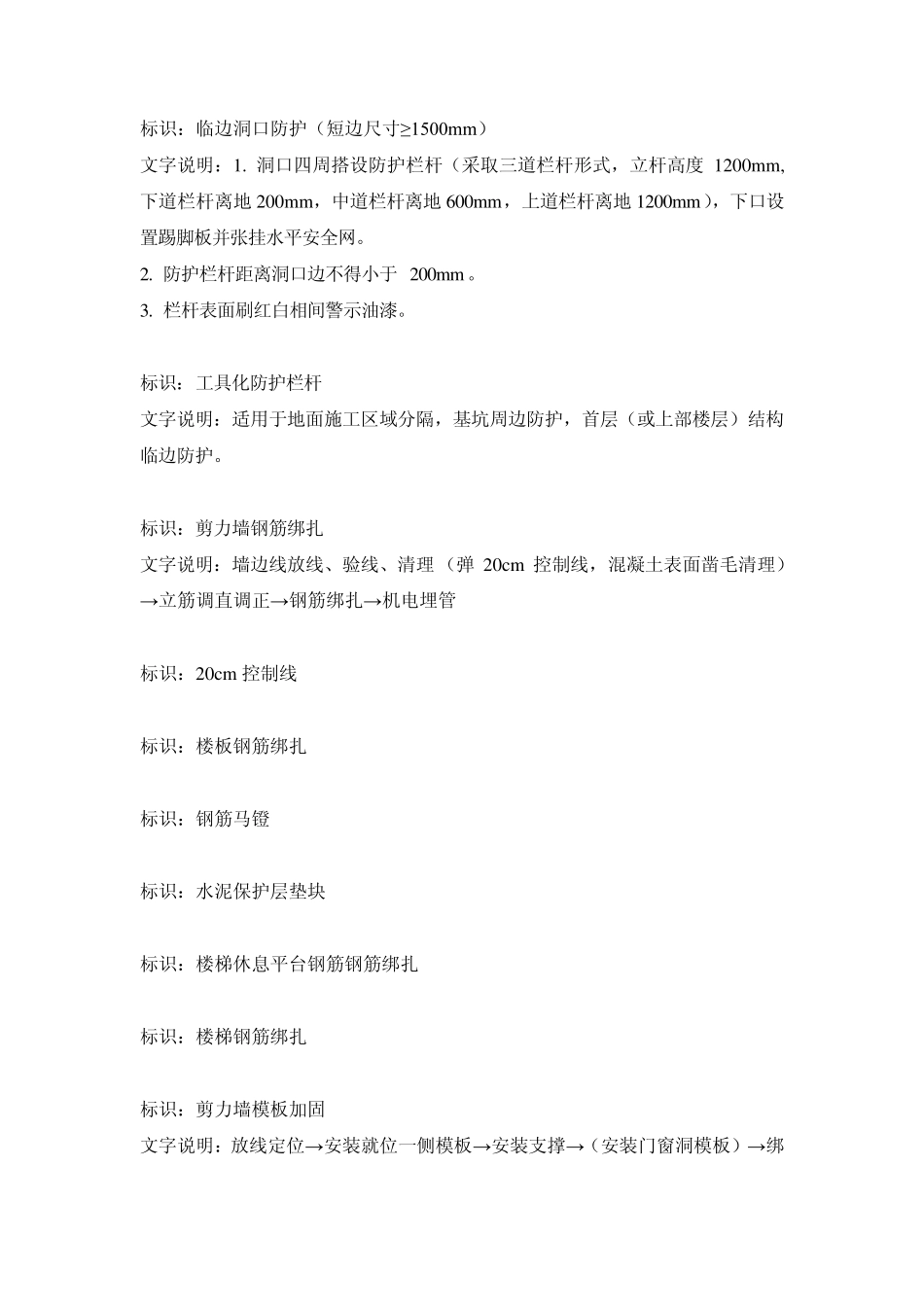

标识：临边洞口防护（短边尺寸≥1500mm） 文字说明：1. 洞口四周搭设防护栏杆（采取三道栏杆形式，立杆高度1200m m ,下道栏杆离地200m m ，中道栏杆离地600m m ，上道栏杆离地1200m m ），下口设置踢脚板并张挂水平安全网。 2. 防护栏杆距离洞口边不得小于200m m 。 3. 栏杆表面刷红白相间警示油漆。 标识：工具化防护栏杆 文字说明：适用于地面施工区域分隔，基坑周边防护，首层（或上部楼层）结构临边防护。 标识：剪力墙钢筋绑扎 文字说明：墙边线放线、验线、清理 （弹 20cm 控制线，混凝土表面凿毛清理）→ 立筋调直调正→ 钢筋绑扎→ 机电埋管 标识：20cm 控制线 标识：楼板钢筋绑扎 标识：钢筋马镫 标识：水泥保护层垫块 标识：楼梯休息平台钢筋钢筋绑扎 标识：楼梯钢筋绑扎 标识：剪力墙模板加固 文字说明：放线定位→ 安装就位一侧模板→ 安装支撑→ （安装门窗洞模板）→ 绑扎钢筋和砼（砂浆垫块）或卡塑料垫块→插入穿墙螺栓及套管等→安装就位另侧模板及支撑→调整模板位置→紧固穿墙螺栓→固定支撑→检查校正 标识：楼梯模板加固 标识：楼板支撑架体系 标识：楼板浇筑完成面 标识：剪力墙浇筑完成面 标识：楼梯浇筑完成面 标识：PVC 线管敷设 标识：线盒暗埋 标识：构造柱留设 文字及配图说明：填充墙体墙长＞5m 增设间距不大于3m 的构造柱GZ1，填充墙无约束的端部增设构造柱GZ1，预留的门窗洞口两侧设置GZ2 钢筋混凝土框加强，填充横纵墙交接处设置构造柱GZ1。 标识：构造柱浇筑成型 标识：门洞口 标识：窗洞口 标识：门过梁 标识：窗过梁 文字说明及配图： 门窗过梁尺寸及配筋 标识：腰梁 说明：填充墙半层高设置与框架柱或剪力墙连接且沿填充墙全长贯通的腰梁。 标识：腰梁钢筋 配图： 标识：导墙 说明：所有砌体外墙、卫生间等需防水防潮房间其墙体脚部需浇筑 200 高 C20素混凝土翻边（同墙宽），遇门断开。 标识：刷界面剂 说明：用滚筒或毛刷把浆料涂刷到基面上，不能漏刷然后让涂面干燥（约 12 小时）。 标识：抹灰基层 说明：12 厚 1:1:6 水泥石灰膏砂浆打底扫毛 标识：抹灰面层 说明：5 厚 1:0.3:3 水泥石灰膏砂浆找平 标识：腻子面层 说明：内墙腻子二遍，每遍 2 厚。 标识：墙顶塞缝 说明：填充墙墙身的顶部与梁底予留 30~50mm，15d 后用 C20 膨胀混凝土填补充密实。 标识：抗裂钢丝网 说明：不同材料基体交接处，填充墙...
